89
AB 4071-6 / AB 4071-12
Ø 2,5mm
1
2

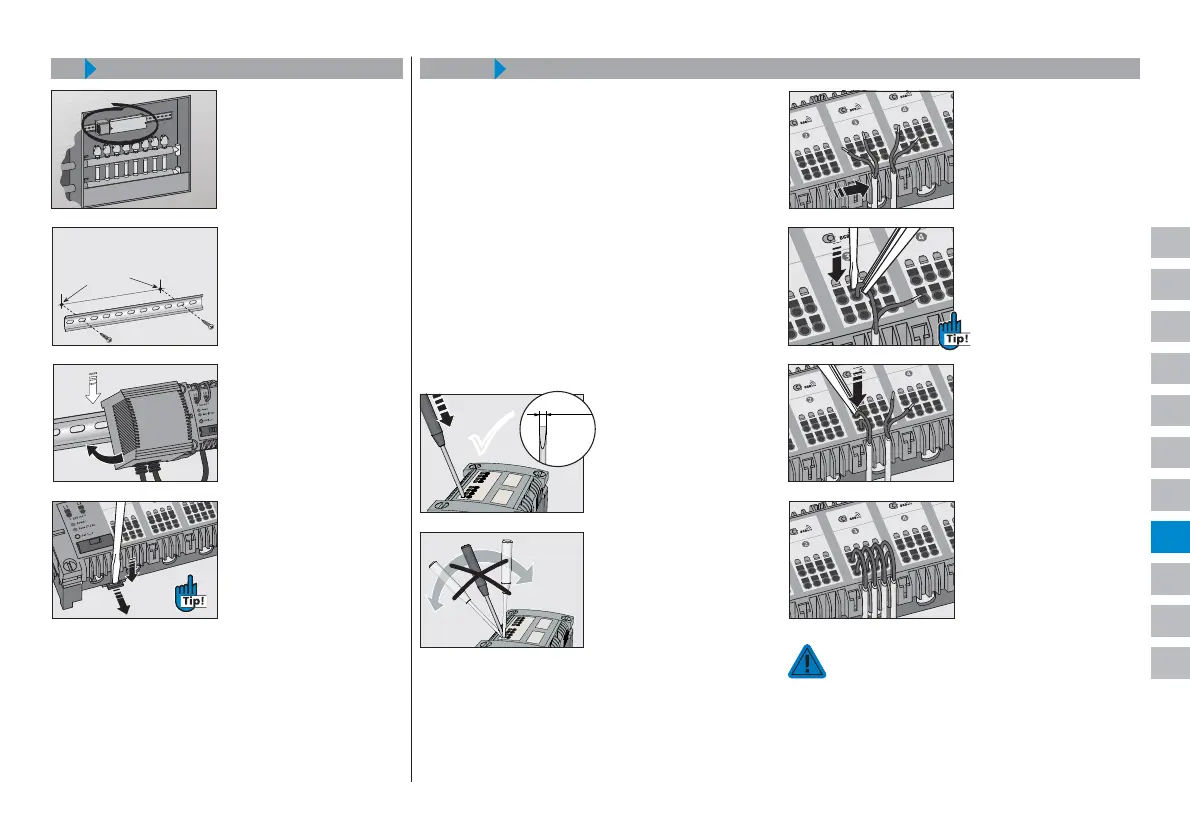

Monteringsvejledning
Montering på bæreskinne
Tilslutning af drivmekanismerne
Ved fleksible årer åbnes
klemmen ved hjælp af en
skruetrækker, og lednin-
gen stikkes i.
Der må maksimalt tilsluttes 13 drivmekanismer
til Basis Funk. Der må tilsluttes 4 (2) aktuatorer
pr. kanal. Der kan dog tildeles flere varmezoner til en
termostat Regler Funk.
Der kan maks. tilsluttes 4
drev pr. varmezone ved
6-rums-basis og 2 drev
ved 12-rums-basis.
Drivmekanismens lednin-
ger trykkes ind i trækaf-
lastningen.
Efter montering af drivmekanismerne på ventilerne i
varmekredsfordeleren (se monteringsvejledning dri-
mekanismer) tilsluttes de til Basis Funk på følgende
måde
Stik-/klemmetilslutninger
Til stik-/klemmetilslutningerne kan de efterfølgende
tværsnit anvendes:
massiv ledning: 0,5 – 1,5 mm²
fleksibel ledning: 1,0 – 1,5 mm²
Til den fagligt korrekte tilslutning skal ledningsender-
ne 10 mm være afisoleret.
Drivmekanismernes ledninger kan anvendes med de
kabeltyller, som er monteret fra fabrikkens side.
3
3
<3 mm
