Radioöverföring
Efter tillordnandet av de enstaka radio-
styrda regulatorerna till värmezonerna
börjar regulatordriften. Varje regulator
skickar sin kod, det inställda önskade
värdet och det aktuella värdet till an-
slutningsenheten. Kodningen behövs
för att den radiostyrda anslutningsen-
heten ska kunna tillordna informationen.
Funktionsvisning av värmezonerna
Efter tillordnandet visar värmezonsvisare det aktuella tillståndet för
kopplare på värmezonernas utgång. I de flesta fall släcks LED:en kan
dock kort tid senare åter lusa när den radiostyrda anslutningsen-
heten börjar reglera rumstemperaturen. LED:en lyser även om den
radiostyrda anslutningsenheten ännu efter åtta minuter ännu inte
avslutat den bestående anslutningsrutinen. (se under idriftsättning).
LED:en lyser även när SET-knappen på regulatorn vid tillordnandet
av misstag tryckts på flera gånger. Den radiostyrda anslutningsen-
heten genomför så genast efter tillordnandet radiotesten d.v.s. den
aktuella utgången kommer att kopplas in aktiv under 1 minut, obe-
roende av regleringen.
Energisparprogram
När energisparläget är aktivt:
s¬SËNKER¬BASEN¬I¬VËRMEDRIFT¬RUMSTEMPERATUREN¬MED¬¬+¬FRÍN¬DET¬
inställda önskade värdet.
s¬REGLERAR¬BASENHETEN¬I¬KYLLËGE¬RUMSTEMPERATUREN¬TILL¬+¬ÚVER¬
det inställda önskade värdet (VK-modul behövs).
Regulatordrift
24V AC
Radioöverföring
Den radiostyrda regulatorn monteras som i den bifogade bruksanvisningen.För att testa radio-
sträckan kan den radiostyrda regulatorn tillordnas från monteringsplatsen och även radiotesten
genomföras.
Dra av visaren av det
önskade värdet.
Notera rum och vär-
mezon på beskriv-
ningsfältet.
Placera regulatorn på
systemsockeln.

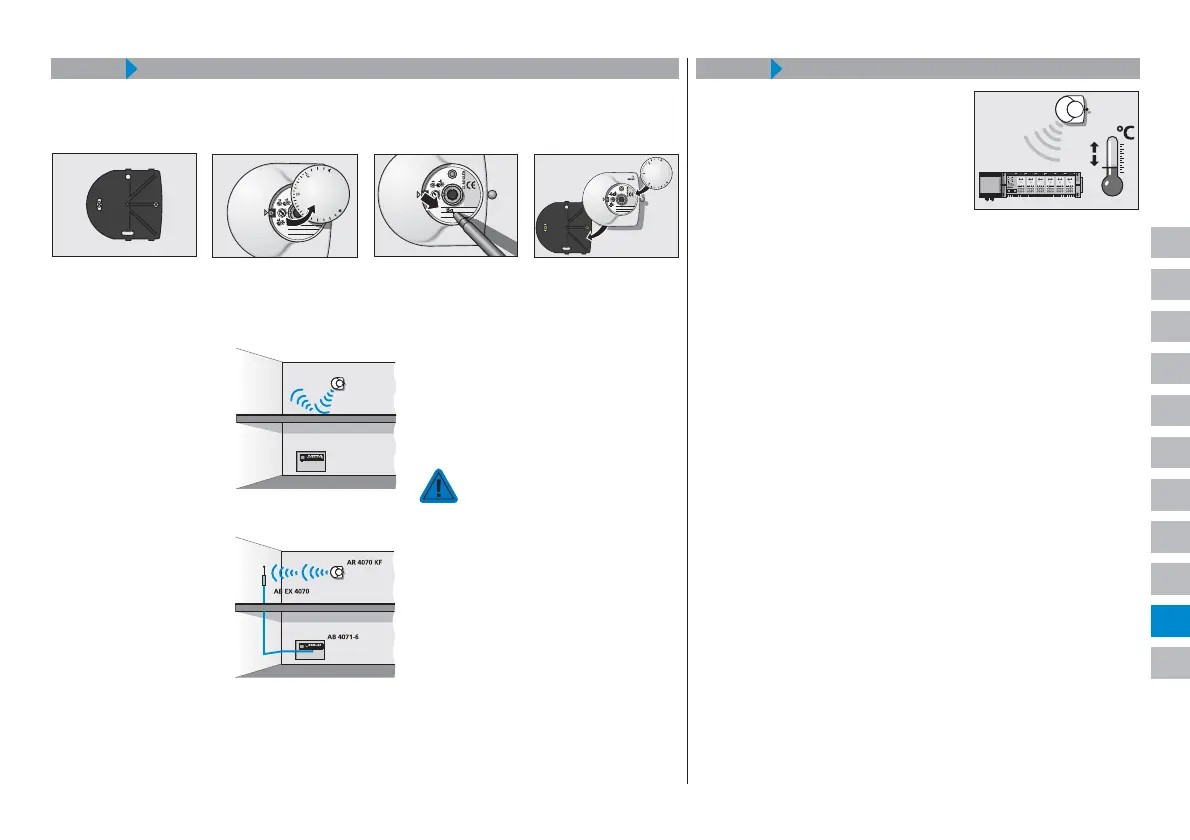

Installation av den radiostyrda regulatorn
Passivt inflytande:
Den radiostyrda anslut-
ningsenheten 868 MHz
är inte monterad på
samma våningsplan som
regulatorn och de båda
våningsplanen är skilda
från varandra genom
ett stålbetongstak med
hög andel järn eller i ta-
ket eller väggen finns en
fuktspärr inmonterad av
aluminiumfolie.
AR 4070 KF
AB 4071-6
Avhjälp 1:
Den radiostyrda regulatorns position kan
ändras. Det är även möjligt genom en för-
ändring av monteringsplatsen att förbätt-
ra den radiostyrda regulatorns signal.
Monteringsplatser med direkt
solljus, värmeluft eller vatten är
förbjudna.
Avhjälp 2:
Den radiostyrda anslutningsenhetens
position kan genom att värmekretsför-
delaren läge är fast inte ändras därför
kan den radiostyrda anslutningsenheten
valbart utrustas med en Mottagare AB EX
4070. Denna förfogar över en 5 metes til-
ledning och kan monteras på ställen där
man kan ta emot alla radiostyrda regula-
torer utan störningar.
CLOSE
OPEN
1.
2.
Made in Germany
AR 4010KF
2x3V AA
T 1A
2-A40-10-500
0036
Raum
Room
SET
Heizzone
Heating Zone
Made in Germany
AR 4010KF
2x3V AA
T 1A
2-A40-10-500
0036
T
CLOSE
OPEN
1.
2.
Made in Germany
AR 4010KF
2x1,5V AA
2-A40-10-500
0036
Raum
Room
SET
Heizzone
Heating Zone
868
MHz
CLOSE
OPEN
1.
2.
Made in Germany
AR 4010KF
2x1,5V AA
2-A40-10-500
0036
Raum
Room
SET
Heizzone
Heating Zone
Fixera sockeln på väg-
gen.
