AB 4071-6 / AB 4071-12
5
Ø 2,5mm
1
2

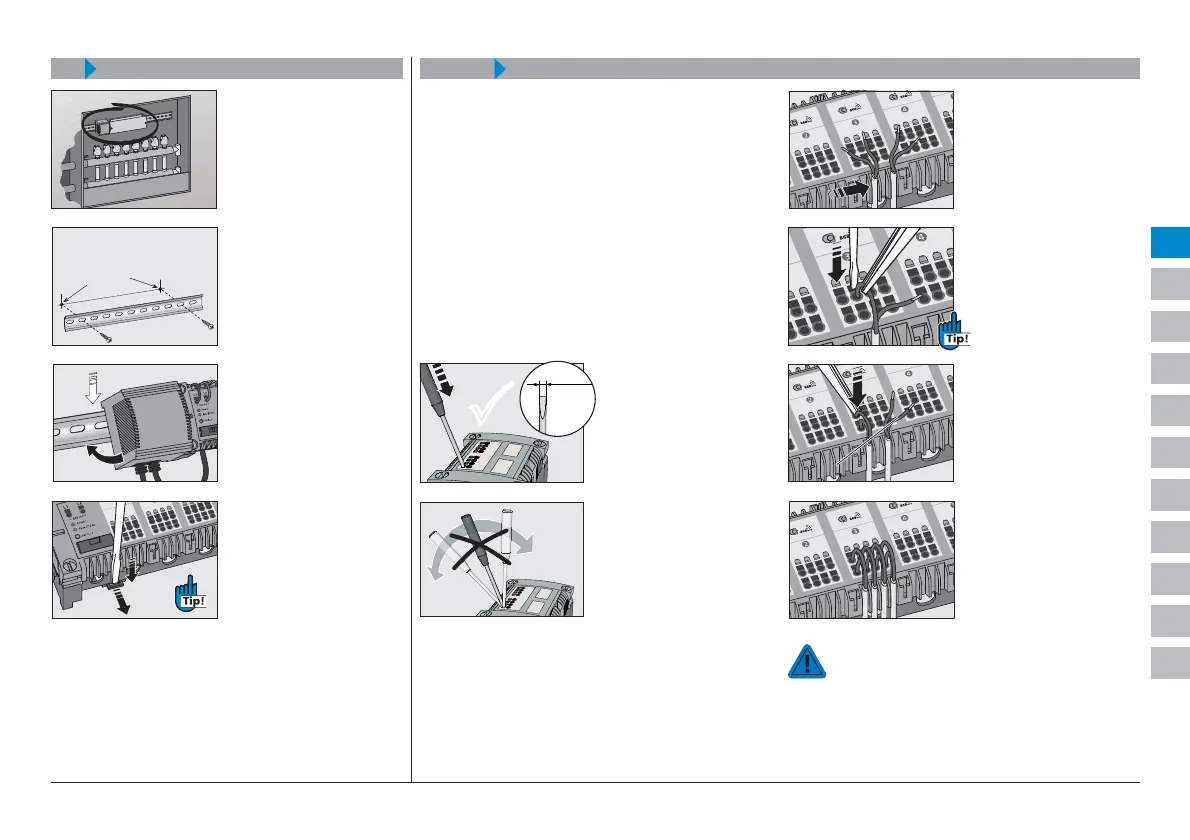

Montageanleitung
Montage auf Tragschiene
Anschluss der Antriebe
Bei flexiblen Adern die
Klemme mittels Schrau-
bendreher öffnen und
Leitung einstecken.
Maximal 13 Antriebe dürfen insgesamt an
die Basis Funk angeschlossen werden. Pro Ka-
nal dürfen 4 (2) Stellantriebe angeschlossen werden.
Mehrere Heizzonen können aber einem Regler Funk
zugeordnet werden.
Es können max. 4 An-
triebe bei der 6-Raum-
Basis und 2 Antriebe bei
der 12-Raum-Basis pro
Heizzone angeschlossen
werden.
Die Leitungen des Antriebs
in die Zugentlastung drü-
cken.
Nach der Montage der Antriebe auf die Ventile im Heiz-
kreisverteiler (siehe Montageanleitung Antriebe), werden
sie wie folgt an die Basis Funk angeschlossen.
Steck-/Klemmanschlüsse
Für die Steck-/Klemmanschlüsse sind nachfolgende Quer-
schnitte verwendbar:
massive Leitung: 0,5 – 1,5 mm²
flexible Leitung: 1,0 – 1,5 mm²
Für den sachgerechten Anschluss müssen die Leitungs-
enden 10 mm abisoliert sein.
Leitungen der Antriebe können mit den ab Werk mon-
tierten Aderendhülsen verwendet werden.
3
3
<3 mm
