AB 4071-6 / AB 4071-12
Ø 2,5mm
1
2

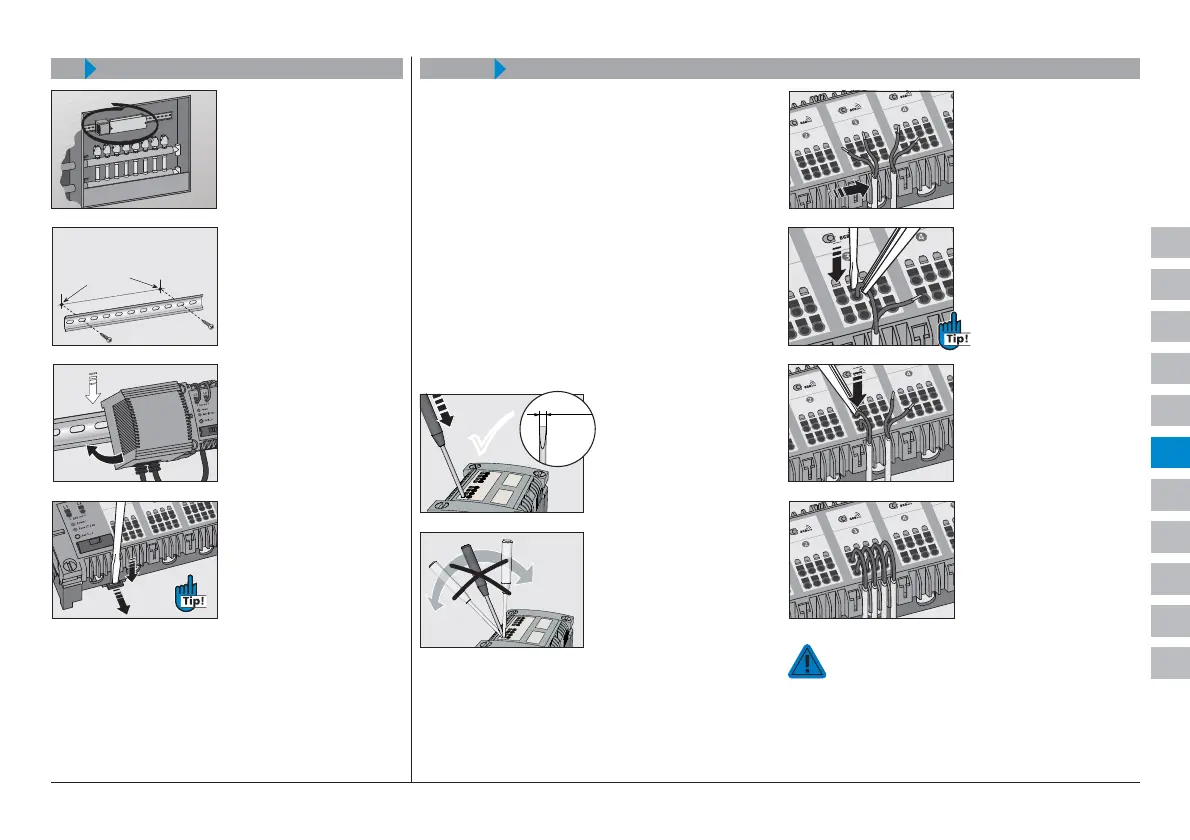

Montagehandleiding
Montage op montagerail
#CPUNWKVKPIXCPFGCCPFTĎXKPI
Bij flexibele aders de
klemmen door middel
van een schroevendraaier
openen en de leiding in-
voeren.
Maximum 13 aandrijvingen mogen in totaal
worden aangesloten op de Basis Funk. Per
kanaal kunnen 4 (2) instellingsaandrijvingen aange-
sloten worden. Meerdere verwarmingszones kunnen
echter toegevoegd worden aan de thermostaat Funk.
Er kunnen max. 4 aandrij-
vingen bij de 6-kamer-
basis en 2 aandrijvingen
bij de 12-kamer-basis
aangesloten worden per
verwarmingszone.
De leidingen van de aan-
drijving in de trekontlas-
ting drukken.
Na de montage van de aandrijving op het ventiel in
het verwarmingscircuit (zie montagehandleiding aan-
drijving), wordt deze als volgt aan de Basis Funk aan-
gesloten.
Stekker-/klemaansluitingen
Voor de stekker-/klemaansluitingen kunnen volgende
doormeters gebruikt worden:
massieve leiding: 0,5 – 1,5 mm²
flexibele leiding: 1,0 – 1,5 mm²
Voor de gepaste aansluiting dienen de uiteinden van de
leidingen over 10 mm geïsoleerd te zijn.
Leidingen van de aandrijvingen kunnen gebruikt wor-
den met de in de fabriek gemonteerde adereindhulzen.
3
3
<3 mm
