92
AB 4071-6 / AB 4071-12
Radiotransmission
Efter tildelingen af de enkelte termo-
stater funk til varmezonerne begynder
reguleringsdriften. Hver termostat sen-
der sin kodning, den indstillede værdi
og den faktiske værdi til tilslutnings-
enheden. Kodningen er nødvendig. for
at tilslutningsenheden Funk kan tildele
dataene.
Varmezonernes funktionsvisning
Efter tildelingen viser varmzone-visningen den aktuelle koblings-
tilstand/indstillingstilstand fra varmezonens udgang. I de fleste til-
fælde går LED’en ud, kan dog allerede lyse igen kort tid efter, idet
tilslutningsenheden Funk begynder med reguleringen af rumtem-
peraturen. LED’en lyser også, hvis tilslutningsenheden Funk endnu
ikke har afsluttet den 8 minutter lange indkoblingsrutine (se under
”Ibrugtagning“). LED’en lyser ligeledes, hvis der ved en fejl er blevet
trykket på SET-tasten på termostaten flere gange under tildelingen.
Tildelingsenheden Funk udfører derefter funktionskontrollen lige
efter tildelingen, dvs. den pågældende udgang gøres aktiv i 1 minut,
uafhængigt af reguleringen.
Energibesparelsesprogram:
Hvis energibesparelsesprogrammet er aktivt:
s¬SNKER¬"ASIS¬I¬VARMEDRIFT¬RUMTEMPERATUREN¬MED¬¬+¬I¬FORHOLD¬TIL¬
den indstillede værdi.
s¬REGULERER¬"ASIS¬I¬MODUS¬KLING¬RUMTEMPERATUREN¬MED¬¬+¬OVER¬DEN¬
indstillede værdi (HK-modul påkrævet).
Regelbetrieb
24V AC
Funkübertragung

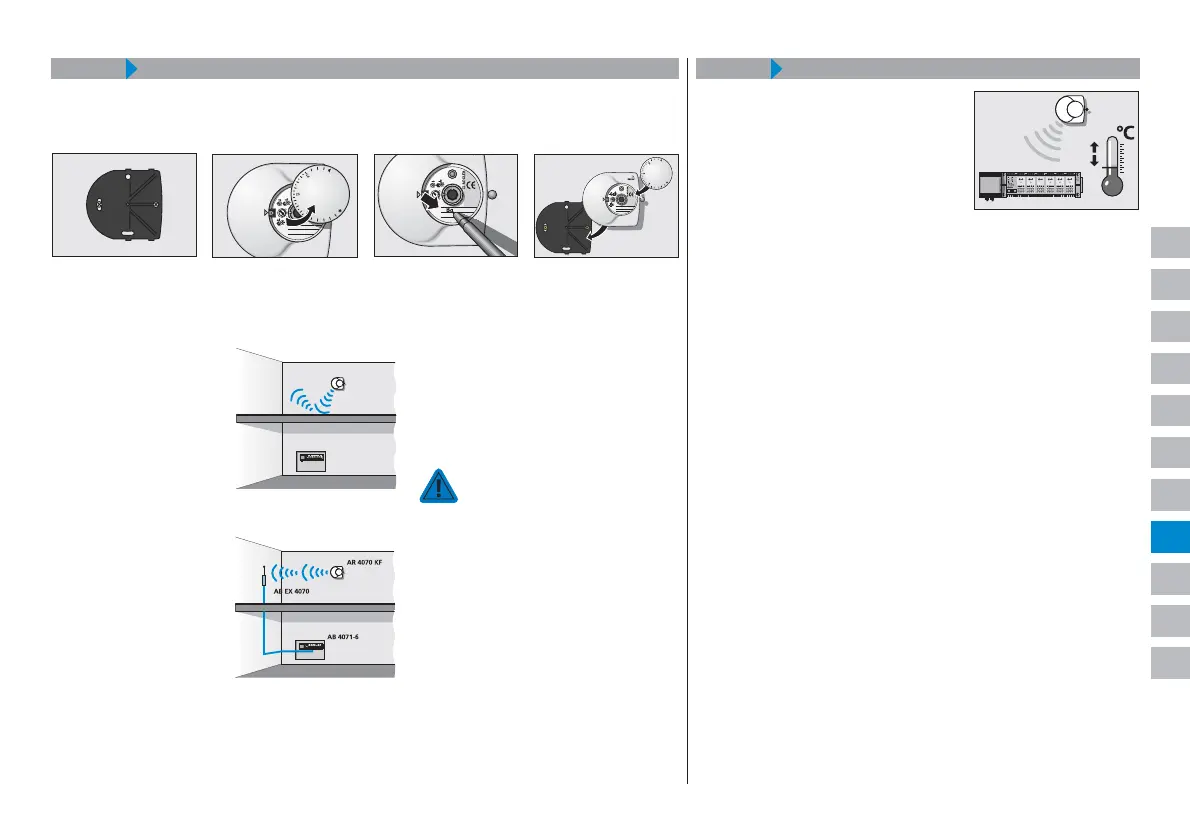

Monter termostaten som i den vedlagte betjeningsvejledning.
For at teste radiostrækningen tildeles termostaterne Regler Funk fra monteringsstedet og der gen-
nemføres evt. en radiokontrol.
Træk indstillingsvær-
di-indstilleren af.
Notér rum og varme-
zone på skrivefeltet.
Placér termostaten på
systemsoklen.
Installation af termostaten Regler Funk
Passiv påvirkning:
Tilslutningsenheden Funk
868 MHz er ikke monte-
ret i samme etage som
termostaten, og begge
etager er adskilt ved et
jernbetonloft med en høj
jernandel eller også er der
monteret en dampspærre
i loft eller væg.
AR 4070 KF
AB 4071-6
Afhjælpning 1:
Termostaten Regler Funk’s placering
kan ændres. Dermed er det muligt at
forbedre Regler Funk’s signal ved at
ændre monteringsstedet.
Monteringssteder med direkte
solindstråling, radiatorluft eller
vand er forbudt.
Afhjælpning 2:
På grund af varmekredsfordelerens
faste placering kan placeringen på til-
slutningsenheden Funk ikke ændres,
og derfor kan tilslutningsenheden Funk
som option udstyres med den eksterne
modtager AB EX 4070. Denne har en 5
m tilledning og kan monteres på steder,
hvor man kan modtage alle termostater
Regler Funk uden forstyrrelser.
CLOSE
OPEN
1.
2.
Made in Germany
AR 4010KF
2x3V AA
T 1A
2-A40-10-500
0036
Raum
Room
SET
Heizzone
Heating Zone
Made in Germany
AR 4010KF
2x3V AA
T 1A
2-A40-10-500
0036
T
CLOSE
OPEN
1.
2.
Made in Germany
AR 4010KF
2x1,5V AA
2-A40-10-500
0036
Raum
Room
SET
Heizzone
Heating Zone
868
MHz
CLOSE
OPEN
1.
2.
Made in Germany
AR 4010KF
2x1,5V AA
2-A40-10-500
0036
Raum
Room
SET
Heizzone
Heating Zone
Fastgør soklen på
væggen.
