AB 4071-6 / AB 4071-12
Ø 2,5mm
1
2

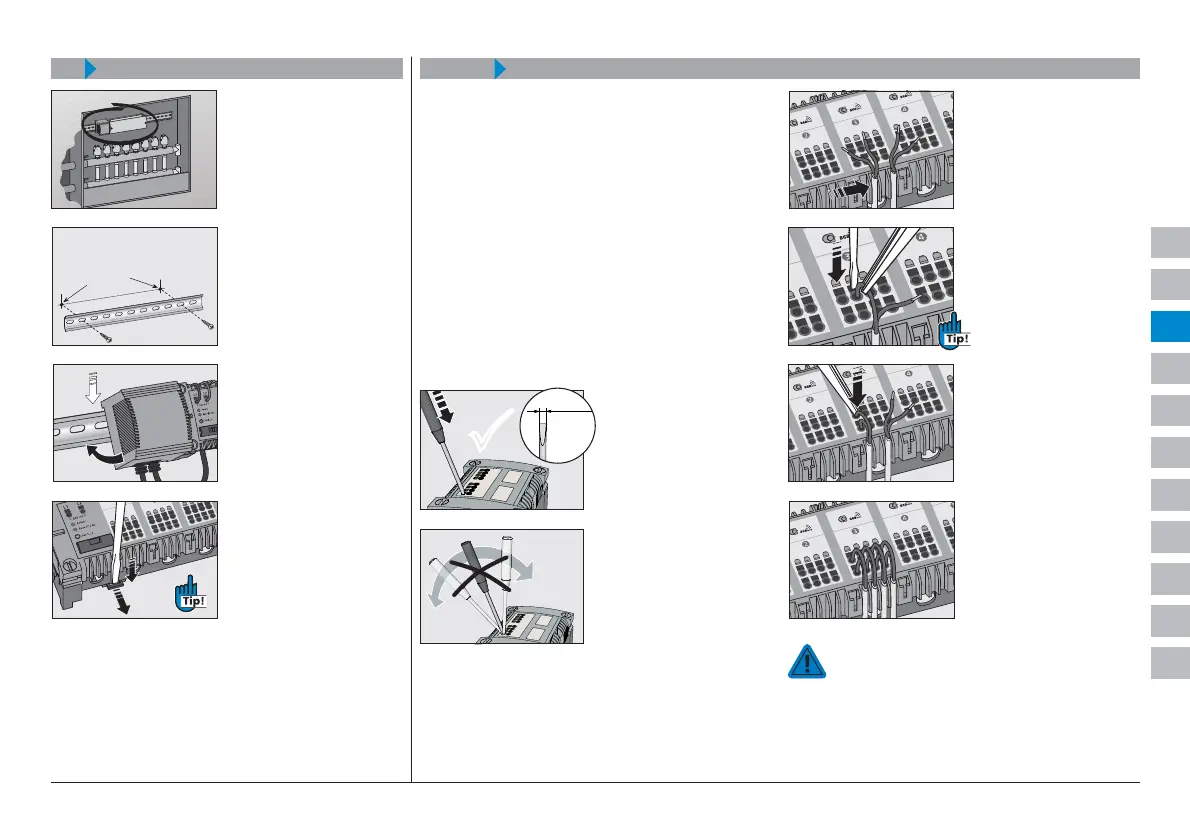

Instructions de montage
Montage sur rail porteur
Raccordement des mécanismes de commande
Avec des fils flexibles,
ouvrir la borne à l‘aide
d‘un tournevis et insérer
le fil.
13 mécanismes au maximum peuvent être rac-
cordés à la radio de base. 4 (2) mécanismes de
commande peuvent être raccordés par canal. Et plu-
sieurs zones de chauffage peuvent être affectées à un
thermostat radio.
Il est possible de raccor-
der 4 actionneurs au max.
sur la base 6 pièces et 2
actionneurs sur la base 12
pièces pour chaque zone
de chauffage.
Enfoncer les fils du méca-
nisme dans le délestage
de traction.
Après le montage des mécanismes sur les régulateurs
dans le collecteur du circuit de chauffage (voir Instruc-
tions de Montage, Mécanismes de commande), les rac-
corder à la radio de base de la manière suivante.
Raccordements à fiches/raccords
Utiliser les coupes transversales suivantes pour les rac-
cordements à fiches/raccords :
fil massif : 0,5 – 1,5 mm²
fil flexible : 1,0 – 1,5 mm²
Pour un raccordement correct, les extrémités des fils
doivent être dénudés de 10 mm.
Les fils des mécanismes peuvent être utilisés avec les
gaines d‘extrémité montées en usine.
3
3
<3 mm
