w przypadku błędu mikroprocesora w PA-
4000RC
MIC FAULT/ LOW VOLTAGE (41) – zapala się
w przypadku błędu awarii mikrofonu, i miga
jeżeli napięcie zasilające jest zbyt niskie; w
przypadku zbyt słabego zasilania podłączyć
zewnętrzny zasilacz (
rozdz. 5.5.2, punkt 3)
SIGNAL (42) – zapala się gdy pojawia się sygnał
z mikrofonu
EMER. (47) – (dla każdej strefy wyjściowej)
zapala się gdy w danej strefie została zasyg-
nalizowana sytuacja alarmowa poprzez
mikrofon alarmowy PA-4000FMP
6.6.2 Ustawienie mikrofonu PA-4000RC
Na tylnej stronie mikrofonu znajdują się prze-
łączniki DIP (45):
CHIME – w pozycji ON wyzwala sygnał gongu
po wciśnięciu przycisku TALK (49); Gong jest
aktywowany identycznie jak w przypadku
monostabilnego przycisku podłączonego do
wzmacniacza. Do wyboru są trzy rodzaje
gongu (
rozdz. 5.8.1)
PRIORITY – w pozycji ON mikrofon PA-4000RC
ma najwyższy priorytet spośród wszystkich
mikrofonów bez aktywowanej tej funkcji, i
pozwala na przerwanie nadawanych przez
nie komunikatów
COMPRESSION – w pozycji ON czułość mikro-
fonu jest zmniejszana, aby zredukować
zakłócenia związane ze zbyt wysokim pozio-
mem głosu
7 Obwód priorytetu oraz
wskaźnik awarii
Końcówki mocy poszczególnych wyjść wzmac-
niacza PA-40120 wyposażone są w obwody
zabezpieczające przed przeciążeniem i prze-
grzaniem. W przypadku awarii końcówki mocy,
wzmacniacz może przełączyć się na 100 V
wzmacniacz rezerwowy (
rozdz. 5.10). Dioda
Protect (3) dla danego wyjścia zapala się, a
przez wbudowany głośnik (7) emitowany jest
sygnał ostrzegawczy. Dodatkowo, reagują prze-
kaźniki FAULT (18), co pozwala na podłączenie
do nich zewnętrznych urządzeń sygnalizacyj-
nych. Krótkie zapalenie się wszystkich diod
PROTECT podczas włączania jest normalne i
nie oznacza awarii.
Jeżeli awarii ulegnie mikrofon alarmowy PA-
4000FMP (np. jego mikrofon doręczny), przez
wbudowany głośnik (7) wyemitowany zostanie
sygnał ostrzegawczy i przełączy się przekaźnik
FAULT (18). Dodatkowo, zapali się dioda
EMER. FAULT (3).
Aby sygnał ostrzegawczy mógł zostać
wyemitowany przez wbudowany głośnik (7),
musi być on włączony [przycisk SPEAKER (5)
wciśnięty]. Ustawienie regulatora LEVEL (6) nie
ma w tym przypadku znaczenia.
8 Specyfikacja
8.1 Wzmacniacz PA-40120
Moc wyjściowa RMS: . . . . . . . . . . . . 4 × 120 W
Moc maksymalna: . . . . . . . . . . . . . . 4 × 170W
Pasmo przenoszenia: . . . . . . . . . . . . 45 – 20 000 Hz
(
-
3 dB)
Stosunek S / N
przez wejście LINE: . . . . . . . . . . . > 90 dB (ważony A)
przez wejście MIC: . . . . . . . . . . . . > 70 dB (ważony A)
THD: . . . . . . . . . . . . . . . . . . . . . . . . < 1 % (1kHz)
Wejścia CH 1 – CH 3
XLR /6.3 mm
(czułość wejściowa, impedancja, typ złącza)
“MIC”: . . . . . . . . . . . . . . . . . . . . 2,5 mV, 5 k
Ω
,
symetryczne
“LINE”: . . . . . . . . . . . . . . . . . . . . 254 mV,15 k
Ω
,
symetryczne
Wejścia CH 4 – CH 5
Gniazda RCA: . . . . . . . . . . . . . . . . . 254 mV,15k
Ω
,
niesymetryczne
Wejście PAGING: . . . . . . . . . . . . . . . 254 mV,10k
Ω
,
symetryczne
Wyjście REC OUT: . . . . . . . . . . . . . . 775mV, 3 k
Ω
,
niesymetrycznie
Wyjście MONITOR: . . . . . . . . . . . . . . 775 mV, 200
Ω
,
niesymetrycznie
Wyjścia PRE OUT: . . . . . . . . . . . . . . 775 mV, 200
Ω
,
symetrycznie
Wyjście FAULT: . . . . . . . . . . . . . . . . przekaźnikowe
(24 V/500 mA max)
Wyjścia 24 V EMER.OUT: . . . . . . . . 24 V /200 mA
do przekaźników
priorytetu
Regulatory barwy
BASS: . . . . . . . . . . . . . . . . . . . . . 100 Hz
TREBLE: . . . . . . . . . . . . . . . . . . . 10 kHz
Zasilanie
Sieciowe: . . . . . . . . . . . . . . . . . . 230 V~/50 Hz
Pobór mocy: . . . . . . . . . . . . . . 1500 VA max
Awaryjne: . . . . . . . . . . . . . . . . . . 24V
Pobór prądu: . . . . . . . . . . . . . . 40 A max
Zakres temperatur: . . . . . . . . . . . . . . 0– 40°C
Wymiary (S × W × D): . . . . . . . . . . . 482 × 90 × 377mm,
2U
Waga: . . . . . . . . . . . . . . . . . . . . . . . 22,1 kg

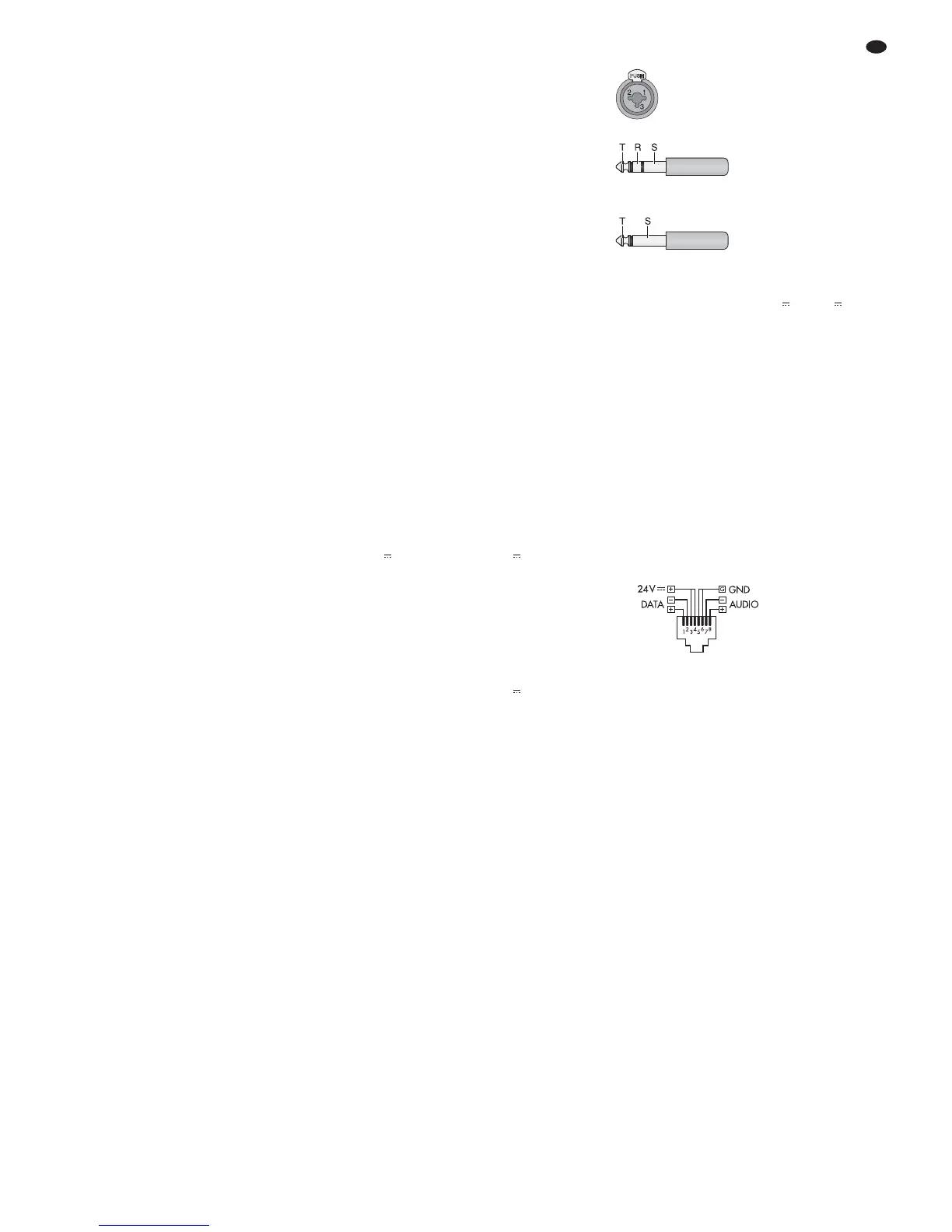

Konfiguracja pinów gniazd wejściowych CH 1 do CH 3 (28)
XLR
Złącze 6,3 mm
Konfiguracja pinów gniazda MONITOR (26)
Złącze 6,3 mm
8.2 Mikrofon strefowy PA-4000RC
Zasilanie: . . . . . . . . . . . . . . . . . . . . . 24 V (16 – 35 V )
z PA-40120
lub zasilacza
Pobór prądu
Praca: . . . . . . . . . . . . . . . . . . . . 63 mA
Stand-by: . . . . . . . . . . . . . . . . . . 57mA
Wyjście audio
Poziom sygnału: . . . . . . . . . . . . . 245 mV
Impedancja: . . . . . . . . . . . . . . . . 600
Ω
Typ złącza: . . . . . . . . . . . . . . . . symetryczne
THD: . . . . . . . . . . . . . . . . . . . . . . . . < 0,5 %
Stosunek S/N: . . . . . . . . . . . . . . . . . > 60 dB
Pasmo przenoszenia: . . . . . . . . . . . . 150 – 15 000 Hz
(
-
3 dB)
Wymiary (S × W × D): . . . . . . . . . . . 110 × 48 × 155 mm
Waga: . . . . . . . . . . . . . . . . . . . . . . . 700 g
Złącze:
RJ45
Max liczba urządzeń: . . . . . . . . . . . . 32
Całkowita długość linii: . . . . . . . . . . 1000 m max
Uwaga: W przypadku, gdy całkowita długość kabla
przekracza 500 m oraz gdy podłączone jest więcej niż
10 mikrofonów PA-4000RC, wymagany jest dodatkowy
zasilacz.
Z zastrzeżeniem możliwości zmian.
