9
Deutsch
Durchsage zu hören sein soll. Bei den aus
-
gewählten Zonen leuchtet die LED BUSY
neben der Taste.
Soll eine Zone wieder abgewählt werden,
die entsprechende Taste erneut drücken, so-
dass die LED BUSY erlischt. Zum An- oder
Abwählen aller Zonen, die Taste ALL CALL
(51) drücken.
Blinken die BUSY-LEDs, so wird gerade in
den entsprechenden Beschallungszonen eine
Durchsage über ein anderes Kommandomik-
rofon durchgeführt. Eine gleichzeitige Durch-
sage über mehrere Kommandomikrofone ist
nicht möglich (auch nicht, wenn unterschied-
liche Zonen angesprochen werden sollen).
Wird die laufende Durchsage über ein
höherrangiges oder gleichrangiges Komman-
domikrofon durchgeführt, muss das Ende
dieser Durchsage abgewartet werden. Eine
Unterbrechung der Durchsage ist nur durch
ein Mikrofon mit höherer Priorität möglich
(zur Einstellung der Priorität
☞
Kapitel 6.6.2).
3)
Die Sprechtaste TALK (52) gedrückt halten
und in die Mikrofonkapsel (49) sprechen. Die
Kontrollanzeige über der Taste leuchtet. Mit
dem Drücken der Taste werden die Eingangssi-
gnale niedrigeren Ranges am Verstärker auto-
matisch ausgeblendet (
☞
Tabelle Abb. 6 in
Kapitel 3, Seite 5).
4)
Wenn erforderlich, die Lautstärke der Durch-
sage mit dem Regler AUDIO LEVEL (48) korri-
gieren. Die Lautstärkeregler für die Ausgänge
(11) haben hier keinen Einfluss.
6.6.1 Statusanzeigen am PA-4000RC
Zusätzlich zu den oben beschriebenen Anzeigen
BUSY und TALK ist das Kommandomikrofon mit
folgenden Statusanzeigen ausgestattet:
POWER / CPU ERROR (40) – leuchtet, sobald die
Versorgungsspannung anliegt und blinkt bei
einer Fehlfunktion des Mikroprozessors im
PA-4000RC
MIC FAULT / LOW VOLTAGE (41) – leuchtet bei
einem Ausfall des Mikrofons und blinkt bei
einer zu geringen Versorgungsspannung; im
Fall einer zu geringen Versorgungsspannung
kann eventuell der Anschluss eines zusätzli-
chen Netzgerätes abhelfen (
☞
Kapitel 5.5.2,
Punkt 3)
SIGNAL (42) – leuchtet, wenn ein Mikrofonsignal
vorhanden ist
EMER. (50) – (je eine pro Beschallungszone)
leuchten, wenn eine Notfallsprechstelle
PA-4000FMP für die entsprechende Zone
eine Notsituation meldet
6.6.2 Einstellungen am PA-4000RC
Der DIP-Schalterblock (45) mit den drei Schal-
tern auf der Rückseite des Tischmikrofons bietet
folgende Funktionen:
CHIME – in der Position ON ertönt beim Drü-
cken der Taste TALK (52) zunächst ein Gong;
der Klang des Gongs ist derselbe wie beim
Auslösen über einen am Verstärker ange-
schlossenen Taster und kann im Verstärker
gewählt werden (
☞
Kapitel 5.8.1)
PRIORITY – in der Position ON hat das PA-
4000RC Vorrang vor anderen, die diese
Funktion nicht eingeschaltet haben und kann
deren Durchsagen unterbrechen
COMPRESSION – in der Position ON wird die
Dynamik des Mikrofonsignals reduziert und
damit werden Verzerrungen bei lautem Spre-
chen verringert
7 Schutzschaltungen und
Fehlersignalisierung
Die Ausgangsverstärker des PA-40120 sind mit
Schutzschaltungen gegen Überlastung und
Überhitzung ausgestattet, die eine Beschä-
digung der Lautsprecher und des Verstärkers
verhindern sollen. Fällt ein Ausgangsverstärker
auf diese Weise aus, werden die 100-V-Lautspre-
cher per Relais auf einen angeschlossenen Re-
serveverstärker umgeschaltet (
☞
Kapitel 5.10).
Es leuchtet die Protect-LED (3) des betroffenen
Ausgangs und ein Warnsignal wird über den in-
ternen Lautsprecher (7) ausgegeben. Zusätzlich
schaltet das Fehlerrelais FAULT (18) um und kann
dadurch z. B. eine externe Warneinrichtung steu-
ern. Ein kurzes Aufleuchten aller PROTECT-LEDs
beim Einschalten des Verstärkers ist normal und
zeigt keinen Defekt an.
Tritt an einer angeschlossenen Notfallsprech-
stelle PA-4000FMP ein Fehler auf (z. B. am Hand-
mikrofon der Sprechstelle), wird ebenfalls das
Warnsignal über den internen Lautsprecher
(7) ausgegeben und das Fehlerrelais FAULT
(18) schaltet um. Zusätzlich leuchtet die LED
EMER. FAULT (3) der Beschallungszone, der die
Notfallsprechstelle zugeordnet ist.
Damit das Warnsignal über den internen
Lautsprecher (7) zu hören ist, muss dieser einge-
schaltet sein [Schalter SPEAKER (5) eingerastet].
Der Regler LEVEL (6) hat auf die Lautstärke des
Warnsignals keinen Einfluss.
8 Technische Daten
8.1 Verstärker PA-40120
Sinusausgangsleistung: . . . . . 4 × 120 W
Spitzenausgangsleistung:. . . . 4 × 170 W
Frequenzbereich: . . . . . . . . . . 45 – 20 000 Hz (−3 dB)
Störabstand
über LINE-Eingang: . . . . . . . > 90 dB (A-Filter)
über MIC-Eingang: . . . . . . . > 70 dB (A-Filter)
Klirrfaktor: . . . . . . . . . . . . . . . < 1 % (1 kHz)
Eingänge CH 1 – CH 3
XLR / 6,3-mm-Klinke
(Eingangsempfindlichkeit, Impedanz, Anschlussart)
„MIC“: . . . . . . . . . . . . . . . . 2,5 mV, 5 kΩ,
symmetrisch
„LINE“: . . . . . . . . . . . . . . . 245 mV, 15 kΩ,
symmetrisch
Eingänge CH 4 – CH 5
Cinch-Buchsen: . . . . . . . . . . . 245 mV, 15 kΩ,
asymmetrisch
Eingang PAGING: . . . . . . . . . 245 mV, 10 kΩ,
symmetrisch
Ausgang REC OUT: . . . . . . . . 775 mV, 3 kΩ,
asymmetrisch
Ausgang MONITOR:
. . . . . . . 775 mV, 200 Ω,
asymmetrisch
Ausgänge PRE OUT:
. . . . . . . 775 mV, 200 Ω,
symmetrisch
Ausgang FAULT:
. . . . . . . . . . . Relais mit
Umschaltkontakt
(max. 24 V/ 500 mA)
Ausgänge 24 V
⎓
EMER. OUT: 24 V/ 200 mA zum
Schalten von Pflicht-
empfangsrelais
Klangregler
BASS: . . . . . . . . . . . . . . . . . ± 10 dB / 100 Hz
TREBLE: . . . . . . . . . . . . . . . ± 10 dB / 10 kHz
Stromversorgung
Netzbetrieb: . . . . . . . . . . . . 230 V/ 50 Hz
Leistungsaufnahme: . . . . max. 1500 VA
Notversorgung: . . . . . . . . . .
⎓
24 V
Stromaufnahme: . . . . . . . max. 40 A
Einsatztemperatur: . . . . . . . . 0 – 40 °C
Abmessungen (B × H × T): . . 482 × 90 × 377 mm,
2 HE
Gewicht: . . . . . . . . . . . . . . . . 22,1 kg

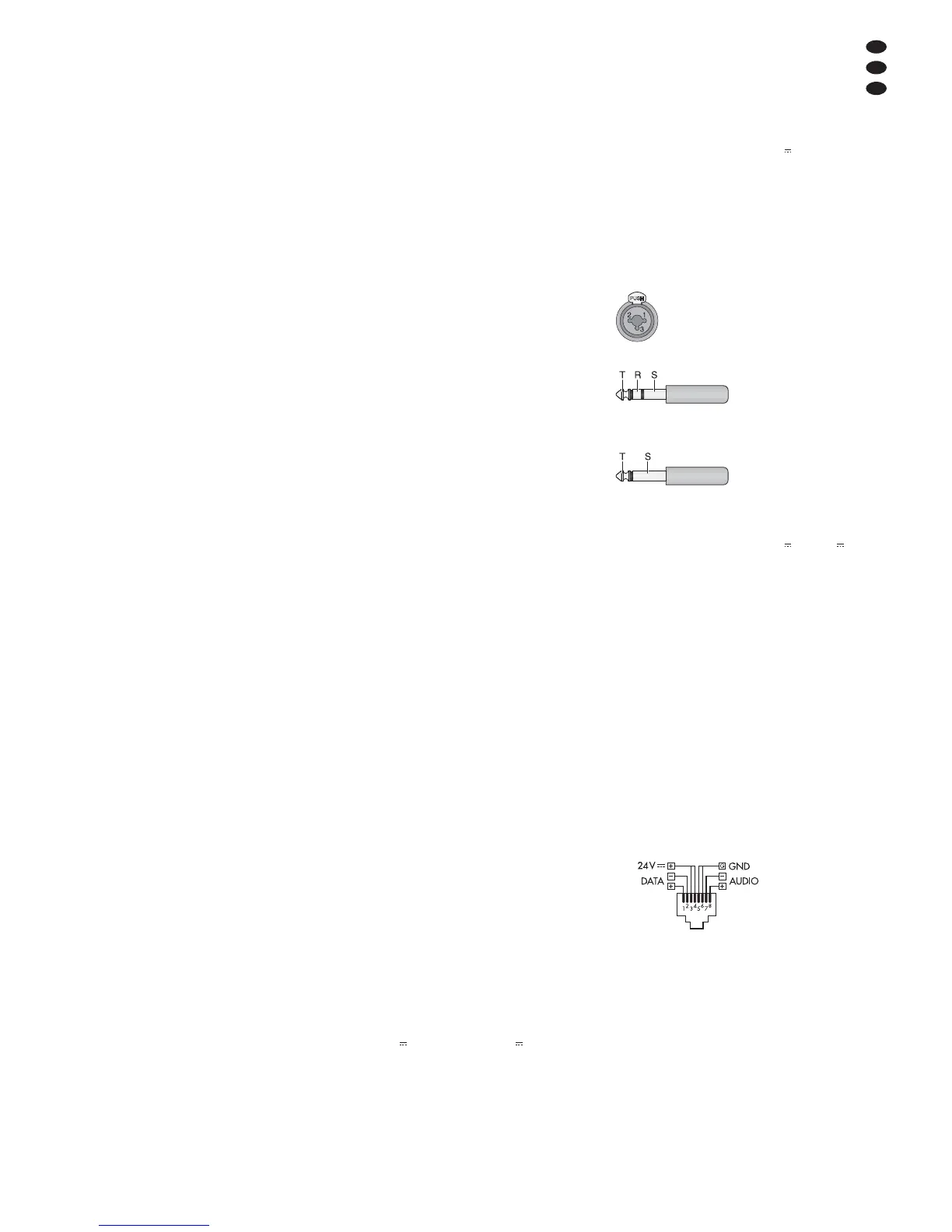

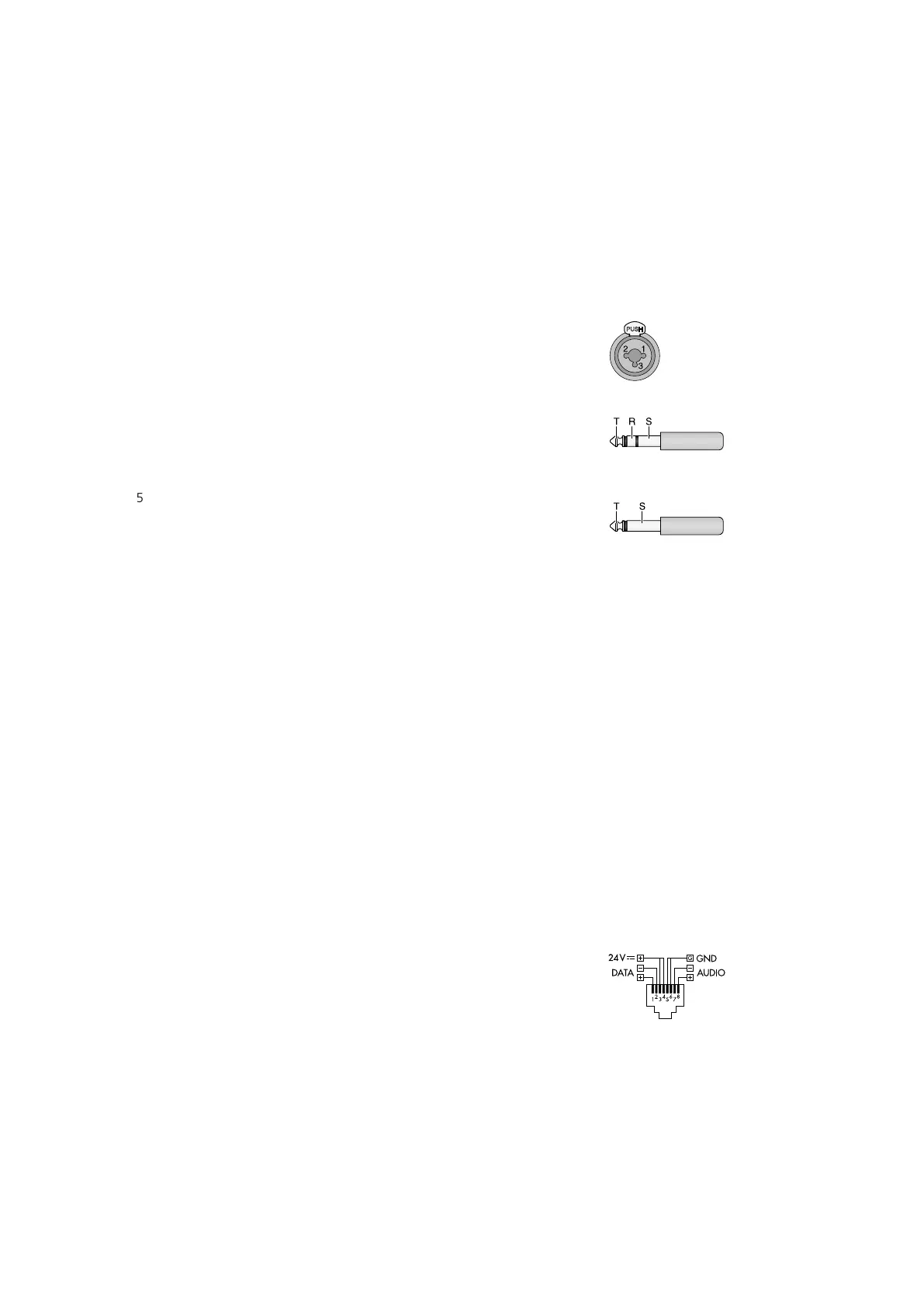

Kontaktbelegung
der Eingangsbuchsen CH 1 – CH 3 (28)
XLR
1 = Masse
2 = Signal + (+15 V Phantomspeisung)
3 = Signal − (+15 V Phantomspeisung)
6,3-mm-Klinke
T = Signal +
R = Signal −
S = Masse
Kontaktbelegung der Buchse MONITOR (26)
6,3-mm-Klinke
T = Signal
S = Masse
8.2 Kommandomikrofon PA-4000RC
Stromversorgung: . . . . . . . . .
⎓
24 V (16 – 35 V)
über PA-40120
oder Netzgerät
Stromaufnahme
Betrieb: . . . . . . . . . . . . . . . 63 mA
Bereitschaft: . . . . . . . . . . . . 57 mA
Audio-Ausgang
Nennpegel: . . . . . . . . . . . . . 245 mV
Impedanz: . . . . . . . . . . . . . 600 Ω
Anschlussart: . . . . . . . . . . . symmetrisch
Klirrfaktor:
. . . . . . . . . . . . . . . < 0,5 %
Störabstand: . . . . . . . . . . . . . > 60 dB
Frequenzbereich: . . . . . . . . . . 150 – 15 000 Hz
(−3 dB)
Abmessungen (B × H × T): . . 110 × 48 × 155 mm
Gewicht: . . . . . . . . . . . . . . . . 900 g
Anschluss:
RJ 45
Max. Gerätezahl: . . . . . . . . . . 32
Gesamtanschlusslänge:
. . . . . max. 1000 m
Hinweis: Bei einer Gesamtleitungslänge über 500 m
oder wenn mehr als 10 PA-4000RC angeschlossen
werden, ist für die Stromversorgung ein zusätzliches
Netzgerät erforderlich.
Änderungen vorbehalten.
Diese Bedienungsanleitung ist urheberrechtlich für MONACOR
®
INTERNATIONAL GmbH & Co. KG ge-
schützt. Eine Reproduktion für eigene kommerzielle Zwecke – auch auszugsweise – ist untersagt.
