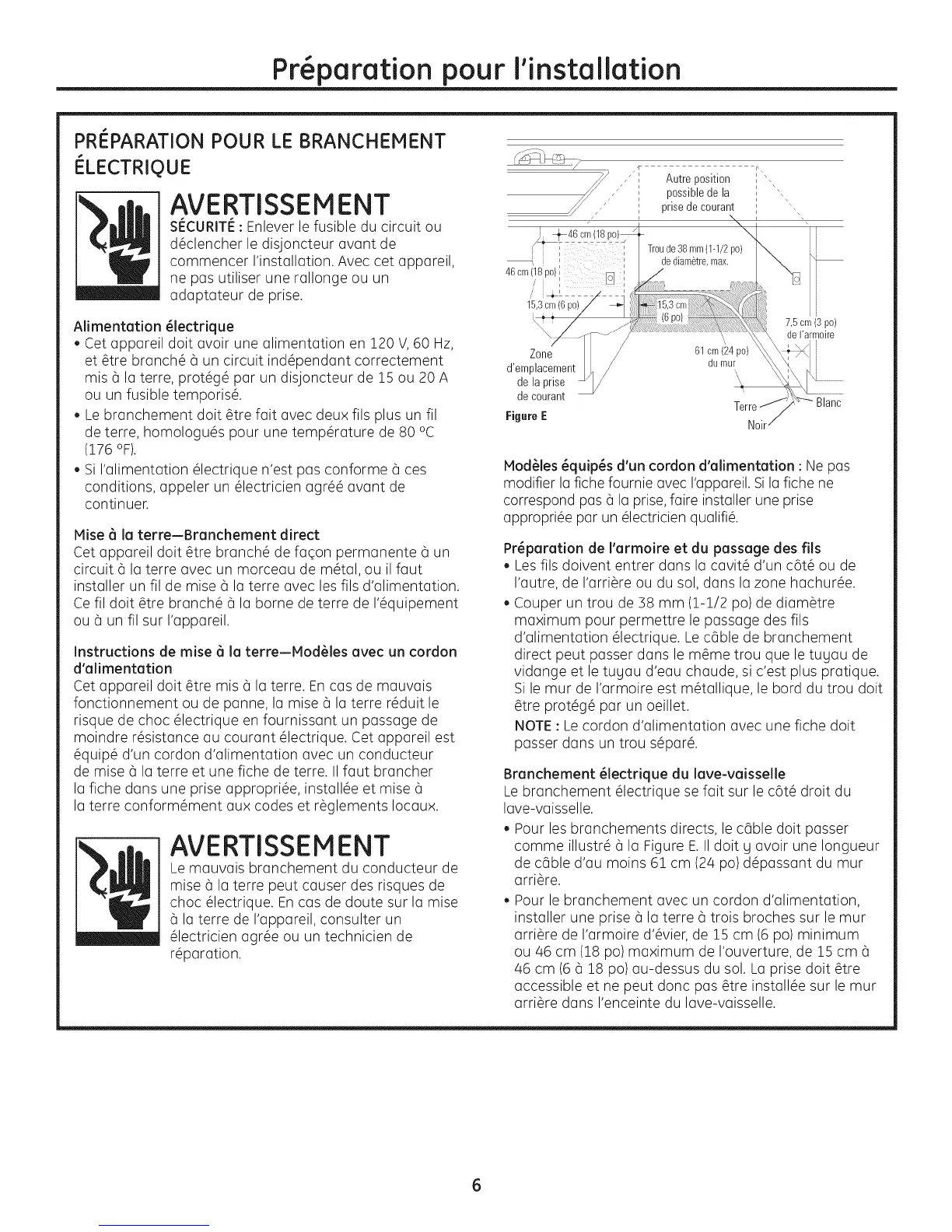

Preparation pour l'installation
PRI PARATION POUR LE BRANCHEMENT
I LECTRIQUE
AVERTISSEMENT
SI_CURITI_: Enlever le fusible du circuit ou
d_clencher le disjoncteur avant de
commencer I'installation. Avec cet appareil,
ne pas utiliser une rallonge ou un
adaptateur de prise.
Alimentation _lectrique
• Cet appareil doit avoir une alimentation en 120 V,60 Hz,
et _tre branch_ (_un circuit ind_pendant correctement
mis (_la terre, prot_g_ par un disjoncteur de 15 ou 20 A
ou un fusible temporis_.
• Le branchement doit _tre fait avec deux fils plus un fil
de terre, homologu_s pour une temp@ature de 80 °C
(176 OF).
• Si I'alimentation _lectrique n'est pas conforme _ ces
conditions, appeler un _lectricien agr_ avant de
continuer.
Mise _ la terre--Branchement direct
Cet appareil doit #tre branch# de faqon permanente _ un
circuit (_la terre avec un morceau de m#tal, ou il faut
installer un fil de mise (_la terre avec les fils d'alimentation.
¢e fil doit #tre branch# _ la borne de terre de I'#quipement
ou a un fil sur I'appareil.
Instructions de mise 6 la terre--Mod_les avec un cordon
d'alimentation
¢et appareil doit #tre mis a la terre. Encas de mauvais
fonctionnement ou de panne, la mise a la terre r#duit le
risque de choc #lectrique en fournissant un passage de
moindre r#sistance au courant #lectrique. Cet appareil est
#quip# d'un cordon d'alimentation avec un conducteur
de mise (_la terre et une fiche de terre. IIfaut brancher
la fiche dans une prise appropri#e, install#e et mise
la terre conform#ment aux codes et r_glements Iocaux.
AVERTISSEMENT
Le mauvais branchement du conducteur de
mise a la terre peut causer des risques de
choc #lectrique. Encas de doute sur la mise
la terre de I'appareil, consulter un
#lectricien agr#e ou un technicien de
r#paration.
4
," , Autre position , ,
"" l possibledela :
," : prise de courant :
FigureE
7,5 cm(3po)
de I'armoire
ModUles_quip_s d'un cordon d'alimentation : Ne pas
modifier la fiche fournie avec I'appareil.Si la fiche ne
correspond pas _ la prise,faire installer une prise
appropri_e par un _lectricien qualifi_.
Preparation de I'armoire et du passage des ills
• Les fils doivent entrer dans la cavit_ d'un c6t_ ou de
I'autre, de I'arri_re ou du sol, dans la zone hachur_e.
• Couper un trou de 38 mm (1-!/2 po) de diam_tre
maximum pour permettre le passage des fils
d'alimentation _lectrique. Le cable de branchement
direct peut passer dans le m_me trou que le tugau de
vidange et le tugau d'eau chaude, si c'est plus pratique.
Si lemur de I'armoire est m_tallique, le bord du trou doit
_tre prot_g_ par un oeillet.
NOTE: Le cordon d'alimentation avec une fiche doit
passer dans un trou s_par_.
Branchement _lectrique du lave-vaisselle
Le branchement _lectrique se fait sur le c6t_ droit du
lave-vaisselle.
• Pour les branchements directs, le cable doit passer
comme illustr_ (_la Figure E. IIdoit g avoir une Iongueur
de cable d'au moins 61cm (24 po) d_passant du mur
arri_re.
Pour le branchement avec un cordon d'alimentation,
installer une prise (_la terre (_trois broches sur lemur
artiste de I'armoire d'_vier, de 15 cm (6 po) minimum
ou 46 cm (18 po) maximum de I'ouverture, de 15 cm
46 cm (6 (_18 po) au-dessus du sol. La prise doit _tre
accessible et ne peut donc pas _tre install_e sur le mur
arri_re dans I'enceinte du lave-vaisselle.
