Moons' SSDC-D Series - 7 Accessories; Standard Accessories（Included; Optional Accessories (Sold Separately); I;O Cable

46
Rev. 1.0
10/21/2018
SSDC-D/IP Hardware Manual
400-820-9661

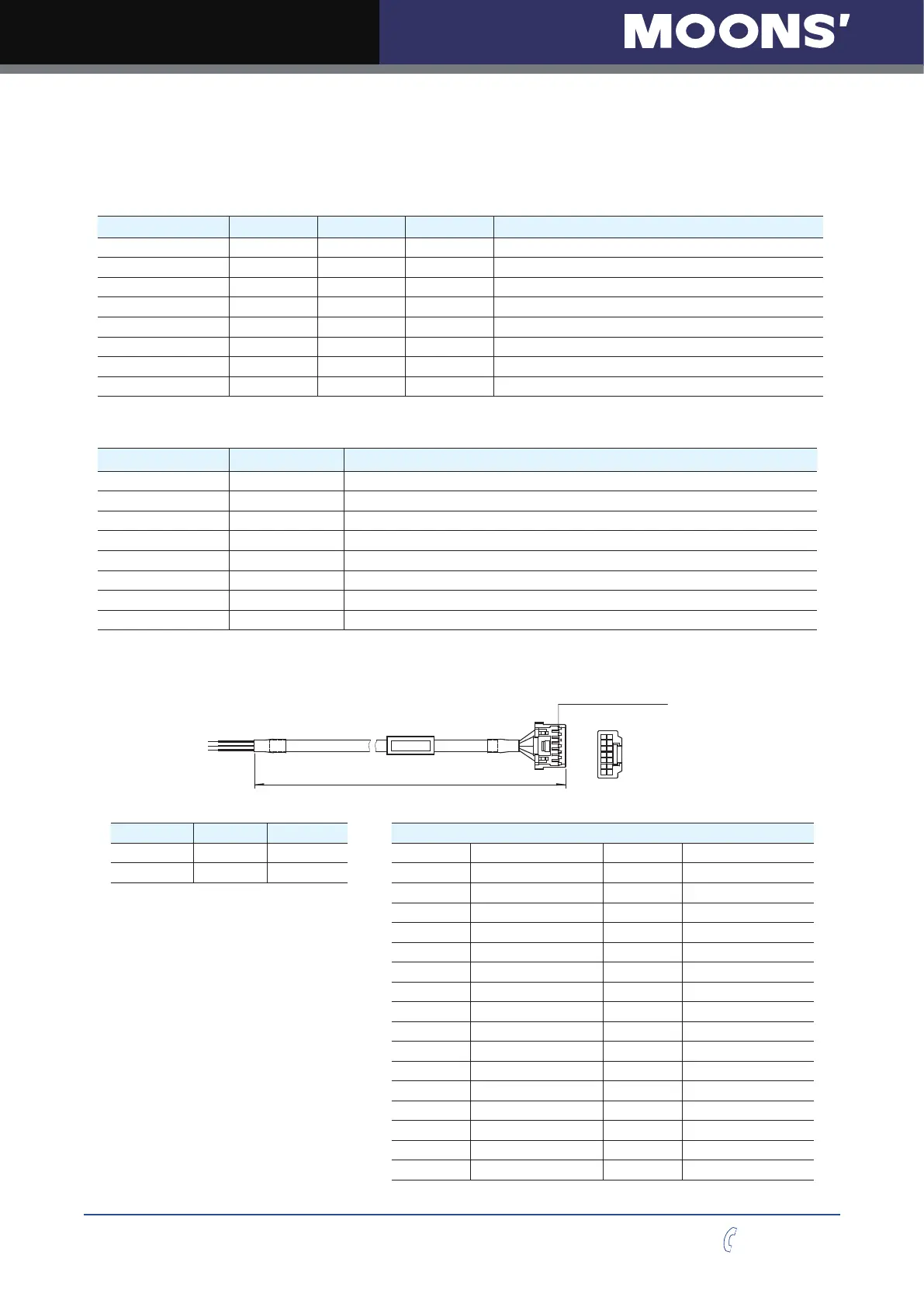

7 Accessories
7.1 Standard Accessories（Included）
• -D/IP Type
Model Number Catagory Vendor Description
1103-200 1 Cable / Power supply cable
2012-030 1 Cable / 0.3m network cable
Screwdriver 1 Screwdriver / Screwdriver
39-01-3048 1 Housing Molex Motor connector housing
（
J2
）
501646-1600 1 Housing Molex Encoder connector housing
（
J3
）
501646-3200 1 Housing Molex I/O connector housing
（
J4
）
39-00-0038 5 Crimp Molex Motor connector crimp
501648-1000 52 Crimp Molex Encoder & I/O connector crimp
7.2 Optional Accessories (Sold separately)
Model Catagory Description
RC880 Regeneration Clamp Regeneration Clamp
1117-口口口 Cable I/O Cable
2109-口口口-口口口 Cable Extended motor cable
（
For SSDC drive and AM11RS motor
）
2103-口口口-口口口 Cable Extended motor cable
（
For SSDC drive and AM17/23/24/34SS-N
、
AM17/23/24/34RS motor
）
2118-口口口-口口口 Cable Extended encoder cable
（
For SSDC drive and AM11RS motor
）
2117-口口口-口口口 Cable Extended encoder cable
（
For SSDC drive and AM17/23/24/34SS-N motor
）
2116-口口口-口口口 Cable Extended encoder cable
（
For SSDC drive and AM17/23/24/34RS motor
）
201口-口口口 Cable Network Cable
7.2.1 I/O Cable
L
31
1 2
J1
32
D
Housing:
501646-3200(Molex)
Crimp: 501648-1000(Molex)
Model Length(L) Description Wiring Diagram
1117-100 1M Shielded Type
PIN (J1) Color (Signal) PIN (J1) Color (Signal)
1117-200 2M Shielded Type
1 Blue/White（X1+） 17 NC
2 Blue/Black（X1-） 18 NC
3 Green/White（X2+） 19 Brown/White（Y1+）
4 GreenBlack（X2-） 20 Brown/Black（Y1-）
5 Red（X3+） 21 Gray/White（Y2+）
6 Orange（X3-） 22 Gray/Black（Y2-）
7 Blue（X4+） 23 Violet/White（Y3+）
8 Violet（X4-） 24 Violet/Black（Y3-）
9 Yellow（X5） 25 Pink（Y4+）
10 Green（X6） 26 Yellow/Green（Y4-）
11 Brown（X7） 27 Red/White（ENC A+）
12 Gray（X8） 28 Red/Black（ENC A-）
13 Shield 29 Orange/White（ENC B+）
14 White（XCOM） 30 Orange/Black（ENC B-）
15 Black（GND） 21 Yellow/White（ENC Z+）
16 NC 32 Yellow/Black（ENC Z-）
