Kundendienst
Sollte Ihre Wärmebildkamera EVOLUTION 5000 defekt sein
oder Wartung benötigen, wenden Sie sich bitte an das
MSA AUER Reparaturzentrum,
Telefon: (+49) (0)30 6886 555.
Bitte schildern Sie den Fehler so genau wie möglich, und
lassen Sie sich bestätigen, dass die Kamera eingesendet
werden soll.
Reparaturen am Fahrzeugladesystem
Hinweis: Vor Abnehmen der Gehäuserückwand die Strom-
zufuhr abschalten.
Leiterplattensicherung ersetzen
x Status-LED leuchtet nicht, andere Maßnahmen bleiben
erfolglos.
1. Ladesystem abmontieren. Mit Schraubendreher die drei
Halteclips der Gehäuserückwand entfernen und diese
abnehmen.
2. Zuleitungskabel mit Phoenixstecker oben rechts auf der
Platine abziehen.
3. Die Leiterplattensicherung sitzt links unterhalb des
Phoenixsteckers auf der Platine. Die Sicherung mit einer
nichtleitenden Kunststoffpinzette entfernen und durch
neue Sicherung ersetzen.
4. Zuleitungskabel mit Phoenixstecker wieder anschließen,
Gehäuserückwand einsetzen und mit den 3 Clips sichern.
Anschließend das Ladesystem wieder anbringen.

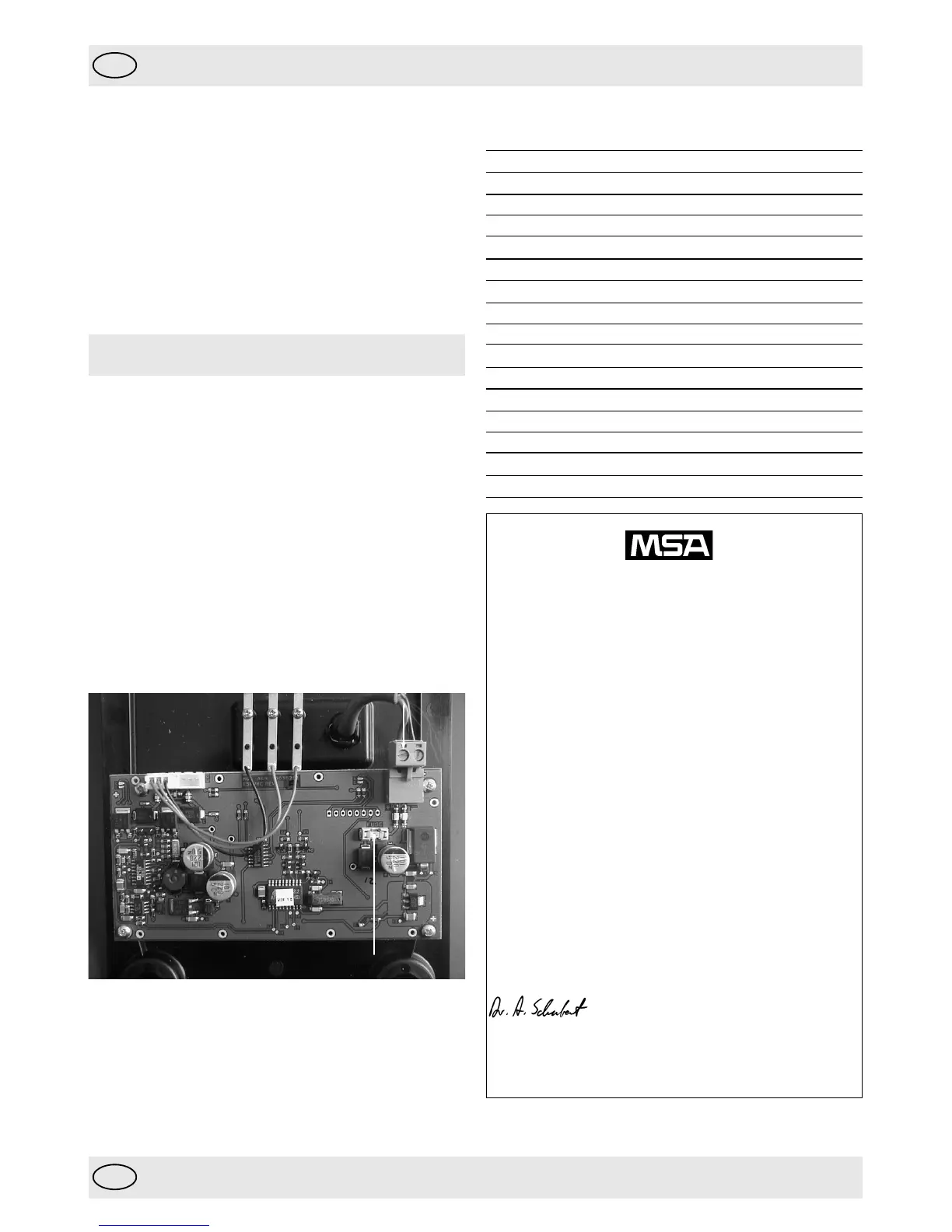

Abb. 21: Zuleitungskabel, Phoenixstecker und Leiterplatten-
sicherung
10. Bestellangaben
Ersatzteil / Zubehör Best.-Nr.
Ladegerät 220/230 V-Wechselstrom 10043951
Lithium-Ionen-Akku 10043960
Fahrzeugladesystem EVOLUTION 5000 10038977
Handgelenkschlaufe mit Clip 10039516
Schultertragegurt 10039515
Selbsteinziehender Karabiner 10040226
Karabiner 10040005
Bildschirmsonnenblende 10039603
Reflexaufkleber-Satz 10040163
Einwegbildschirmabdeckungen (3Stk./Packg.) 10038970
Fahrzeughaltekonsole 10039602
Kamerakoffer 10040223
Stativ-Kameraträger 10040229
Video Adapterkabel SMA auf BNC 10040004
Betriebs- und Wartungsanleitung 10044503
Fahrzeugladesystem
Zuleitungskabel und Phoenixstecker
Leiterplattensicherung
Konformitätserklärung
Hersteller: Mine Safety Appliances Company
1000 Cranberry Woods Drive
Cranberry Township, PA 16066 USA
Niedergelassener europäischer Bevollmächtigter:
MSA AUER GmbH
Thiemannstraße 1
D-12059 Berlin
Hiermit wird erklärt, dass die
MSA EVOLUTION 5000 NTSC TIC
übereinstimmt mit der Richtlinie 89/336/EWG mit den
Normen
EN 61000-6-3 und EN 61000-6-2
MSA AUER GmbH Berlin, September 2003
Dr. Axel Schubert
Entwicklung Messtechnik
Zuleitungskabel und Phoenixstecker
Leiterplattensicherung
