MSA EVOLUTION 5000 - Especificaciones; Estado LED Indicador Conexión; Sistema Cargador Montaje en Vehículo; 7 Funcionamiento

46
ES
ES

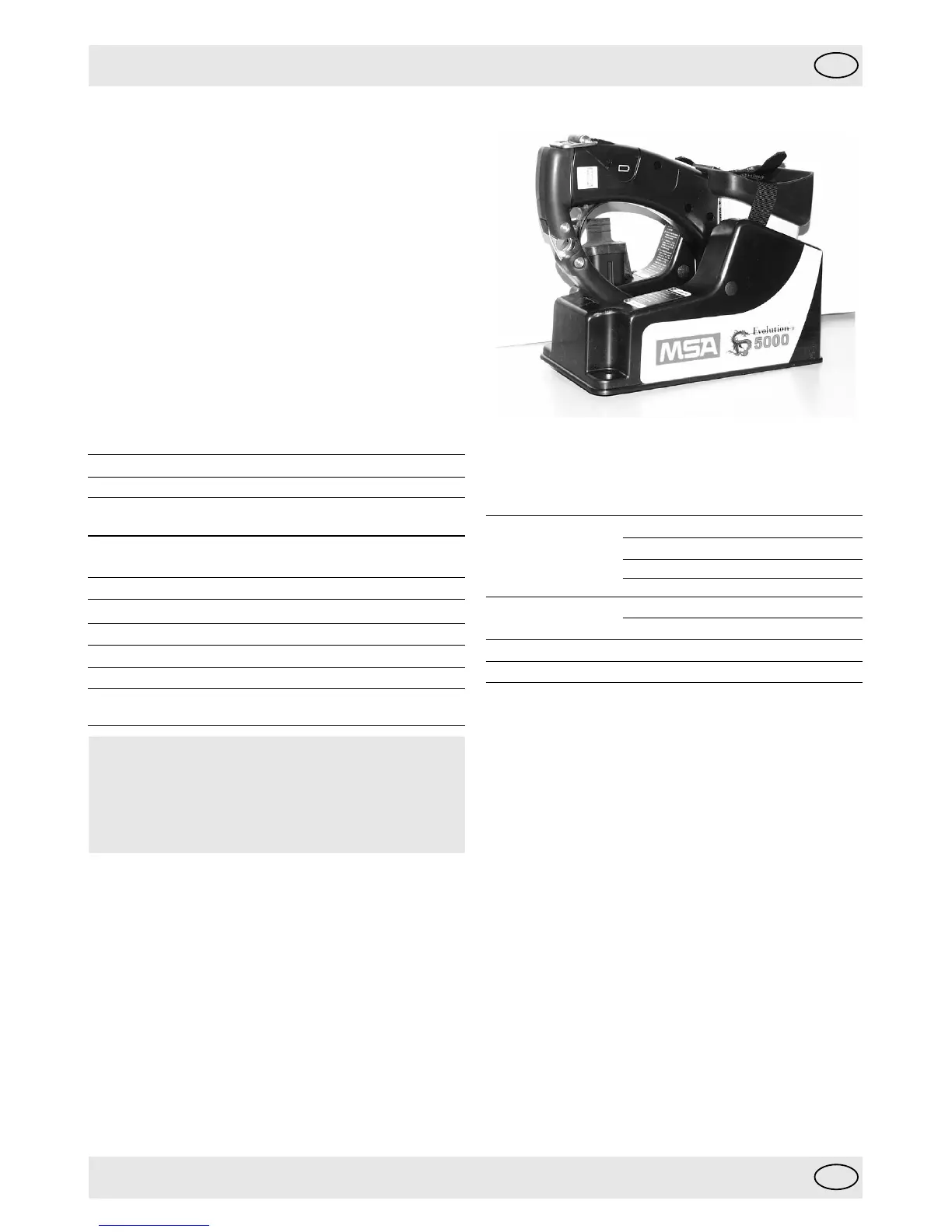

Figura 19. EVOLUTION 5000 y Sistema Cargador Montaje
Vehículo
Especificaciones
Dimensiones Ancho 265 mm
Altura sin cámara 155 mm
Altura con cámara 230 mm
Hondo 145 mm
Pesos (sin kit Sin Cámara 770 gr.
montaje) Con Cámara 2070 gr.
Peso del kit Montaje solo 310 gr.
Rango Voltaje 12.5–26.0 V cc
8. Instalación
Poner en Marcha
El Sistema Carga Montaje Vehículo TIC EVOLUTION 5000
debe instalarse correctamente antes del uso.
Leer todas las instrucciones de instalación cuidadosamente
antes de iniciar la fase instalación.
Qué se Necesita:
x Taladro eléctrico
x Brocas de 5 mm (201) y 7 mm (0.281)
x Tacos 1/4-20
x Destornillador cabeza Phillips
x Tornillos acero inoxidable 1/4-20 (4und)
x Fusibles de línea 5-amp
x Interruptor general ON/OFF
x Pasamuros para el cable alimentación
x Kit de Montaje (suministrado), Figura 20,
(incluyendo 3 metros/15 ft. cable alimentación
7. Funcionamiento
Para cargar la TIC y la batería repuesto usando el Sistema
Cargador Montaje Vehículo EVOLUTION 5000 asegúrese que
los tetones de carga de la TIC y soporte están limpios y libres
de suciedad.
1. Insertar la TIC en el soporte de carga con la pantalla
mirando el frente; fijando la unidad con las cintas del
soporte del cargador
2. Al cargar una batería de repuesto, colocar la batería en el
hueco dispuesto y fijarla con el retenedor de goma.
El LED indicador de conexión debe siempre estar iluminado
verde cuando hay corriente en la alimentación y está
adecuadamente conectada. Cuando el Sistema Cargador
Montaje Vehículo está correctamente instalado, los
indicadores de estado se iluminan como sigue:
Estado LED Indicador Conexión
Apagado (OFF) Fallo Sistema
Verde Conectado/ Sistema Operativo
Cualquier indicación del LED que la indicada significa fallo
operativo y la unidad debe enviarse a MSA para reparación.
Indicaciones LED Batería
Apagado (OFF) No HAY Batería
Verde Carga Completada
Parpadeo Rapido Verde Cargando
Parpadeo Lento Verde Pendiente de Carga
Rojo Averiado
Cualquier indicación del LED que la indicada significa fallo
operativo y la unidad deba enviarse a MSA para reparación.
Nota: Para un rendimiento óptimo, el cargador de batería
debería operar a temperaturas entre 10 a 30 °C. Cargar
baterías fuera de este rango temperaturas puede conducir
en una carga errónea y/o degradación de la batería.
Cargar baterías en entornos mayores que 38 °C puede
resultar en una prematura terminación de la carga.
El ciclo de carga tiene una duración aproximada de 2-1/2
horas para cargar completamente una sola batería o cinco
horas cuando se cargan dos baterías completamente
descargadas.
Sistema Cargador Montaje Vehículo
