Service
Wanneer uw EVOLUTION 5000 camera onderhoud of
reparatie nodig heeft, neem dan contact op met het MSA
Nederland Afdeling Service, 229 250303. Omschrijf het
probleem zo volledig mogelijk.
1. Overleg met uw vertegenwoordiging of het product moet
worden opgestuurd naar MSA.
2. Reinig en ontsmet uw camera voordat u deze opstuurt,
teneinde eventuele gevaarlijke stoffen te verwijderen die
zich hebben afgezet tijdens het gebruik.
Veldreparaties Voertuiglaadsysteem
OPMERKING: Pas de achterzijde van het voertuig
laadsysteem verwijderen nadat de eenheid is losgekoppeld
van de voeding.
Vervangen interne PCB zekering
x Voedings-LED gaat niet aan en andere
probleemoplossingsrichtlijnen bieden geen oplossing voor
het probleem.
1. Verwijder de lader uit de montagebeugels. Gebruik een
schroevendraaier, verwijder de drie borgclips uit de
kunststof bussen en verwijder de achterzijde.
2. Maak de voedingskabel los door de Phoenix connector uit
de socket te halen aan de rechter bovenzijde van de
printplaat.
3. De interne printplaatzekering bevindt zich naast de
Phoenix connector op de printplaat. Verwijder de zekering
m.b.v. de kunststof, niet gelijdende pincet en vervang deze
door een nieuwe zekering (artnr. 10041101).
4. Sluit de voedingskabel weer aan op de Phoenix connector
en monteer de achterplaat weer. Borg het deksel met de
borgclips en bout het op de montagebeugels.

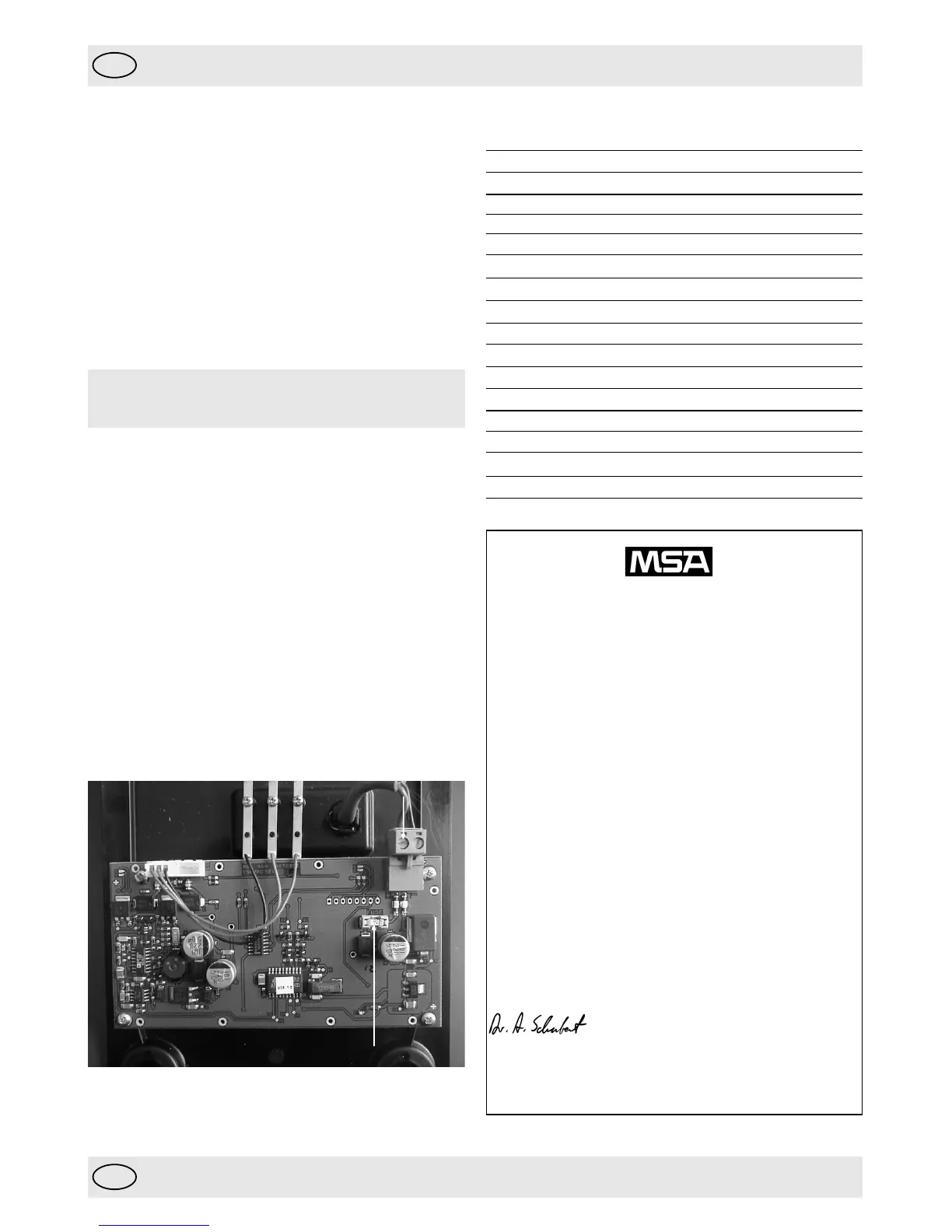

Fig. 21: Locatie van voedingskabel, Phoenix Connector, en
interne zekering
10. Reservedeelen en Toebehoren
Reservedeel / Toebehoren Artikelnummer
Laadeenheid 220/230 V AC 50 Hz 10043951
Lithium Ion batterij 10043960
EVOLUTION 5000 Voertuiglaadsysteem 10038977
Polsband 10039516
Schouderband 10039515
Oprolbaar koord 10040226
Karabijnhaak 10040005
Zonnekap 10039603
Reflectieset 10040163
Disposable Display afdekkingen 10038970
Bevestigingsbeugel, niet ladend 10039602
Draagkoffer 10040223
Statiefbevestiging 10040229
Video Out kabel SMA naar BNC 10040004
Gebruiksaanwijzing 10044503
Voertuiglaadsysteem
Voedingskabel / Phoenix Connector
Interne zekering
Conformiteitverklaring
GEPRODUCEERD DOOR:
Mine Safety Appliances Company
1000 Cranberry Woods Drive
Cranberry Township, PA 16066 USA
EUROPESE GEAUTORISEERDE VERTEGENWOORDIGER:
MSA AUER GmbH
Thiemannstraße 1
D-12059 Berlin, Germany
Verklaring dat de
MSA EVOLUTION 5000 NTSC TIC
voldoet aan de EMC richtlijn 89/336/EEG conform
EN 61000-6-3 en EN 61000-6-2
MSA AUER GmbH Berlijn, oktober 2003
Dr. Axel Schubert
R & D Instruments
Voedingskabel / Phoenix Connector
Interne zekering
