Assistenza
Se la vostra termocamera EVOLUTION 5000 (TIC) necessita
assistenza o riparazione, contattare MSA – Centro Assistenza
Europeo al numero +49 30 6886 555. Descrivere
perfettamente il problema al Tecnico.
1. Verificare con il vostro Rappresentante se è il caso di
rendere l’apparecchio ad MSA.
2. Prima del reso, decontaminare e pulire la termocamera per
eliminare qualsiasi materiale pericoloso che potrebbe
essersi depositato sulla stessa durante l’uso.
Sistema di Ricarica Montato su Veicolo –
Riparazioni sul Campo
Nota: Togliere soltanto il coperchio posteriore del sistema
di ricarica montato su veicolo scollegato dalla corrente.
Sostituzione Fusibile Interno PCB
x Il LED dell’alimentazione non si accende e le altre istruzioni
per la “diagnosi dei problemi” non risolvono il problema.
1. Togliere il caricabatteria dalle staffe di montaggio. Con un
cacciavite togliere i tre fermagli di ritegno dalle borchie in
plastica e rimuovere il coperchio posteriore.
2. Scollegare il cavo di alimentazione togliendo il connettore
Phoenix dalla presa sul lato superiore destro del pannello
della scheda del circuito stampato.
3. Il fusibile della scheda del circuito stampato è posizionato
vicino al connettore Phoenix sulla scheda del circuito
stampato. Togliere il fusibile usando pinzette non-
conduttive e sostituirlo con un nuovo fusibile.
4. Ricollegare il cavo di alimentazione al connettore Phoenix e
sostituire il coperchio posteriore. Fissare il coperchio con i
fermagli e collegarlo alle staffe di montaggio.

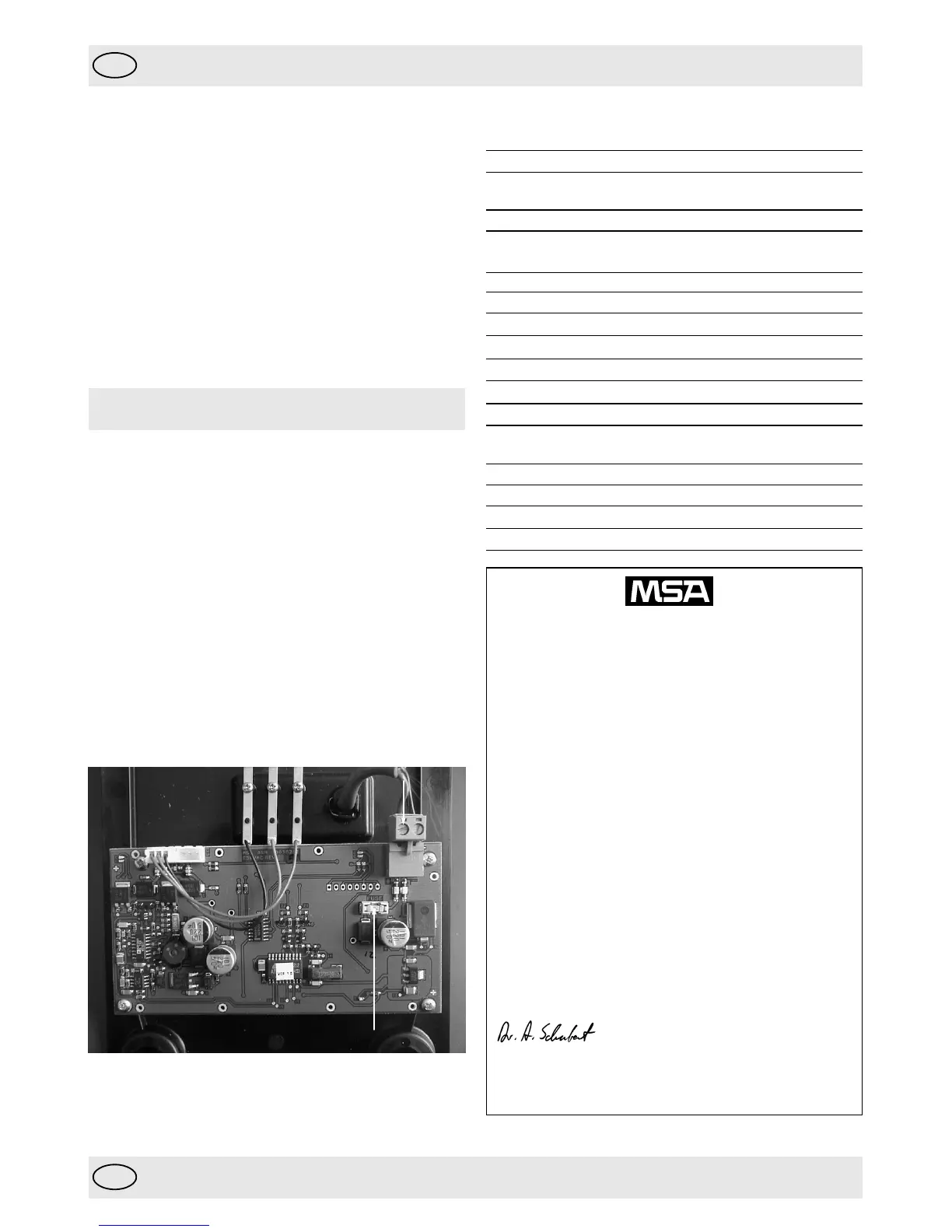

Fig. 21: Posizione del cavo di alimentazione, connettore
Phoenix e fusibile interno
10. Informazioni per l’Ordine
Parti di ricambio/Accessori Codice
Caricabatteria da tavolo 10043951
220/230 VCA 50 Hz
Batteria agli ioni di litio 10043960
Sistema di ricarica EVOLUTION 5000 10038977
montato su veicolo
Cinghia polso 10039516
Tracolla 10039515
Cinghia retrattile 10040226
Moschettone per attacco in cintura 10040005
Parasole display 10039603
Kit adesivi riflettenti 10040163
Protezione display usa e getta 10038970
Supporto per alloggiamento 10039602
termocamera (senza ricarica batteria)
Valigetta 10040223
Cavalletto 10040229
Cavo video out SMA a BNC 10040004
Manuale di istruzioni 10044503
Dichiarazione di Conformità
PRODOTTO DA: Mine Safety Appliances Company
1000 Cranberry Woods Drive
Cranberry Township, PA 16066 USA
RAPPRESENTANTE AUTORIZZATO EUROPEO:
MSA AUER GmbH
Thiemannstraße 1
D-12059 Berlin, Germany
È per dichiarare che
MSA EVOLUTION 5000 NTSC TIC
è conforme alla Direttiva 89/336/EEC Compatibilità
Elettromagnetica secondo
EN 61000-6-3 e EN 61000-6-2
MSA AUER GmbH Berlino, Settembre 2003
Dr. Axel Schubert
R & D Instruments
Sistema di Ricarica Montato su Automezzo
Cavo di Alimentazione / Connettore Phoenix
Fusibile interno
Cavo di Alimentazione / Connettore Phoenix
Fusibile interno
