11
Ces connecteurs vous permettent de relier une alimentation ATX.
24
131
12

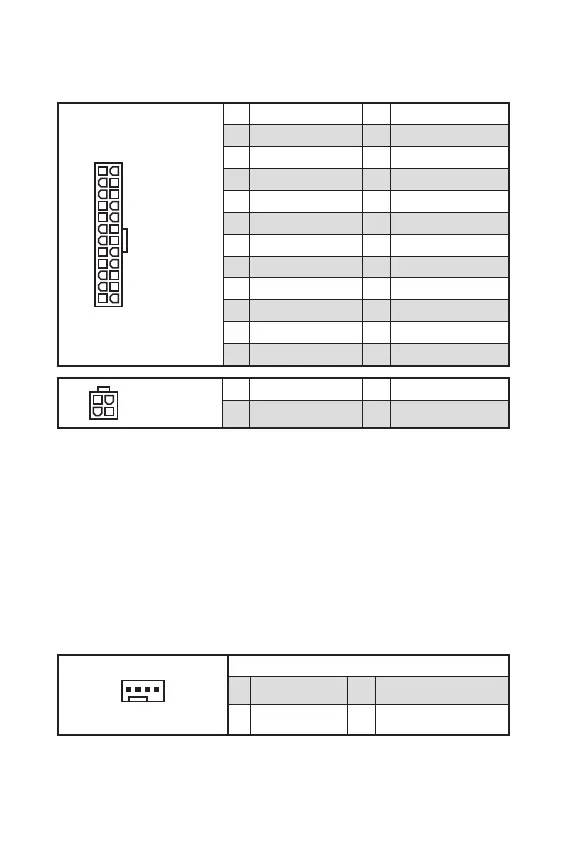

ATX_PWR1
1 +3.3V 13 +3.3V
2 +3.3V 14 -12V
3 Ground 15 Ground
4 +5V 16 PS-ON#
5 Ground 17 Ground
6 +5V 18 Ground
7 Ground 19 Ground
8 PWR OK 20 Res
9 5VSB 21 +5V
10 +12V 22 +5V
11 +12V 23 +5V
12 +3.3V 24 Ground
Veuillez vous assurer que tous les câbles d’alimentation sont branchés aux
connecteurs adéquats afin garantir une opération stable de la carte mère.
3
2 1
4
CPU_PWR1
1 Ground 3 +12V
2 Ground 4 +12V
En mode PWM, les connecteurs fournissent une sortie de 12V constante et ajustent la
vitesse des ventilateurs avec un signal de contrôle de vitesse. Quand vous branchez
un ventilateur à 3 broches (Non-PWM) à un connecteur de ventilateur de mode PWM,
la vitesse sera toujours maintenue à 100% et cela occasionnera du bruit.
Vous pouvez ajuster la vitesse des ventilateurs dans le
.
1
CPU_FAN1 / SYS_FAN1
1 Ground 2 +12V
3 Sense 4 Speed Control Signal
