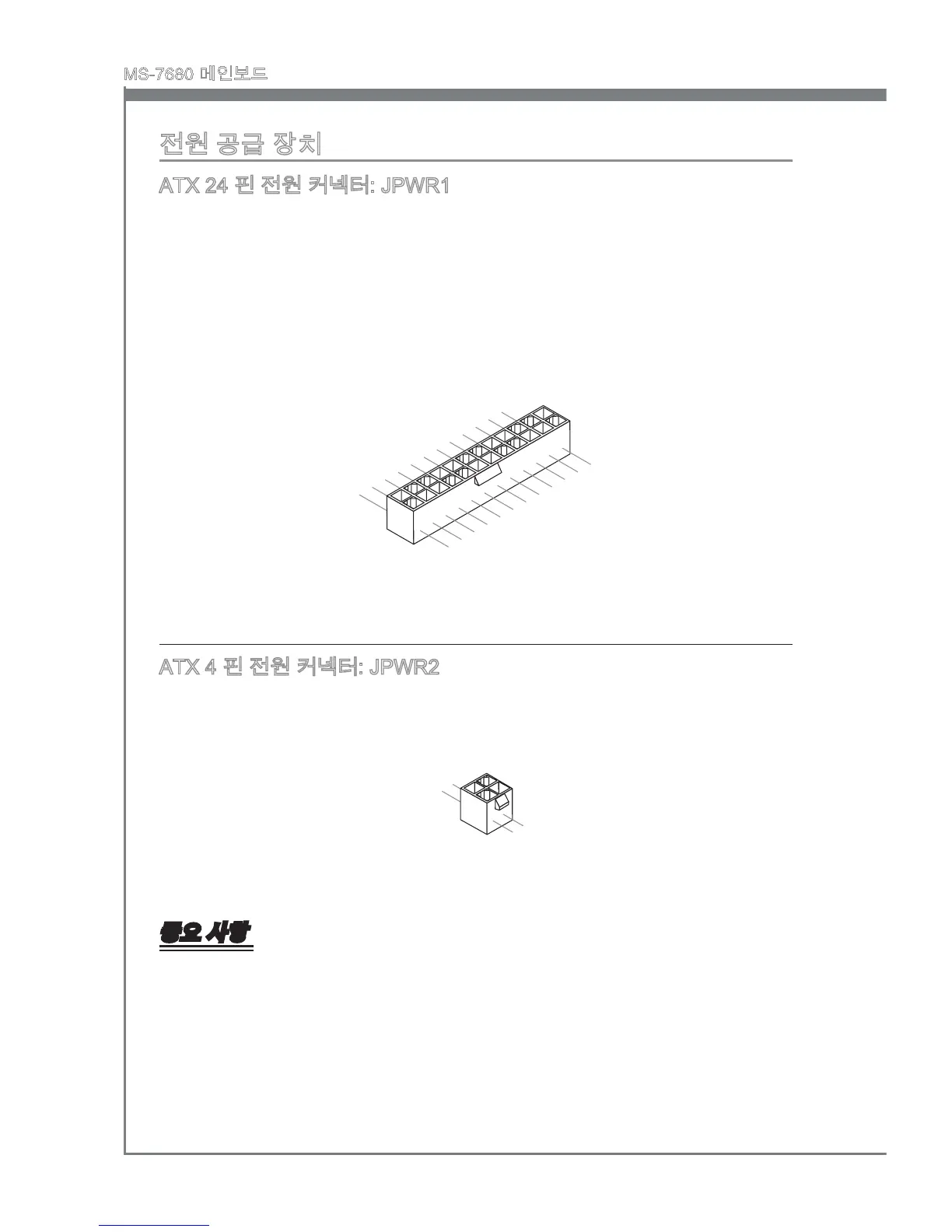

ATX 24 핀 전원 커넥터: JPWR1
이 커넥터를 사용하여 ATX 24 핀 전원 공급 장치를 연결할 수 있습니다. ATX 24 핀 전
원 공급 장치를 연결하려면, 전원 공급 장치의 플러그가 올바른 방향으로 삽입되었는지,
정렬되었는지 확인하세요. 그리고 나서 전원 공급 장치를 커넥터 안쪽으로 꽉 맞게 누
릅니다.
원하는 경우 20 핀 ATX 전원 공급 장치를 사용할 수 있습니다. 20 핀 ATX 전원 공급 장치
를 사용하려면, 전원 공급 장치의 플러그를 핀 1 및 핀 13과 함께 연결하세요.
13.+3.3
V
1.+3.3
V
14.-12V
2.+3.3
V
15.Ground
3
.Ground
16.PS-ON
#
4.+5
V
17.Ground
5
.Ground
18.Ground
6.+5
V
19.Ground
7
.Ground
22.+5
V
10.+12V
20.Res
8.PW
R O
K
23.+5
V
11
.+12V
21.+5
V
9.5VSB
24.Ground
12.+3.3
V
ATX 4 핀 전원 커넥터: JPWR2
이 커넥터는 CPU에 전원 출력을 공급하는 데 사용됩니다.
4.+12V
2
.Ground
3.+12V
1
.Ground
중요 사항
모든 커넥터가 올바른 ATX 전원 공급 장치에 연결되어 메인보드의 작동이 안정적인지
확인하세요.
