Jp-14

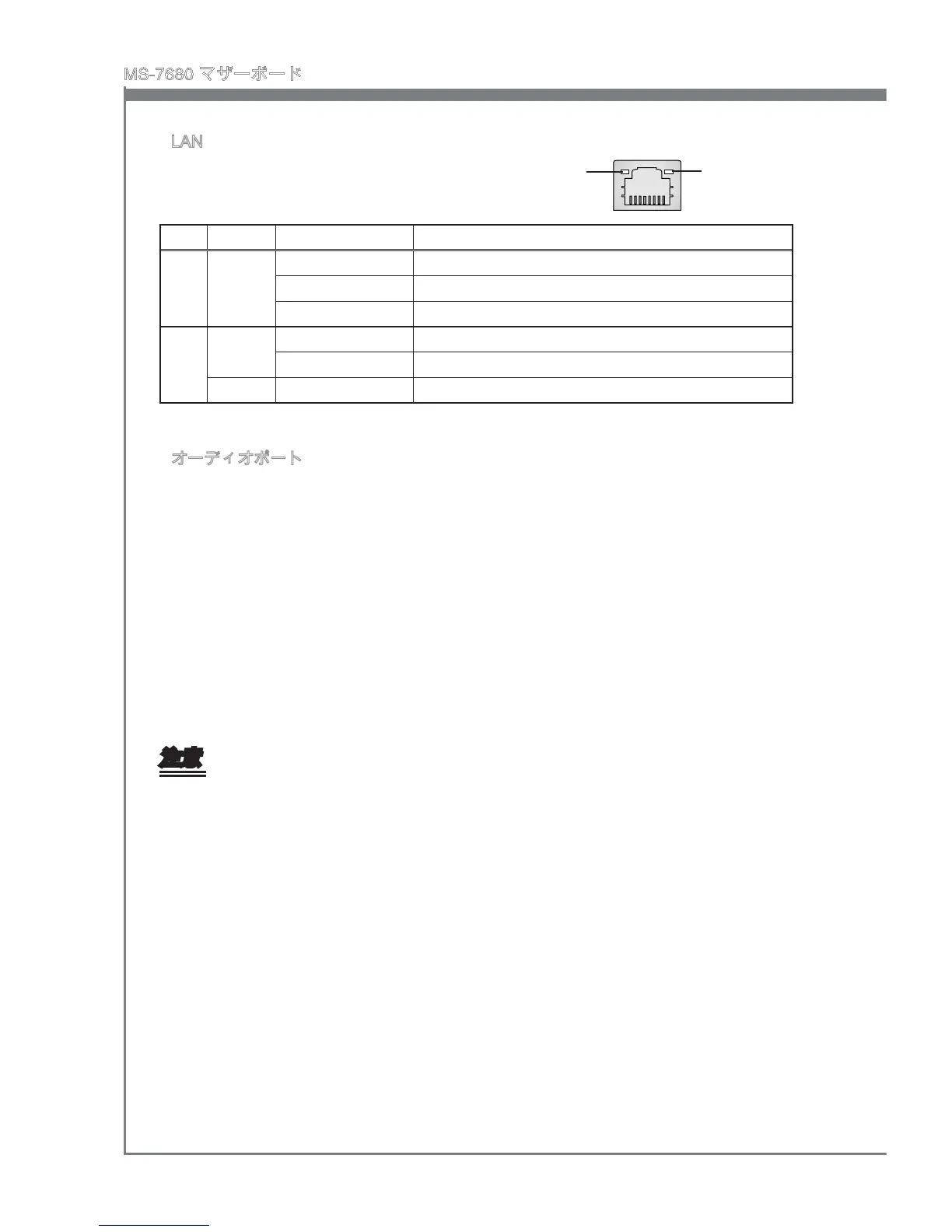

MS-7680 マザーボード
LAN
コンピューターをネットワーク環境へ接続する際に
使用します。
LED 色 LED状態 コンディション
左 黄色 O󰘯 ネットワークに接続していません。
On(点灯) ネットワークに接続しています。
On(点滅) 通信中です。
右 緑色 O󰘯 10 Mbt/秒で通信しています。
On 100 Mbt/秒で通信しています。
オレンジ On 1000 Mbt/秒で通信しています。
オーディオポート
各チャンネルごにコネクター部の色を分類しており、ジャックの色と合わせることに
よって簡単に接続が可能です。
Lne-In: 青色 - ライン入力、外付けCDプレイヤー、オーディオプレイヤーな
どの機器を接続します。
Lne-Out: 緑色 - ライン出力、スピーカあるいはヘッドホンを接続します。
Mc: ピンク - マイクを接続します。
RS-Out (オプション): 黒色 - 4/ 5.1/ 7.1チャンネルモード時にリアスピーカー
端子を接続します。
CS-Out (オプション): オレンジ - 5.1/ 7.1チャンネルモード時にセンター/サブ
ウーファー端子を接続します。
SS-Out (オプション): 灰色 - 7.1チャンネルモード時にサイドスピーカー端子
を接続します。
注意
本製品には3オーディオジャックを搭載しています。8チャンネル音響のために、必ず
フロントパネルから7番目と8番目のチャンネルを出力してください。
▶
▶
■
■
■
■
■
■
黄色 緑色/ オレンジ
