MSI MPG Z690 EDGE WIFI DDR4 User Manual

14

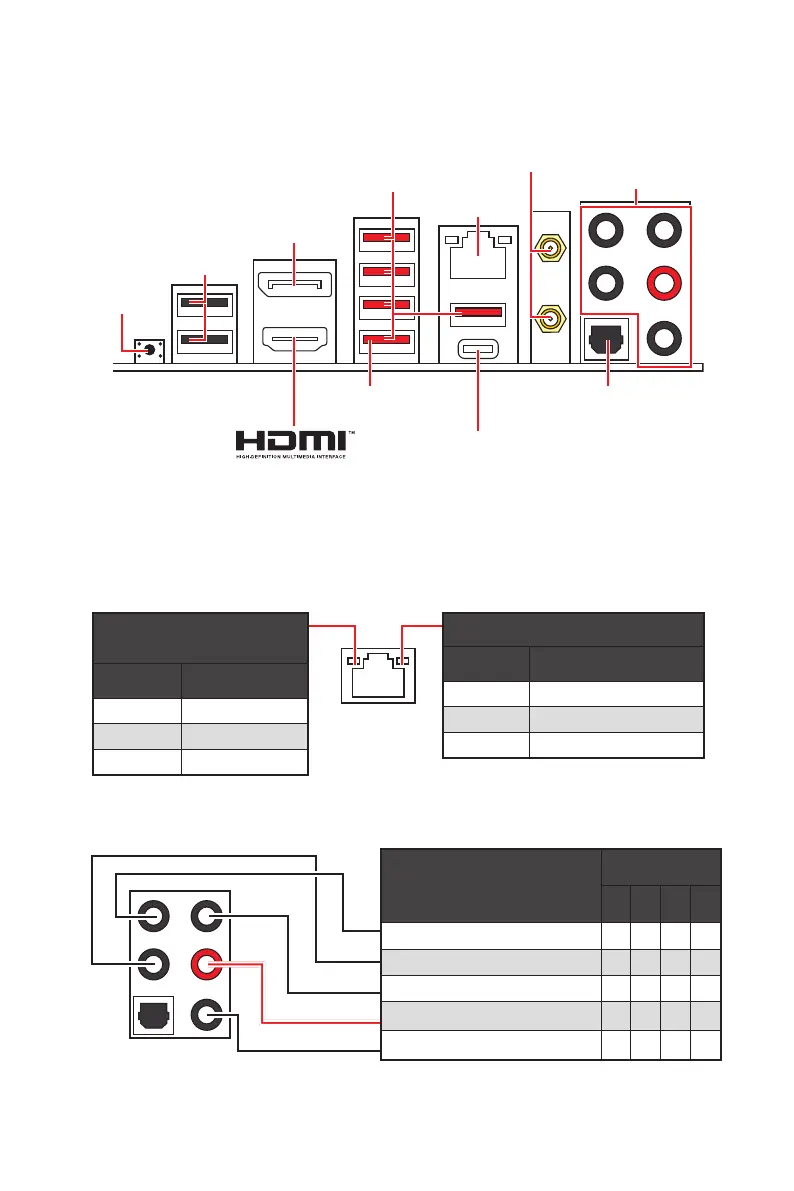

Panneau arrière Entrée/Sortie
Panneau arrière Entrée/Sortie
Configuration des ports audio
Tableau explicatif de l’état de la LED du port LAN
LED indiquant la connexion
et l’activité
État Description
Éteint Pas de connexion
Jaune Connexion correcte
Clignote Activité en cours
LED indiquant la vitesse
État Description
Éteint 10 Mb/s
Vert 100/1000 Mb/s
Orange 2,5 Gb/s
  40 pour la mise à jour du
BIOS avec Bouton Flash BIOS.
2,5 Gb/s LAN
Ports audio
Sortie S/PDIF
optique
DisplayPort
Connecteurs

USB 3.2 Gen 2

Bouton Flash
BIOS
Port Flash BIOS
USB 2.0
USB 3.2 Gen 2x2

Ports audio
Canal
2 4 6 8
Sortie centre/Caisson de basse  
   
 
    
Entrée Microphone
(: connecté, Espace : vide)

MSI MPG Z690 EDGE WIFI DDR4 Specifications

General

Form Factor	atx
OS Compatibility	windows 10, windows 11 home
Chipset	z690
Chipset Compatibility	intel
Processor Socket	socket lga 1700
Processor Compatibility	intel, intel core i9, intel core i7, intel core i5, intel core i3
RAID	raid 0, raid 1, raid 5
Multi-GPU	crossfire
Memory Type	ddr4
Memory Speeds	1r 2133/ 2666/ 2933/ 3200 mhz (by jedec & por)
SATA Connectors	6x sata 6g
Wireless Standard	ac
Wireless Networking Standard	wi-fi 6
Wireless Connectivity	bluetooth, wi-fi
USB Ports	2 x usb-c 3.2, 7 x usb-a 3.2, 2 x usb-a 2.0
Audio Ports	1x front audio (jaud)
Audio Channels	7.1
M.2 Slots	4

Weight and Dimensions

Width	243.84 millimeters
