MSI MPG Z690 EDGE WIFI DDR4

22
Vue d’ensemble des composants

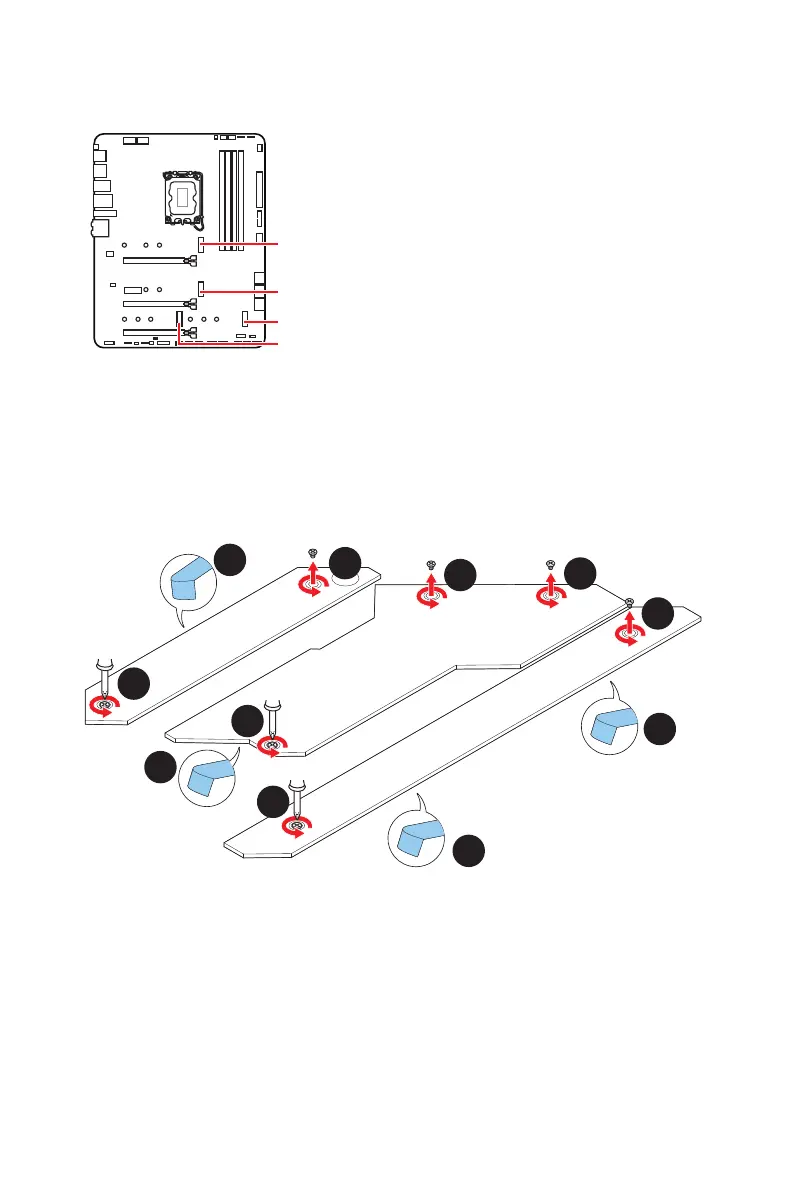

M2_1~4 : Slots M.2 (Touche M)
M2_1
M2_2
M2_4
M2_3

Important
 La technologie Intel® RST supporte uniquement
un SSD M.2 PCIe avec une mémoire UEFI ROM.
 Les slots M2_2~4 supportent Intel® Optane™
Memory.
Installation du module M.2
1. Desserrez les vis de la plaque M.2 SHIELD FROZR.
2. Retirez la plaque M.2 SHIELD FROZR et retirez le film de protection du pad
thermique.
2
2
2
2
1
1
1
1
1
1
1
M2_2
M2_3
M2_1
M2_4
