Vue d’ensemble des composants



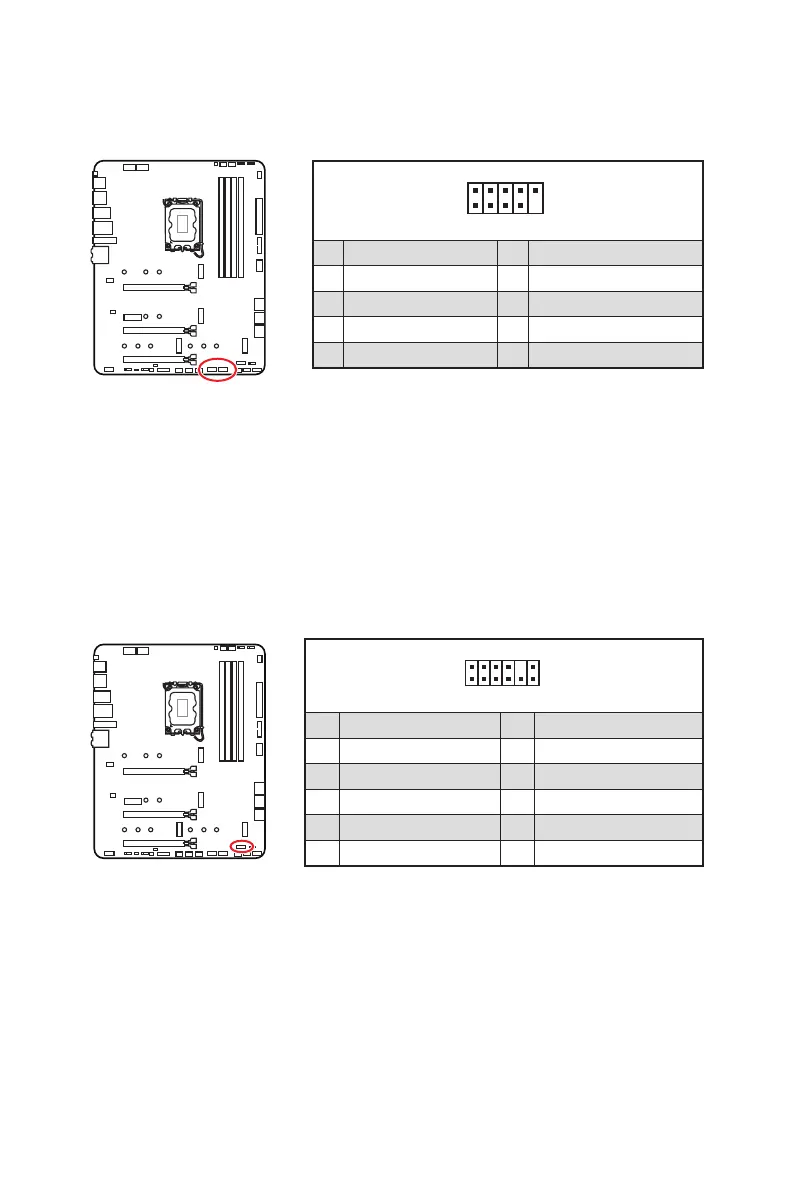

Ces connecteurs vous permettent de relier des ports USB 2.0 sur le panneau avant.

2 10

1 VCC 2 VCC

3  4 

5 USB0+ 6 USB1+

7 Ground 8 Ground

9 No Pin 10 NC



Important



Notez que les broches VCC et Terre doivent être branchées correctement afin

d’éviter tout dommage sur la carte mère.



Pour recharger votre iPad, iPhone et iPod par l’intermédiaire d’un port USB, veuillez

installer l’utilitaire MSI® Center.

2 12

1 SPI Power 2 SPI Chip Select

Master In Slave Out (SPI Data)

Master Out Slave In (SPI Data)

5 Reserved 6 SPI Clock

7 Ground 8 SPI Reset

9 Reserved 10 No Pin

11 Reserved 12 Interrupt Request

JTPM1 : Connecteur de module TPM

Ce connecteur est relié à un module TPM (Trusted Platform Module). Veuillez vous

référer au manuel du module TPM pour plus d’informations.
