JARGB_V2_1~2: A-RAINBOW V2 (ARGB Gen2) LED

Anschlüsse

Mit den JARGB_V2-Anschlüssen können Sie die ARGB Gen2 und die ARGB-basierten

LED-Streifen anschließen. Der JARGB_V2-Anschluss unterstützt bis zu 240 einzeln

adressierbare RGB-LEDs mit einer maximalen Nennleistung von 3 A (5 V).

Pin Signalname Pin Signalname

1 +5V 2 Data

3 No Pin 4 Ground

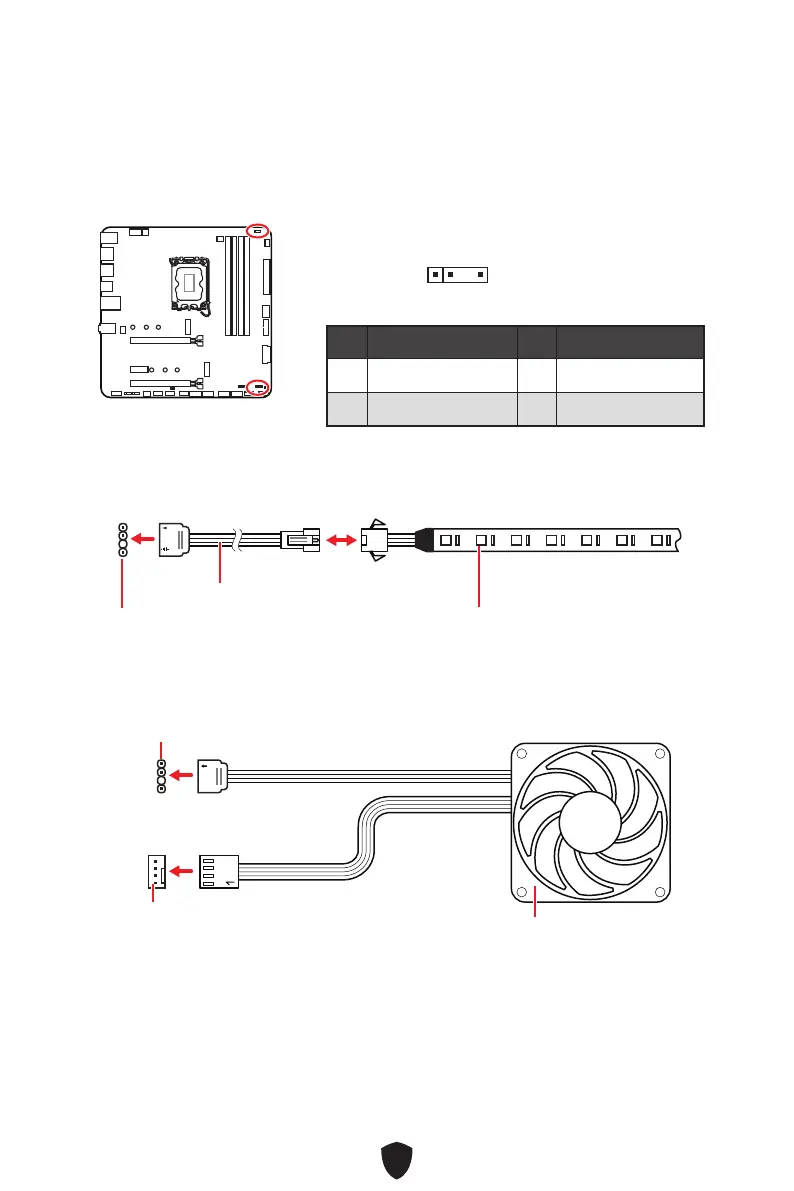

+5V

JARGB_V2 Anschluss

System-Lüfter -Anschluss

JARGB Verlängerungskabel

ARGB/ ARGB Gen2 LED-Streifen

Adressierbarer RGB-LED-Streifen anschließen

Adressierbarer RGB-LED-Lüfteranschluss

ARGB/ ARGB Gen2 LED-Lüfter
