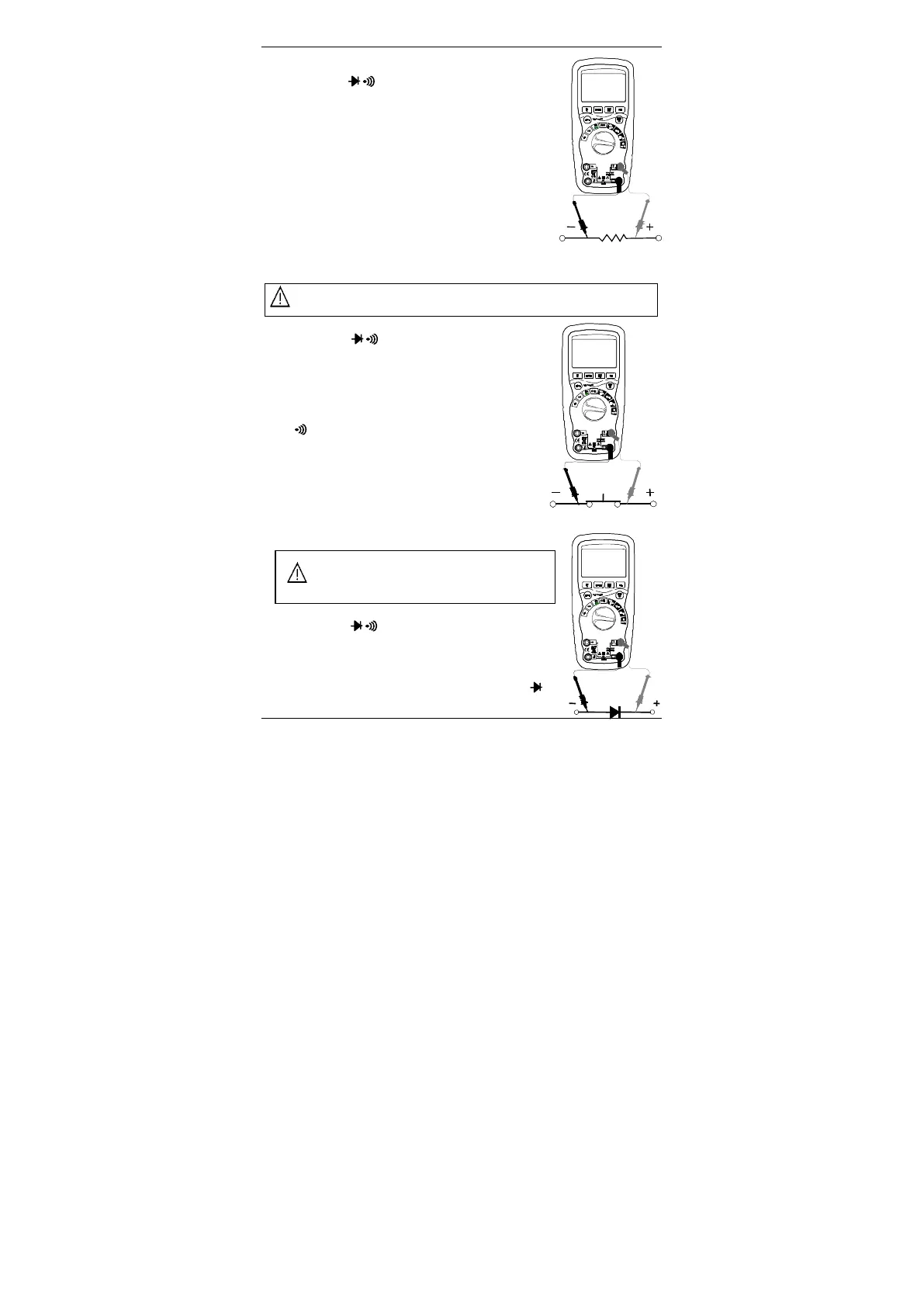

Chapitre I
DMM220
1. Mettez le commutateur de fonctions sur la
position Ω .
2. Introduisez la fiche banane du cordon noir
dans la borne négative COM.
3. Introduisez la fiche banane du cordon rouge
dans la borne positive +.
4. Appuyez sur le bouton MODE pour afficher
«
».
5. Appliquez les pointes de touche sur les points
du circuit à tester. Il est préférable de
débrancher un côté de la partie à mesurer
pour que le reste du circuit ne fausse pas la
mesure. La valeur mesurée s'affiche.
3.8 Contrôle de continuité
Pour éviter tout risque de détérioration, mettez le circuit à
tester hors tension avant toute mesure de continuité.
1. Mettez le commutateur de fonctions sur la
position Ω .
2. Introduisez la fiche banane du cordon noir
dans la borne négative COM.
Introduisez la fiche banane du cordon rouge
dans la borne positive +.
3. Appuyez sur le bouton MODE pour afficher
« » et « Ω » à l'écran.
4. Appliquez les pointes de touche sur les
points du circuit à tester.
5. Toute résistance supérieure à 100 Ω stoppe
le signal sonore émis par l'instrument. Si le
circuit est ouvert, l'écran affiche « OL ».
3.9 Contrôle de diode
Pour éviter tout risque de détérioration,
mettez le circuit à tester hors tension
avant toute mesure de diode.
1. Mettez le commutateur de fonctions sur la
position Ω .
2. Introduisez la fiche banane du cordon noir dans
la borne négative COM et celle du cordon rouge
dans la borne positive +.
3. Appuyez sur le bouton MODE pour afficher
et V à l'écran.
