Capitolo IV
DMM220 57

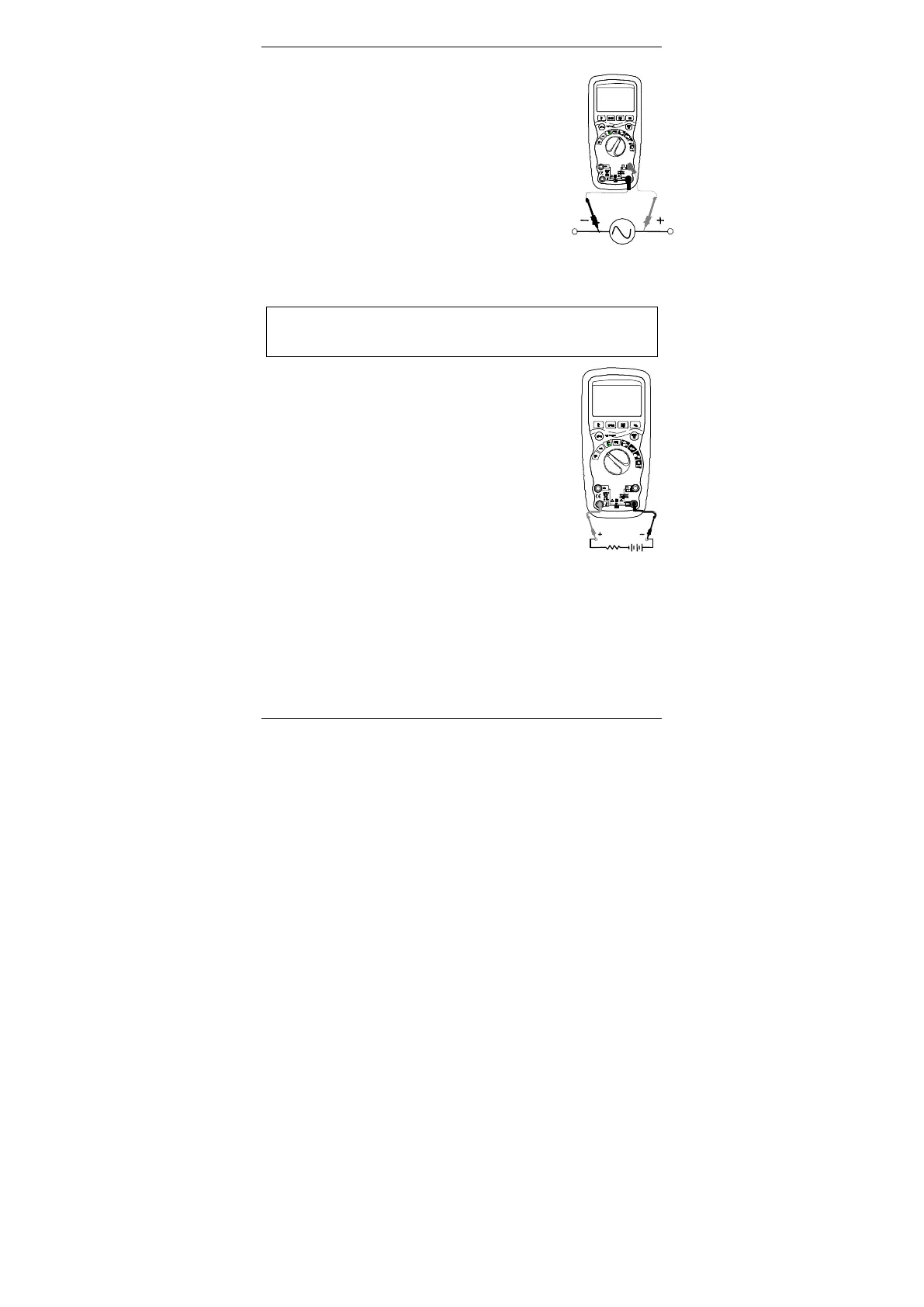

1. Mettete il commutatore di funzione sulla
posizione VAC/Hz/%.
2. Introducete la spina a banana del cordone nero
nel terminale negativo COM e quella del
cordone rosso nel terminale positivo +.
3. Applicate i puntali sui punti del circuito da
testare.
4. La tensione misurata appare allo schermo.
5. Premete Hz % per visualizzare “Hz”.
6. La frequenza misurata appare allo schermo.
7. Premete di nuovo il bottone Hz % per
visualizzare “%”.
8. Il rapporto ciclico appare in percentuale.
3.3 Misure di corrente continua
Non misurate la corrente di 20 A per oltre 30 s.
Oltre questa durata, l’apparecchio e i cordoni potrebbero subire
danni.
1. Introducete la spina banana del cordone nero nel
terminale COM negativo.
2. Per una misura di corrente continua non superiore
a 6000 µA, mettete il commutatore di funzione
sulla posizione µA e introducete la spina banana
del cordone rosso nel terminale µA/mA.
3. Per le misure di corrente continua fino a 600 mA,
mettete il commutatore di funzione sulla
posizione mA e introducete la spina a banana
del cordone rosso nel terminale µA/mA.
4. Per le misure di corrente continua fino a 20 A,
mettete il commutatore di funzione sulla
posizione 10A e introducete la spina a banana
del cordone rosso nel terminale 10A.
5. Premete il bottone MODE per visualizzare “DC” allo schermo.
6. Mettete fuori tensione il circuito da misurare, poi aprite il circuito nel
punto in cui volete misurare la corrente.
7. Applicate i puntali sui punti del circuito da testare.
8. Mettete sotto tensione il circuito.
9. La corrente misurata appare allo schermo.
