Kapitel III
44 DMM220
3.9 Diodentest
Um Beschädigungen zu vermeiden, unterbrechen Sie vor einer
Diodenprüfung die Spannungs-versorgung des zu prüfenden
Stromkreises.
1. Stellen Sie den Funktionswahlschalter in die Position
Ω .
2. Stecken Sie den Bananenstecker der schwarzen Messleitung in die
Minus (-) COM-Buchse und den der roten Messleitung in die Plus (+)
Buchse.
3. Drücken Sie auf MODE, um und V Display anzuzeigen.
4. Halten Sie die Tastspitzen an die zu prüfenden Punkte des
Stromkreises. Eine Vorwärtsspannung wird in der Regel durch einen
Wert zwischen 0,400 und 0,700 V angezeigt. Eine Inversspannung
wird mit „OL“ angezeigt. Kurzgeschlossene Elemente zeigen einen
Wert um 0 V an, offene Elemente „OL“ in beiden Polaritäten.

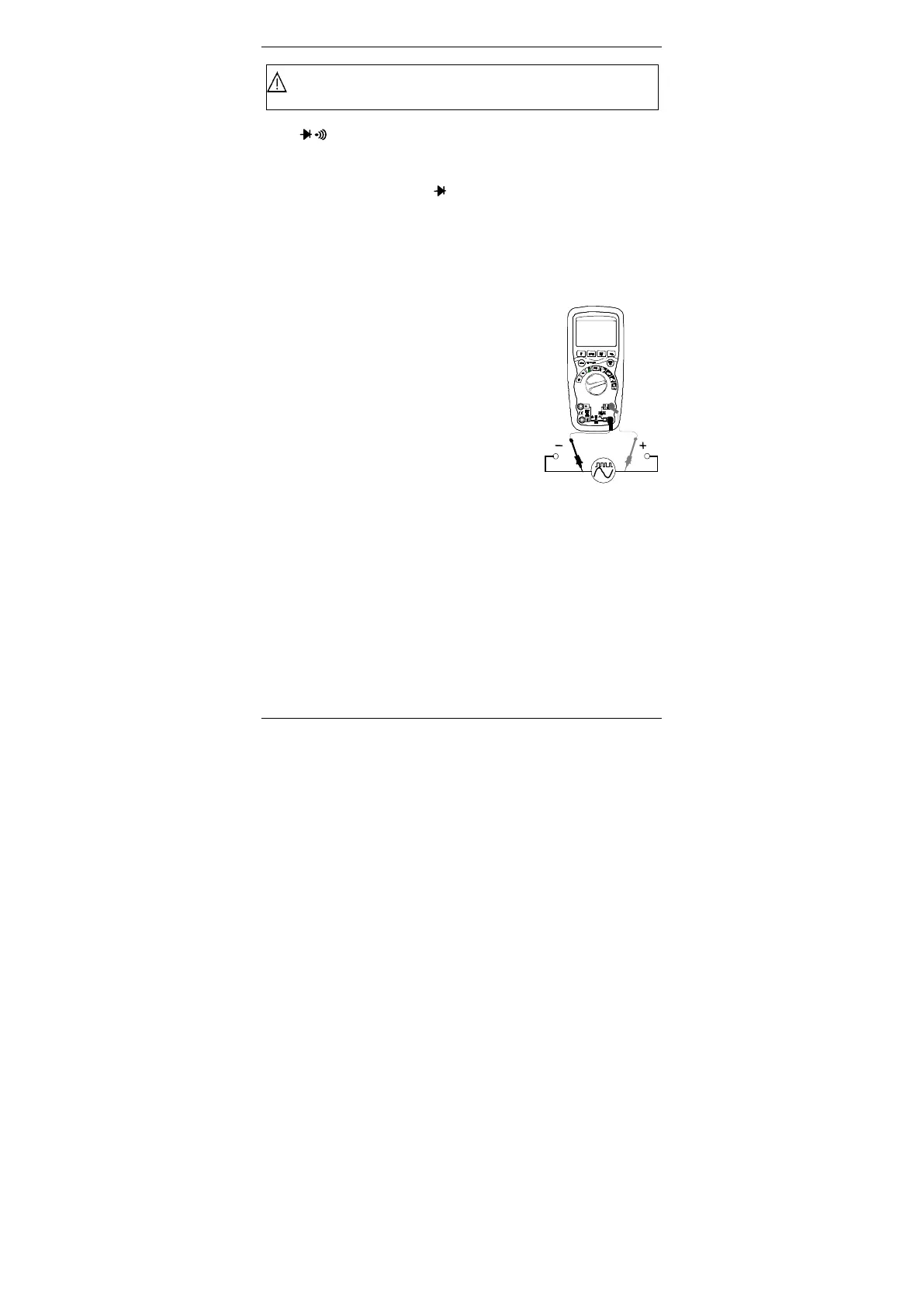

3.10 Messen von Frequenzen/Tastverhältnis (elektronisch)
1. Stellen Sie den Funktionswahlschalter in die
Position „Hz %“.
2. Drücken Sie auf Hz % Taste, um „Hz“
anzuzeigen.
3. Stecken Sie den Bananenstecker der
schwarzen Messleitung in die Minus (-)
COM-Buchse und den der roten Messleitung
in die Plus (+) Buchse.
4. Halten Sie die Tastspitzen an die zu
prüfenden Punkte des Stromkreises.
5. Die gemessene Frequenz erscheint in der
Anzeige.
6. Drücken Sie erneut auf Hz/% Taste, um „%“
anzuzeigen.
7. Das Tastverhältnis wird in Prozent angezeigt.
3.11 Automatische/manuelle Wahl der Messgröße
Beim Einschalten befindet sich das Multimeter im Modus
„automatischer Wechsel der Messgröße“ und wählt automatisch den
für die durchgeführten Messungen geeigneten Wert. Dies ist in der
Regel der bestgeeignete Modus für die Mehrzahl der Messungen.
Wenn eine manuelle Wahl der Messgröße notwendig ist, gehen Sie
wie folgt vor:
1. Drücken Sie auf RANGE. Die Anzeige „AUTO“ erlischt.
2. Drücken Sie mehrmals auf RANGE, um die verfügbaren
Messgrößen aufzurufen, bis der gewünschte Wert angezeigt wird.
