Multimetrix DMM 220 - Control de Continuidad; Control de Diodo

Capítulo V
76 DMM220

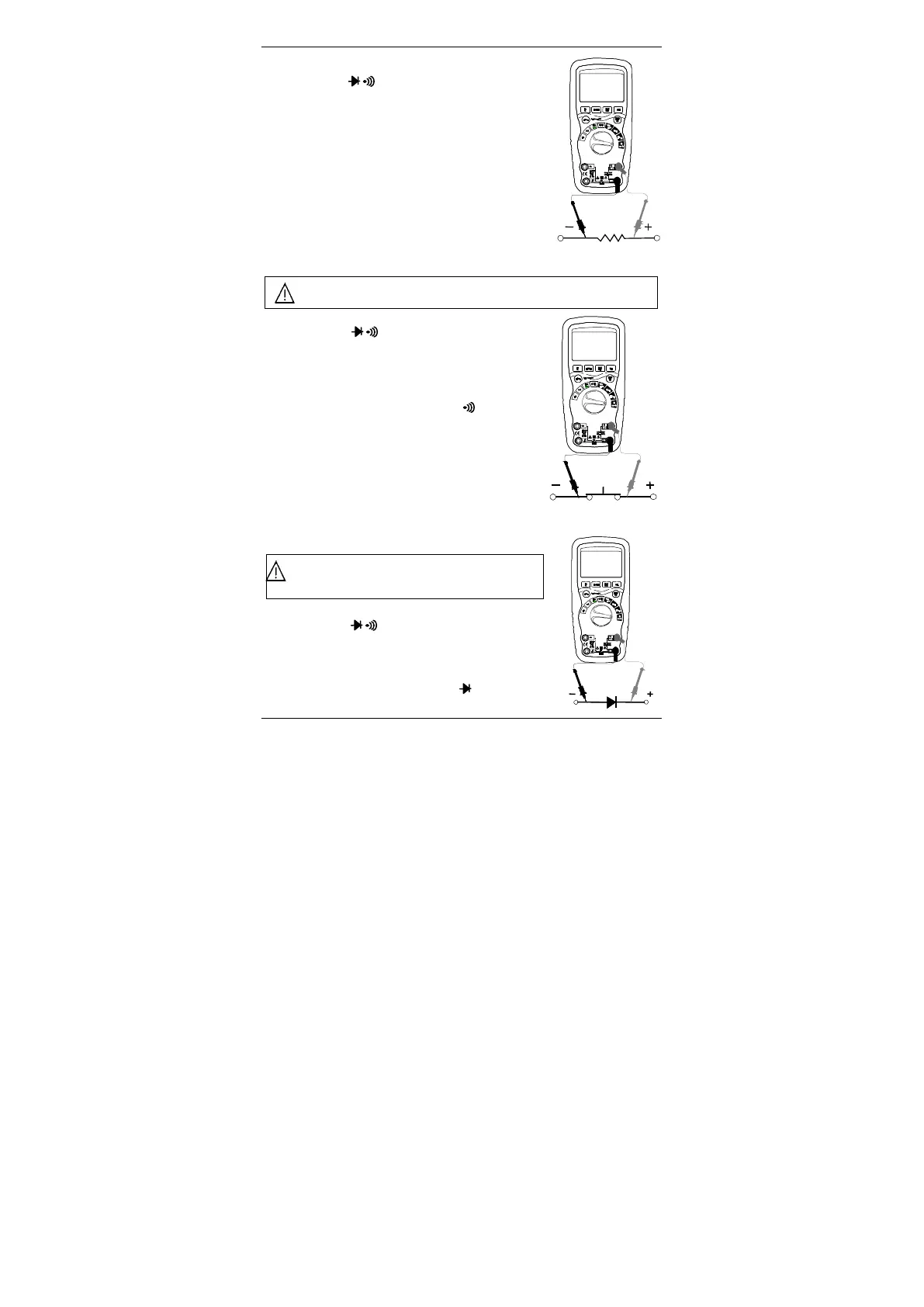

1. Ponga el conmutador de funciones en la
posición Ω .
2. Introduzca la ficha banana del cable negro en
el borne negativo COM.
3. Introduzca la ficha banana del cable rojo en el
borne positivo +.
4. Pulse el botón MODE para ver “
Ω
”.
5. Aplique las puntas de prueba en los puntos
del circuito a probar. Es preferible
desconectar un lado de la parte a medir para
que el resto del circuito no falsee la medida.
Aparece el valor medido.
3.8 Control de continuidad
Para evitar cualquier riesgo de deterioro, ponga el circuito a
probar fuera de tensión antes de medir una continuidad.
1. Ponga el conmutador de funciones en la
posición Ω .
2. Introduzca la ficha banana del cable negro
en el borne negativo COM.
Introduzca la ficha banana del cable rojo en
el borne positivo +.
3. Pulse el botón MODE para ver “ ” y “Ω” en
la pantalla.
4. Aplique las puntas de prueba en los puntos
del circuito a probar.
5. Cualquier resistencia superior a 100 Ω para
la señal sonora emitida por el instrumento.
Si el circuito está abierto, la pantalla indica
“OL”.
3.9 Control de diodo
Para evitar cualquier riesgo de deterioro,
ponga el circuito a probar fuera de tensión
antes de medir un diodo.
1. Ponga el conmutador de funciones en la
posición Ω .
2. Introduzca la ficha banana del cable negro en el
borne negativo COM y la ficha banana del cable
rojo en el borne positivo +.
3. Pulse el botón MODE para ver y V en la
pantalla.
