Capítulo V
DMM220 73

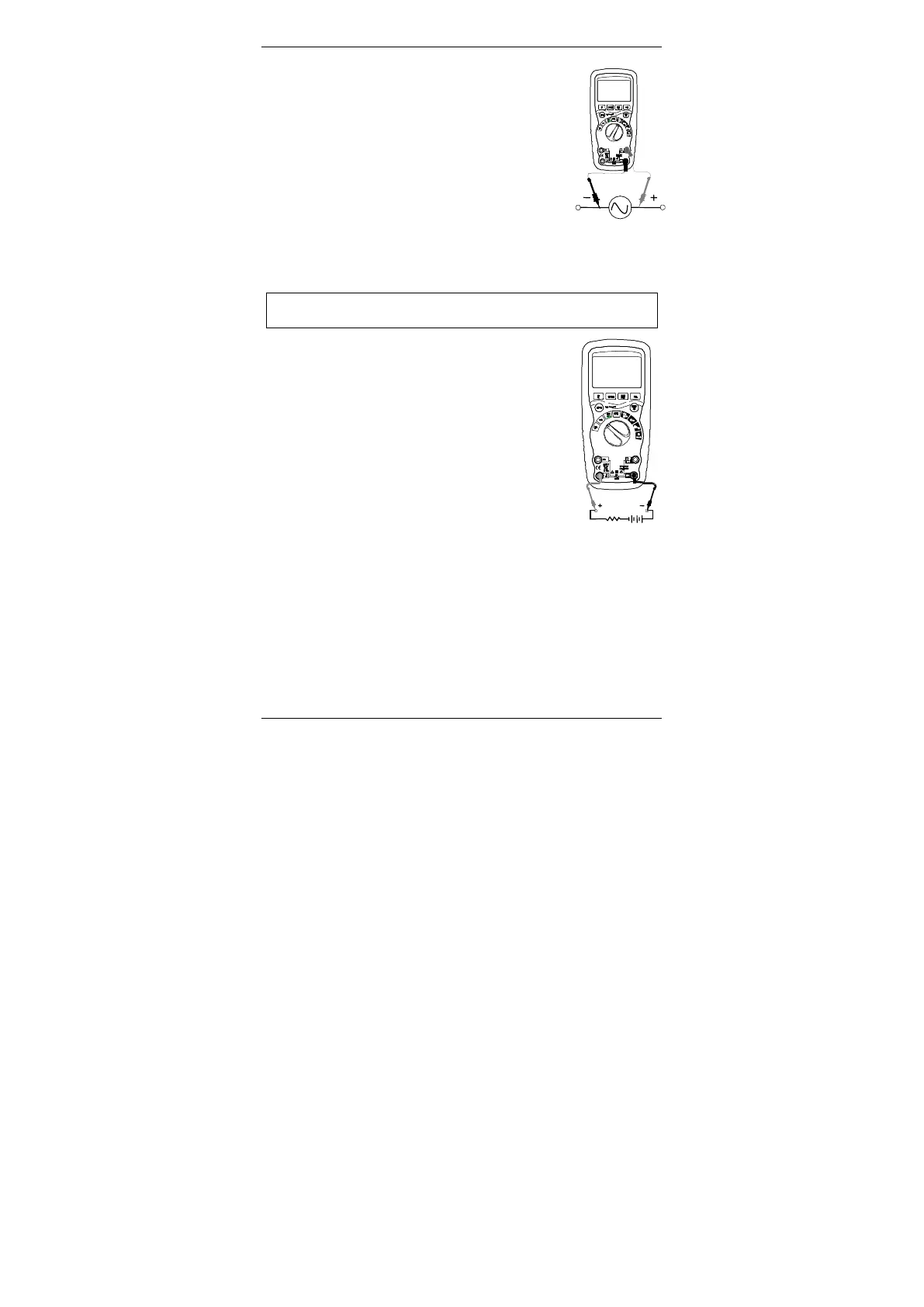

1. Ponga el conmutador de función en la posición
VAC/Hz/%.
2. Introduzca la ficha banana del cable negro en el
borne negativo COM y la ficha banana del cable
rojo en el borne positivo +.
3. Aplique las puntas de prueba en los puntos del
circuito a probar.
4. La tensión medida aparece en la pantalla.
5. Pulse Hz% para indicar "Hz".
6. Aparece la frecuencia medida en la pantalla.
7. Pulse de nuevo el botón Hz% para indicar “%”.
8. Aparece la relación cíclica en porcentaje.
3.3 Medidas de corriente continúa
No mida una corriente de 20 A durante más de 30 segundos.
Un tiempo mayor podría dañar el aparato y los cables.
1. Introduzca la ficha banana del cable negro en el
borne COM negativa.
2. Para una medida de corriente continua inferior a
6.000 µA, ponga el conmutador de funciones en
la posición µA e introduzca la ficha banana del
cable rojo en el borne µA/mA.
3. Para una medida de corriente continua hasta
600 mA, ponga el conmutador de funciones en la
posición mA e introduzca la ficha banana del
cable rojo en el borne µA/mA.
4. Para las medidas de corriente continua hasta
20 A, ponga el conmutador de funciones en la
posición 10A e introduzca la ficha banana del
cable rojo en el borne 10A.
5. Pulse el botón MODE para que aparezca “DC” en la pantalla.
6. Ponga el circuito a medir fuera de tensión, y luego abra el circuito
en el punto donde se desea medir la corriente.
7. Aplique las puntas de prueba en los puntos del circuito a probar.
8. Ponga el circuito bajo tensión.
9. Aparece la corriente medida en la pantalla.
