2. DESCRIZIONE

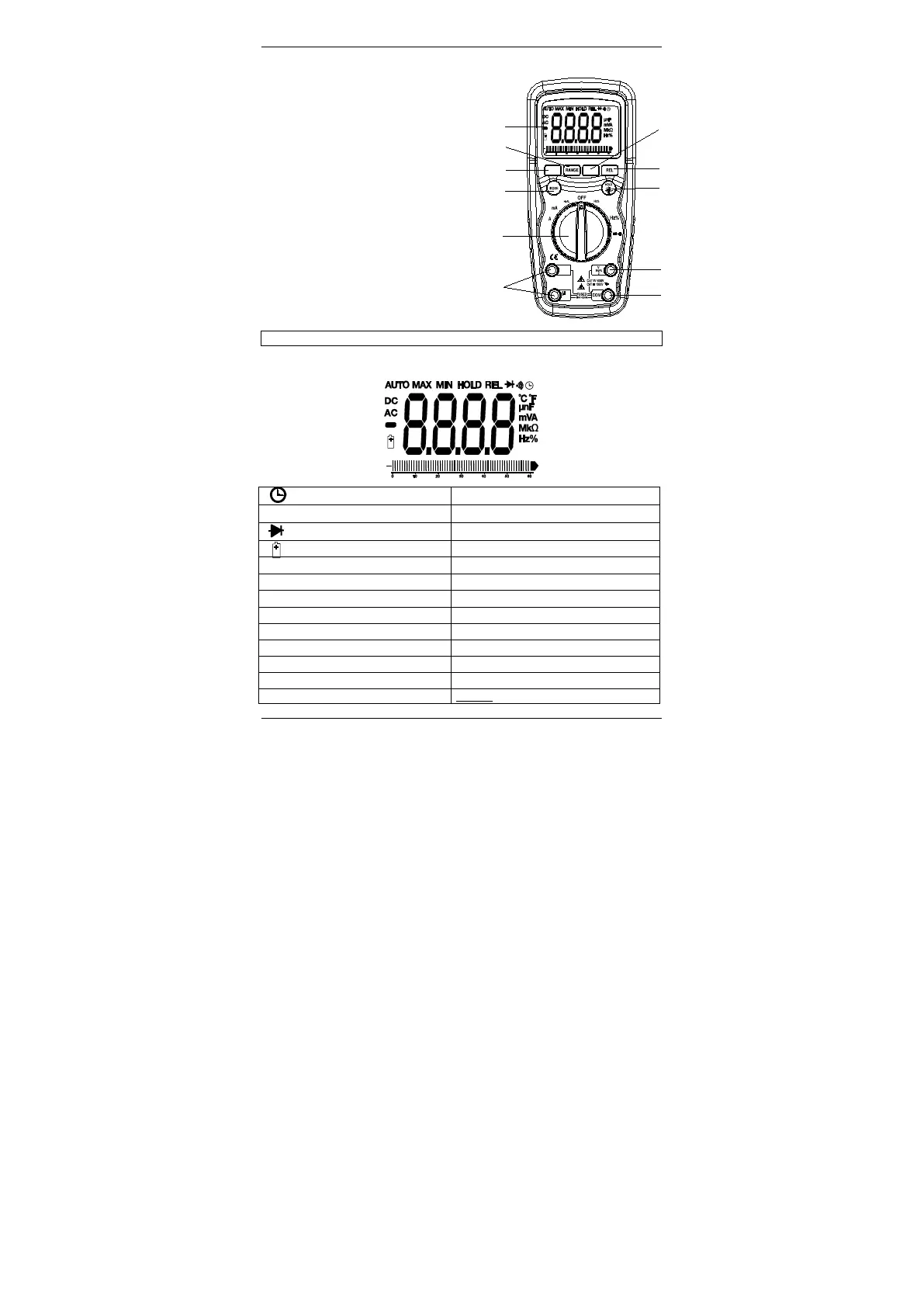

2.1 Comandi e terminali
1. Display LCD 6000 punti
2. Bottone di selezione della portata
di misura
3. Bottone Hz e %
4. Bottone MODE
5. Commutatore di funzione
6. Terminali d'entrata mA, µA 10A
7. Terminale d’entrata negativo COM
8. Terminale d'entrata positivo V+,
Ω, Temp, µF
9. Bottone di mantenimento della
visualizzazione e della
retroilluminazione
10. Bottone RELATIVO
11. Bottone MAX/MIN
 Il sostegno e il vano delle pile si trovano nel retro dell’apparecchio.
2.2 Simboli e abbreviazioni
Spegnimento automatico
Hz
Hertz (frequenza)
•)))
Continuità
V
Volt
Controllo di diodo
%
Rapporto ciclico
Stato della pila
REL
Misura relativa
µ
micro (10
-6
) (ampère)
AUTO
Portata automatica
m
milli (10
-3
) (volt, ampère)
HOLD
Mantenimento della visualiz.
A
Ampère
MIN
Minimo
k
kilo (10
3
) (ohms)
MAX
Massimo
M
mega (10
6
) (ohms)
AC
Corrente alternata
Ω
Ohms
DC
Corrente continua
°F
Gradi Fahrenheit
n
Capacità espressa in nF
°C
Gradi Celsius
F
Capacità espressa in farad
_
Polarità negativa
IIIIIIIIIIII
Bargraph
11
1
V
AC
6
mA
10A
A
4
5
3
2
10A
μ
H
z
%
MAX
MIN
8
7
10
9
Ω
V
DC
