Kapitel III
DMM220 39

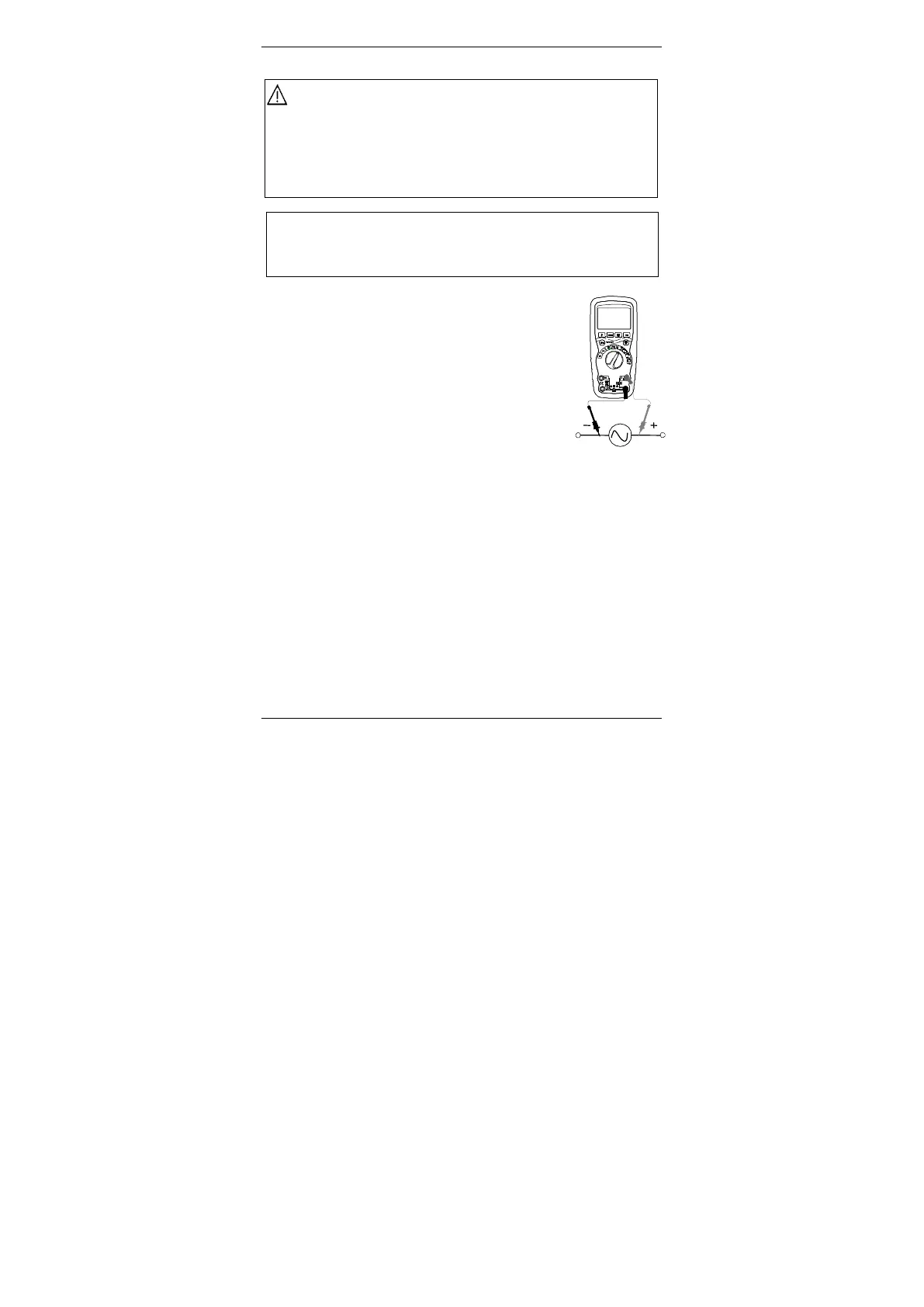

3.2 Messen von Alternativspannungen (Frequenz, Tastverhältnis)
Stromschlaggefahr.
Bei bestimmten Wandsteckdosen mit sehr tief liegenden
Kontakten kann es vorkommen, dass die Tastspitzen sich als zu
kurz erweisen, um den spannungsführenden Teil zu erreichen.
Das Multimeter kann daher 0 V anzeigen, obwohl die
Wandsteckdose Spannung führt. Vergewissern Sie sich, dass
die Tastspitzen die spannungsführenden Teile berühren, bevor
Sie darauf schließen, dass keine Spannung vorhanden ist.
Messen Sie keine Wechselspannungen, wenn ein Motor im
Stromkreis gerade ein- oder abgeschaltet wird. Es kann in
diesem Fall zu Spannungsspitzen kommen, die das Multimeter
beschädigen können.
1. Stellen Sie den Funktionswahlschalter in die
Position VAC/Hz/%.
2. Stecken Sie den Bananenstecker der schwarzen
Messleitung in die Minus (-) COM-Buchse und
den der roten Messleitung in die Plus (+) Buchse.
3. Halten Sie die Tastspitzen an die zu prüfenden
Punkte des Stromkreises.
4. Die gemessene Spannung erscheint in der
Anzeige.
5. Drücken Sie auf Hz %, um „Hz“ anzuzeigen.
6. Die gemessene Frequenz erscheint in der
Anzeige.
7. Drücken Sie erneut auf Hz %, um „%“ anzuzeigen.
8. Das Tastverhältnis wird in Prozent angezeigt.
