Multimetrix DMM 220 - Descripción; Funciones y Bornes; Símbolos y Abreviaturas

Capítulo V
DMM220 71
2. DESCRIPCIÓN

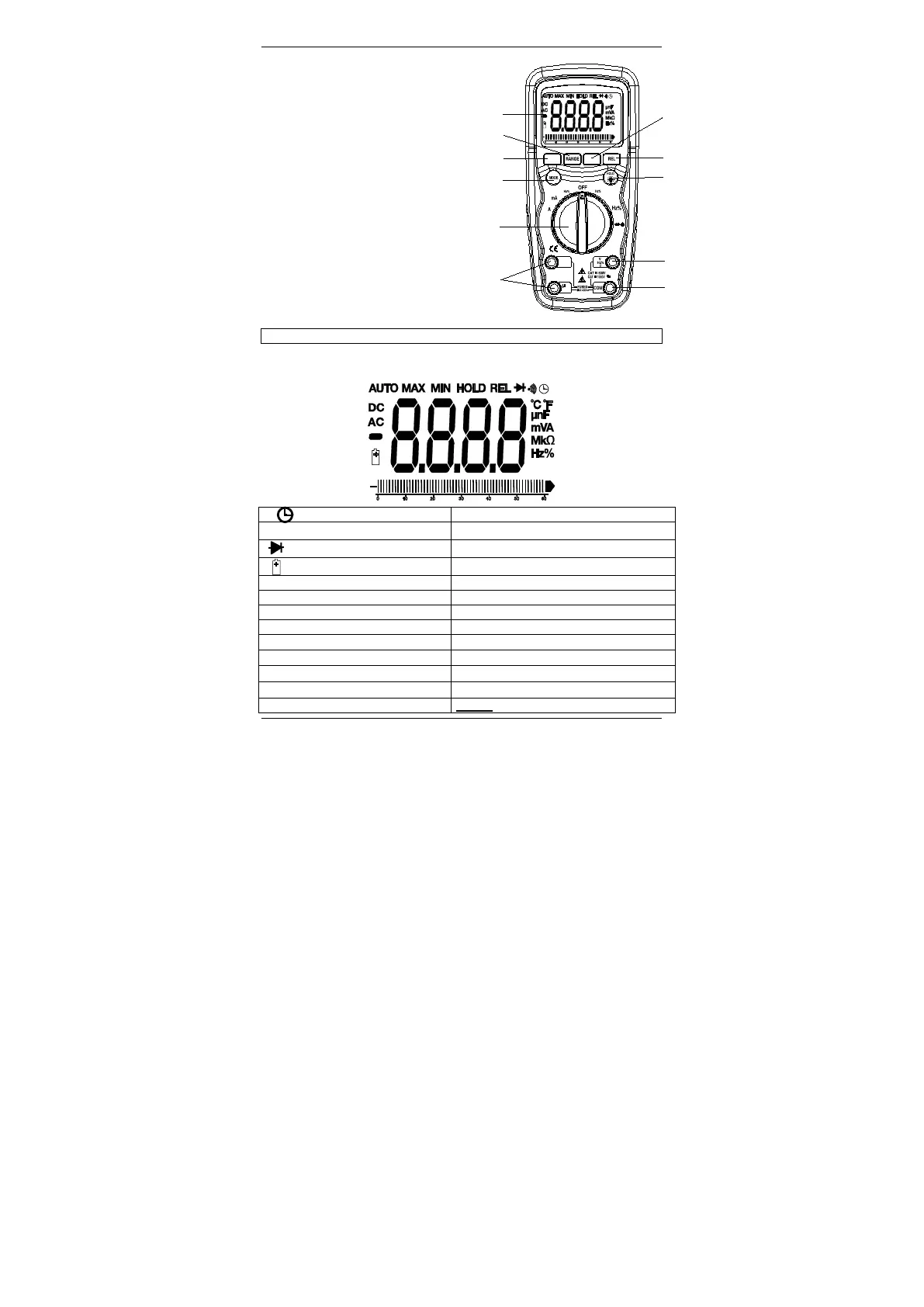

2.1 Funciones y bornes
1. Pantalla LCD 6.000 puntos
2. Botón de selección del calibre de
medida
3. Botón Hz y %
4. Botón Mode
5. Conmutador de funciones
6. Bornes de entrada mA, µA 10A
7. Borne de entrada negativo COM
8. Borne de entrada positivo V+, Ω,
Temp, µF
9. Botón de fijación de la
visualización y de retroiluminación
10. Botón RELATIF
11. Botón MAX/MIN
 La varilla y el compartimiento de pilas se encuentran atrás del aparato.
2.2 Símbolos y abreviaturas
Apagado automático
Hz
Hertzio (frecuencia)
•)))
Continuidad
V
Voltios
Control de diodo
%
Relación cíclica
Estado de la pila
REL
Medida relativa
µ
micro (10
-6
) (amperios)
AUTO
Calibre automático
m
mili (10
-3
) (voltios, amperios)
HOLD
Fijación de la visualización
A
Amperios
MIN
Mínimo
k
kilo (10
3
) (ohmios)
MAX
Máximo
M
mega (10
6
) (ohmios)
AC
Corriente alterna
Ω
Ohmios
DC
Corriente continua
°F
Grados Fahrenheit
n
Capacidad expresada en nF
°C
Grados Celsius
F
Capacidad expresada en F
_
Polaridad negativa
IIIIIIIIIIII
Barógrafo
11
1
V
AC
6
mA
10A
A
4
5
3
2
10A
μ
H z
%
MAX
MIN
8
7
10
9
Ω
V
DC
