Guide d’installation de NI-DAQmx et des périphériques DAQ 12 ni.com

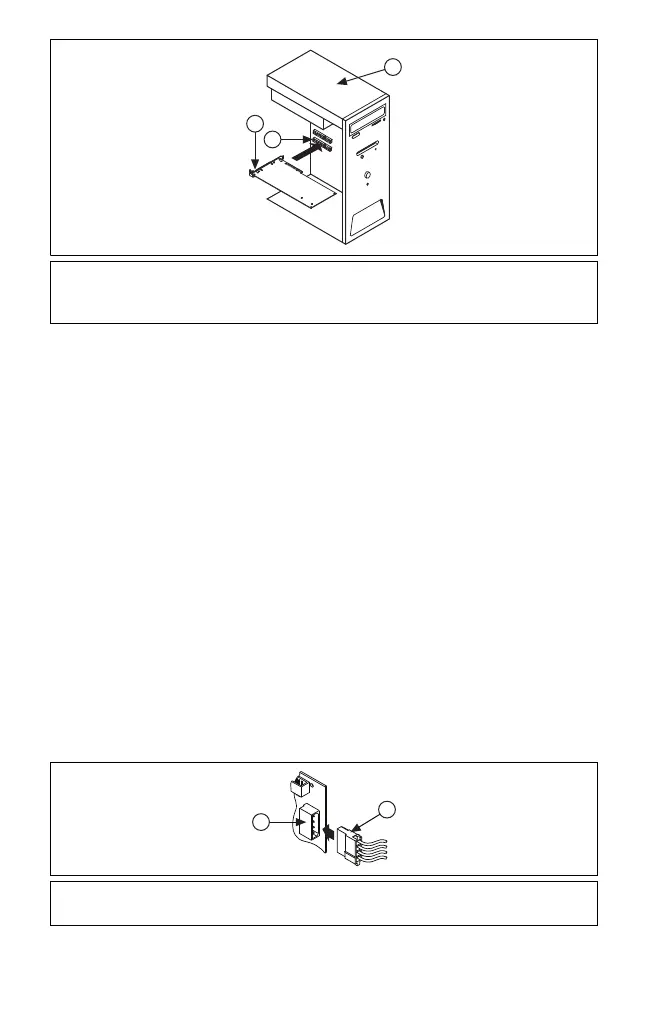

Figure 2. Installation d’une carte PCI/PCI Express
4. Insérez la carte dans l’emplacement système PCI/PCI Express approprié.
Faites-la basculer doucement pour qu’elle se mette complètement en
place. Ne forcez pas sur la carte pour l’enficher dans son emplacement.
Conformément à la norme PCI, les cartes DAQ NI PCI qui possèdent un
connecteur Universal PCI sont supportées par les bus conformes PCI, y
compris PCI-X. Vous ne pouvez pas installer de cartes PCI Express dans
des emplacements PCI et vice versa. Les cartes PCI Express peuvent être
enfichées dans un emplacement PCI Express plus large. Pour obtenir des
directives, reportez-vous à
ni.com/pciexpress/f.
5. Fixez le support de fixation de la carte au rail du panneau arrière de
l’ordinateur.
6. (Facultatif) Sur les cartes NI PCI Express des séries M et X, comme les
cartes NI PCIe-625x/635x, branchez le connecteur d’alimentation du PC
à celui de lecteur de disque de la carte. Reportez-vous au manuel de
l’utilisateur du périphérique sur le média de NI-DAQmx pour savoir
quand utiliser le connecteur d’alimentation de lecteur de disque. Utilisez
un connecteur d’alimentation de lecteur de disque qui ne se trouve pas sur
la même chaîne d’alimentation que le disque dur.
Figure 3. Connexion de l’alimentation de lecteur de disque à la carte PCI Express
1 Carte DAQ PCI/PCI Express
2 Emplacement système PCI/PCI Express
3 PC avec emplacement PCI/PCI Express
1 Connecteur d’alimentation de lecteur de disque de la carte
2 Connecteur d’alimentation de lecteur de disque du PC
1
2
