Installationsanleitung für NI-DAQmx und DAQ-Geräte 23 ni.com

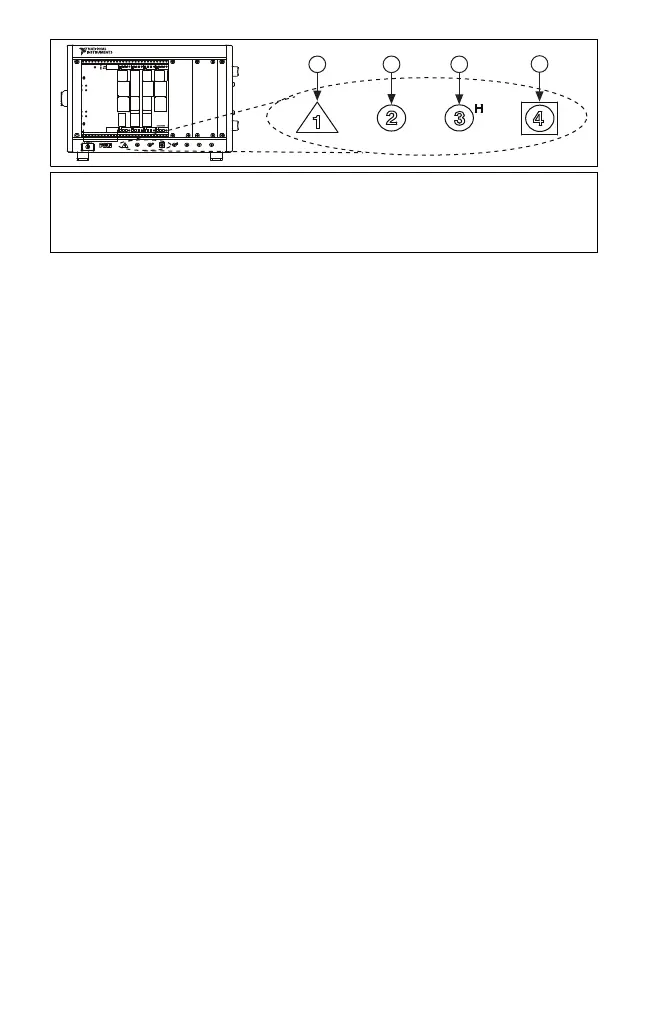

Abbildung 5. Symbole für PXI-Express-/PXI-Express-Hybrid-/PXI-Steckplätze
PXI-Module können in PXI-Express-Chassis verwendet werden, da
solche Chassis auch normale PXI-Steckplätze enthalten. Manche
PXI-Module können in Hybrid-Steckplätzen betrieben werden.
PXI-Express-Module können ausschließlich PXI-Express- und
PXI-Express-Hybrid-Steckplätze belegen. Weitere Einzelheiten finden
Sie in der Dokumentation.
3. Entfernen Sie die Blende eines freien PXI- bzw. PXI-Express-
Steckplatzes.
4. Berühren Sie zur elektrostatischen Entladung ein beliebiges Metallteil
des Gehäuses.
5. Vergewissern Sie sich, dass der Arretierhebel des Moduls nicht einge-
rastet ist.
6. Schieben Sie das Modul entlang der Führungsschienen in das Gehäuse.
7. Drücken Sie das Modul so weit in das Gehäuse, bis es die Steckerleiste
berührt.
8. Wenn Sie einen Widerstand fühlen, ziehen Sie den Arretierhebel nach
oben und drücken Sie die Karte vollständig in den Steckplatz.
9. Schrauben Sie die Frontplatte an der Montageschiene des Chassis fest.
10. Stecken Sie den Netzstecker ein und schalten Sie das Chassis ein.
USB-Geräte
Zur Installation von Software und Geräten von National Instruments benöti-
gen Sie Administratorrechte. USB-Geräte von National Instruments werden
wie folgt angeschlossen:
1. Befestigen Sie die Kabel für die Stromversorgung.
• BP-1-Akkupacks sind der Beschreibung entsprechend
anzuschließen.
• Für manche Geräte von National Instruments mit USB-Anschluss ist
eine separate Spannungsversorgung erforderlich. Überprüfen Sie bei
1 Steckplatz des PXI-Express-Controllers
2 Steckplatz für PXI-Express-Module
3 Steckplatz für PXI-Express-Hybrid-Module
4 Steckplatz für PXI-Express-Timing-Module
NI PXIe-1062Q
1
2
3
4
