Guide d’installation de NI-DAQmx et des périphériques DAQ 14 ni.com
2. Identifiez un emplacement PXI/PXI Express supporté dans le châssis.
Certains périphériques ont des spécifications précises en ce qui concerne
l’emplacement PXI/PXI Express ; pour en savoir plus, reportez-vous à la
documentation du périphérique.

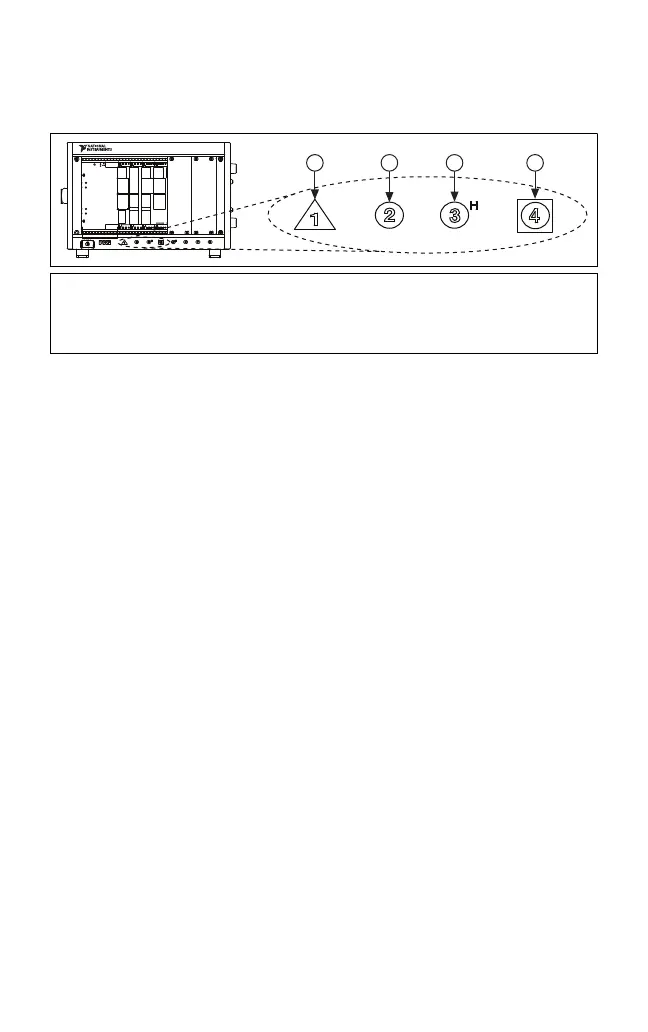

Figure 5. Symboles pour les emplacements PXI Express/PXI Express hybrides/PXI
Si vous utilisez un châssis PXI Express, vous pouvez installer les
périphériques PXI dans les emplacements PXI. Si un périphérique PXI
est compatible avec les emplacements hybrides, vous pouvez utiliser les
emplacements PXI Express hybrides. Les périphériques PXI Express
ne peuvent être logés que dans les emplacements PXI Express et
PXI Express hybrides. Reportez-vous à la documentation du châssis pour
plus de précisions.
3. Retirez le cache de protection d’un emplacement PXI/PXI Express vide.
4. Touchez une partie métallique du châssis pour décharger l’électricité
statique.
5. Vérifiez que le dispositif d’insertion/éjection du module PXI/
PXI Express n’est pas verrouillé et n’offre aucune résistance lorsqu’il est
actionné.
6. Placez les bords du module PXI/PXI Express dans les guides de module
en haut et en bas du châssis.
7. Faites glisser le périphérique dans l’emplacement PXI/PXI Express
jusqu’au fond du châssis.
8. Dès que vous sentez une résistance, relevez le dispositif
d’insertion/éjection pour verrouiller le périphérique.
9. Fixez le panneau avant du périphérique au châssis à l’aide des vis de
montage du panneau avant.
10. Branchez le châssis PXI/PXI Express et mettez-le sous tension.
1 Emplacement du contrôleur système PXI Express
2 Emplacement périphérique PXI Express
3 Emplacement périphérique PXI Express hybride
4 Emplacement de cadencement système PXI Express
NI PXIe-1062Q
1
2
3
4
