National Instruments PXI-5661 User Manual

NI PXI-5660
スタートアップガイド
10 ni.com/jp
6. NI 5660
モジュールを相互接続する
NI 5600
および
NI 5620
はモジュールのフロントパネルを介して相互接続されます。
RF
ベ
クトル信号アナライザハードウェアモジュールのフロントパネルコネクタを相互接続するに
は、図
3
に示すように、手順
1
から
6
に従ってください。

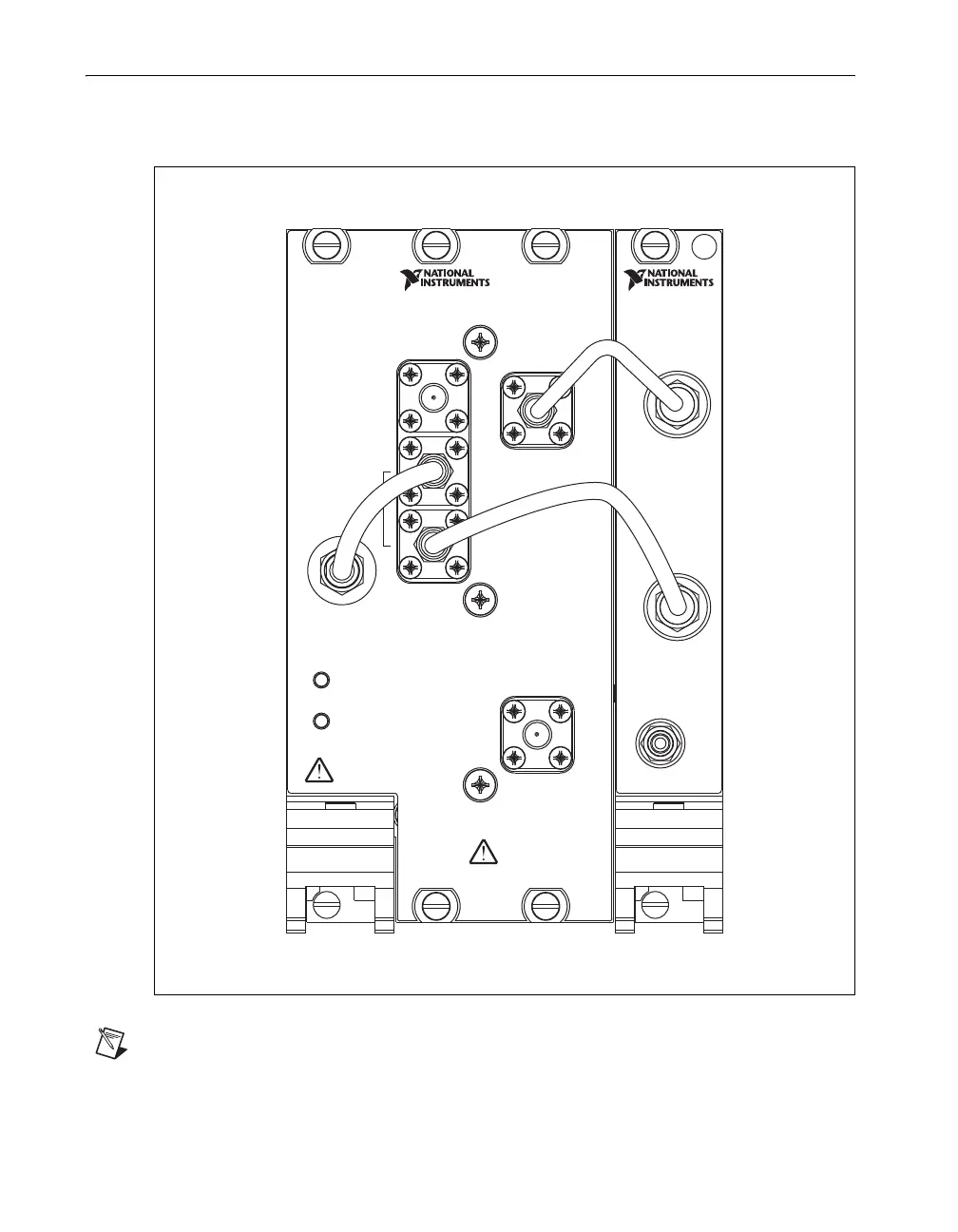

図
3
付属の
NI 5660
ケーブルを使用したデバイスの相互接続
メモ 公開されている
NI 5660 RF
ベクトル信号アナライザの仕様は付属ケーブルの使用
を前提としています。それ以外のケーブルを使用するとパフォーマンスに影響する場合
があります。
FREQ. REF IN
50 Ω
+16 dBm MAX
±5V DC MAX
10 MHz OUT
1 V pp 50 Ω
PXI 10 MHz I/O
50 Ω
+23 dBm MAX
± 5 V DC MAX
INPUT
50 Ω
0 V DC MAX
50 Ω
+16 dBm MAX
50 Ω
+20 dBm MAX
OUTPUT
50 Ω
5 MHz - 25 MHz
INPUT
REF CLK IN
PFI 1
NI 5600
NI 5620
64 MS/s Digitizer
POWER
STATUS
RF DOWNCONVERTER
+20 dBm MAX
+30 dBm MAX
WITH ATTN
