NI PXI-5660
スタートアップガイド
NI 5620 IF
デジタイザモジュール
図
11
に示すように、
NI 5620 IF
デジタイザモジュールのフロントパネルには
3
つのコネク
タがあります。
図
11

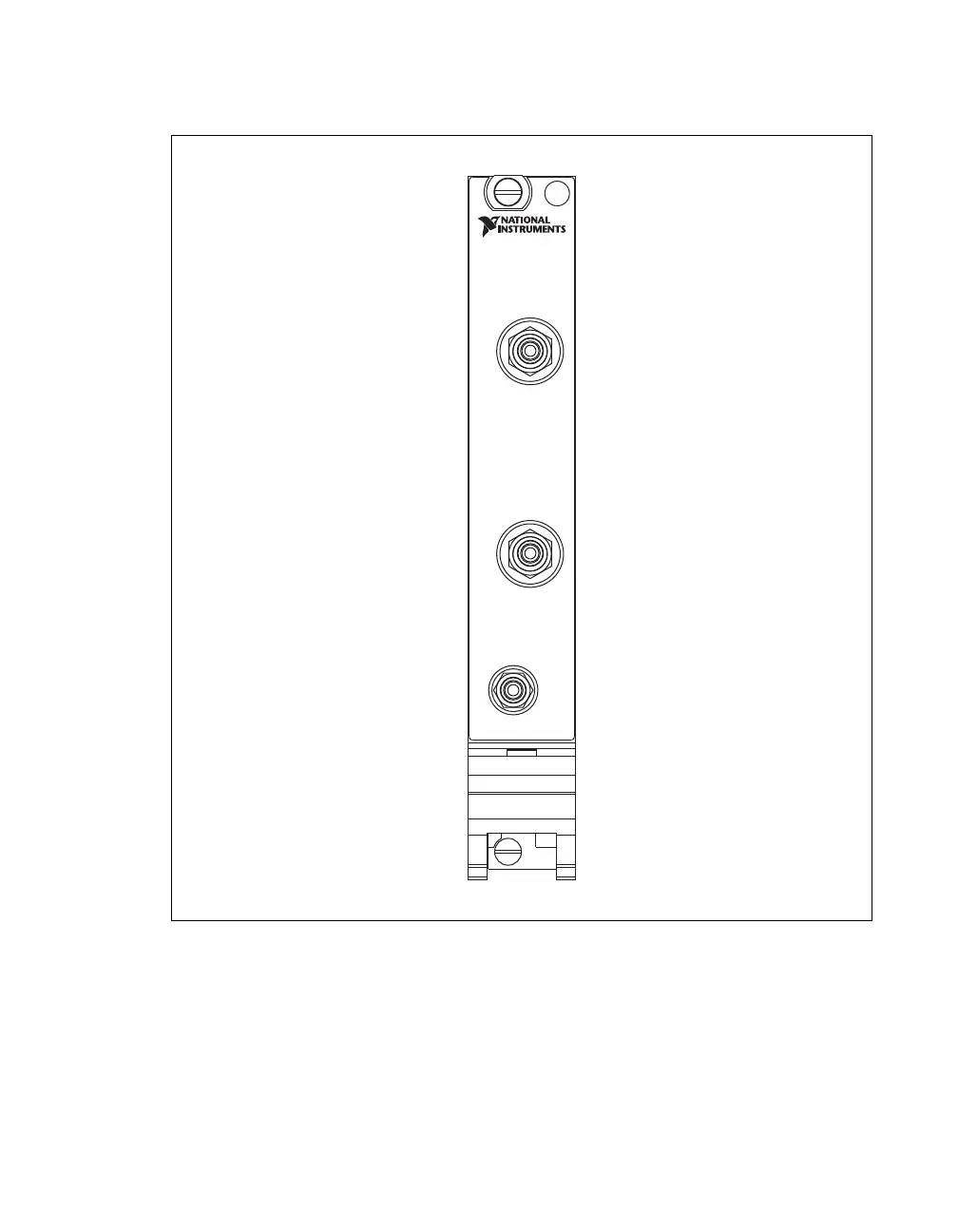

NI 5620 IF
デジタイザモジュールのフロントパネル
50
Ω
+20 dBm MAX
50
Ω
+16 dBm MAX
INPUT
REF CLK IN
PFI 1
NI 5620
64 MS/s Digitizer
47
49
Table of Contents
English
2
Conventions
1
Table of Contents
2
Verifying System Requirements
2
Unpacking
3
Verifying Kit Contents
4
Other Required Items
4
Installing the Software
5
Installing the ni 5660
6
Installing the ni 5600 RF Downconverter Module
6
Installing the ni 5620 if Digitizer Module
7
Installing PXI Modules
7
Uninstalling PXI Modules
8
Interconnecting the ni 5660 Modules
8
Cooling Considerations
10
Configuring and Programming the ni 5660
10
Rename both Modules
11
Acquiring Data Interactively
11
Configuring Hardware Programmatically
14
Introduction to the Spectral Measurements Toolkit
17
Appendix A: Hardware Front Panel Connectors and Indicators
17
NI 5600 RF Downconverter Module
18
NI 5620 if Digitizer Module
20
Appendix B: Troubleshooting
21
Installation
21
Configuration
23
Technical Support and Professional Services
24
Measurements
24
日本語
26
表記規則
26
システム要件を確認する
27
デバイスをパッケージから取り出す
27
キットの内容を確認する
28
その他必要となるもの
29
ソフトウェアをインストールする
31
Ni 5600 Rf ダウンコンバータモジュールを取り付ける
32
Ni 5620 if デジタイザモジュールを取り付ける
32
Ni 5660 を取り付ける
32
Pxi モジュールを取り付ける
32
Pxi モジュールを取り外す
34
Ni 5660 モジュールを相互接続する
35
冷却について
36
Ni 5660 を構成およびプログラミングする
37
両方のモジュール名を変更する
38
対話式にデータを集録する
38
ハードウェアをプログラム的に構成する
41
スペクトル計測ツールキットの概要
44
Ni 5600 Rf ダウンコンバータモジュール
45
付録 A: ハードウェアフロントパネルのコネクタおよびインジケータ
45
Ni 5620 if デジタイザモジュール
48
付録 B: トラブルシューティング
49
取り付け
49
技術サポートおよびプロフェッショナルサービス
53
