Navien NFB Series User Manual

20 Installation de la tuyauterie du circuit
Lors de l’installation de la soupape de détente, suivez ces
instructions:
●
Assurez-vous que la capacité de refoulement de la soupape
est supérieure ou égale à la pression nominale maximale du
système de chauffage de l’espace de la chaudière.
●
Assurez-vous que la puissance nominale maximale (BTU/h)
de la soupape de détente est supérieure ou égale au débit
calorifique maximal (BTU/h) de la chaudière.
●
Dirigez la tuyauterie de refoulement de la soupape de
détente afin que l’eau chaude n’éclabousse ni l’opérateur ni
l’équipement.
●
Fixez la conduite de refoulement à la soupape de détente et
installez l’extrémité de la conduite à moins de 150 à 300mm
(6-12po) du sol.
●
Assurez-vous que la conduite de refoulement permet une
évacuation complète, sans restriction. N’installez ni réducteur ni
autre restriction sur la conduite de refoulement.
Si la soupape de détente se décharge de façon périodique, cela
peut être dû à la dilatation thermique causée par le débordement
ou un sous-dimensionnement du réservoir d’expansion. Ne
bouchez pas la soupape de détente.

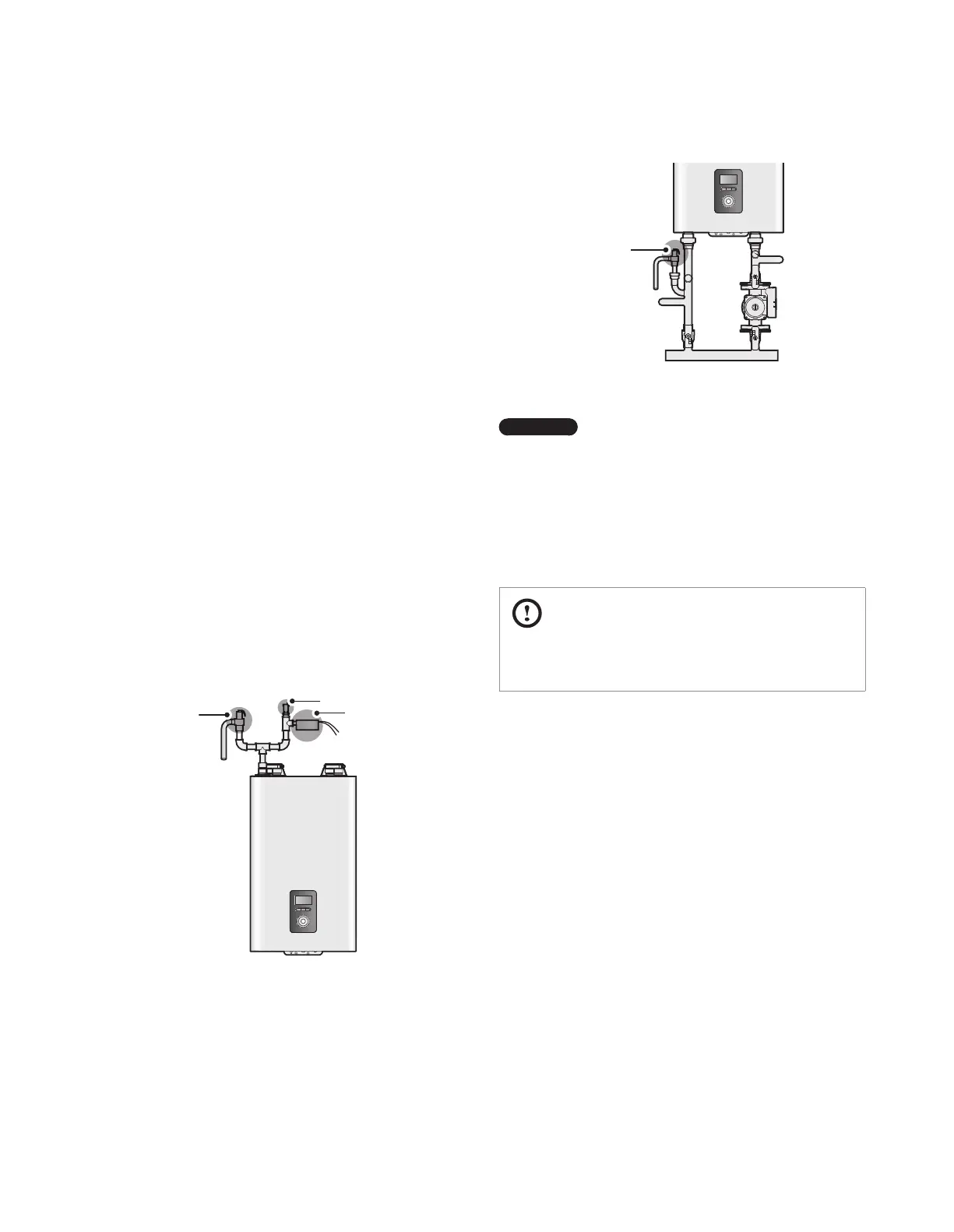

La soupape de détente peut être installée de deux manières. La
première exige que la soupape de détente soit installée sur la
chaudière alors que dans la deuxième, elle sera plutôt installée
dans un système d’admission.
Si le système installé ne comporte pas de système d’admission
Navien, vous devrez donc installer la soupape de détente avec
l’évent. L’illustration ci-dessous présente un exemple d’installation
d’une soupape de détente dans le système de ventilation.
Méthode1.
Interrupteur à
faible niveau
d’eau (LWCO)
externe
Évent
Soupape de
détente
Reportez-vous à la figure suivante pour l’installation de la
soupape de détente dans le système de chauffage de l’espace.
Une soupape de détente Watts 174A (1,9cm [
3
/
4
po], HV, max.
206,8kPa [30lb/po²]) est incluse avec la chaudière.
Soupape de
détente
Méthode2.
Remarque
Selon les conditions d’installation, des soupapes
de détente (non incluses, vendues séparément)
de jusqu’à 80psi peuvent être utilisées.
Reportez-vous à « 11.4.3 Réglage des paramètres
de fonctionnement – 16. Haut niveau de pression
du système » à la page 95 pour régler le
paramètre de limite supérieure de pression
lorsque vous utilisez une soupape de valeur
nominale supérieure.
MISE EN GARDE
Toutes les soupapes de détente achetées séparément doivent
être certifiées par l’ASME.
