21Installation de la tuyauterie du circuit
3.1.3 Tuyauterie du système de chauffage de l’espace
Lors du raccordement du système de chauffage de l’espace, suivez ces instructions :
●
Assurez-vous de bien serrer tous les raccordements pour éviter d’endommager les raccords.
●
Une fois la chaudière installée, vérifiez le fonctionnement du système de chauffage de l’espace et s’il y a des fuites.

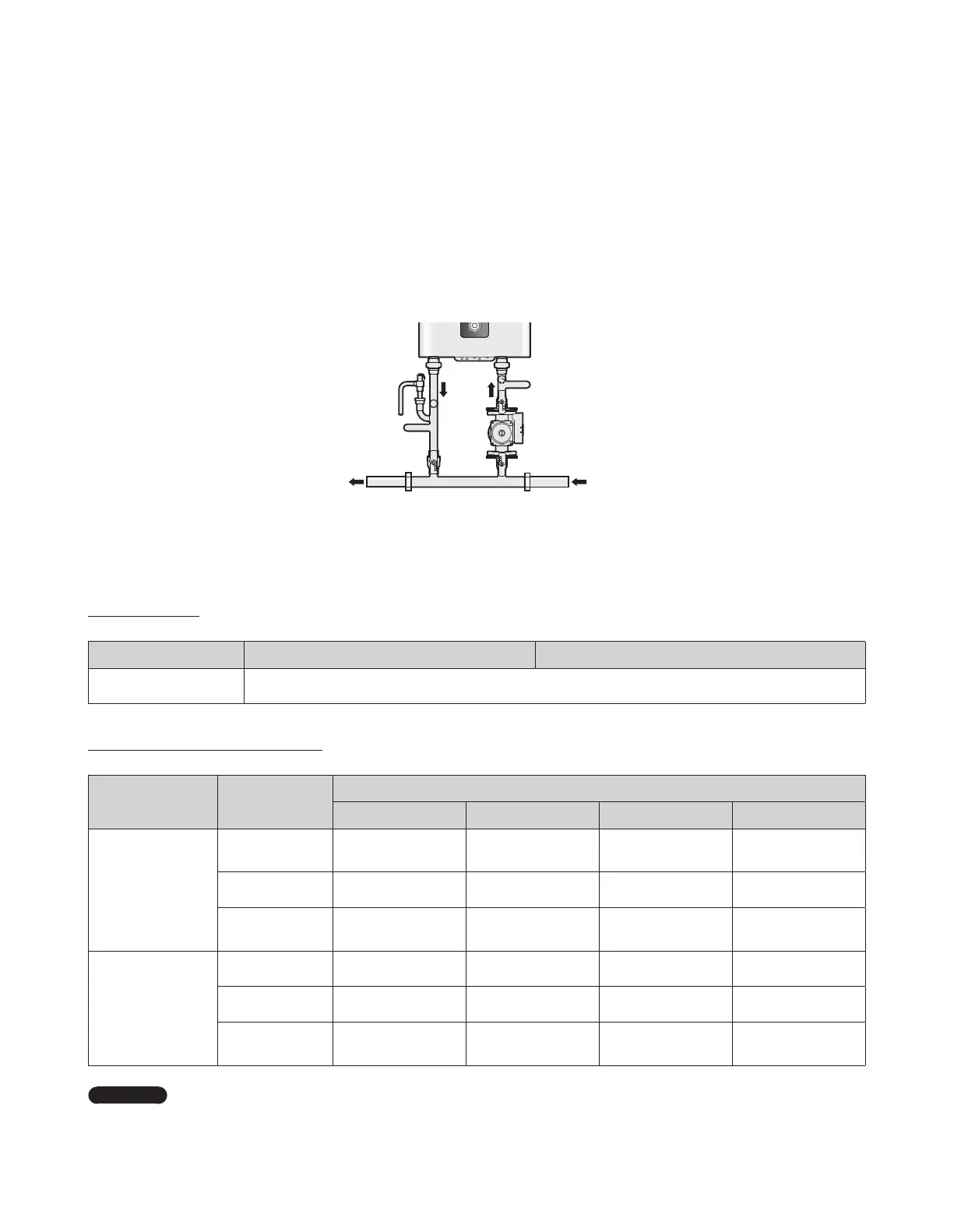

Le système d’admission Navien (en option) permet une séparation facile entre la chaudière (circuit primaire) et le système (circuits
secondaires). Reportez-vous à l’illustration ci-dessous pour un exemple des raccordements au système d’admission Navien (zone primaire).
Alimentation du chauffage
des locaux
Retour du chauffage des locaux
Les tableaux suivants dressent la liste des caractéristiques techniques des pompes disponibles et du système d’admission Navien. Si vous
n’utilisez pas l’une des pompes indiquées ci-dessous, vous devez utiliser un accélérateur muni d’un clapet antiretour installé sur la sortie de
la pompe ou une pompe avec clapet antiretour intégré.
Numéro du modèle
Élément NFB-175 NFB-200
Système d’admission
NFB-175/200
GXXX001728
Caractéristiques techniques de la pompe
Modèle
Température:
Augmentation
Modèle de pompe
Grundfos Taco Bell & Gossett Armstrong
NFB-175
20°F UPS26-99FC
0010-IFC
0013-MSF1-IFC
NRF-36 E7
25°F UPS26-99FC
0010-IFC
0015-MSF1-IFC
NRF-25 E7
35°F UPS15-58FC
005-IFC
0015-MSF1-IFC
NRF-22 Astro 30
NFB-200
20°F UPS26-99FC
0010-IFC
0013-MSF1-IFC
NRF-36 E7
25°F UPS26-99FC
007-IFC
0015-MSF1-IFC
NRF-36 E7
35°F UPS15-58FC
005-IFC
0015-MSF1-IFC
NRF-22 Astro 30
Remarque
Si vous n’utilisez pas l’une des pompes indiquées dans les tableaux ci-dessus, utilisez une pompe munie d’un clapet
antiretour intégré ou installez un clapet antiretour à la sortie de la pompe. Reportez-vous à la courbe de performance à la
page22 pour sélectionner une pompe appropriée à l’utilisation. La chaudière peut fournir un courant maximal de 2,5 A
aux bornes de connexion de la pompe de la chaudière.
