22 Installation de la tuyauterie du circuit

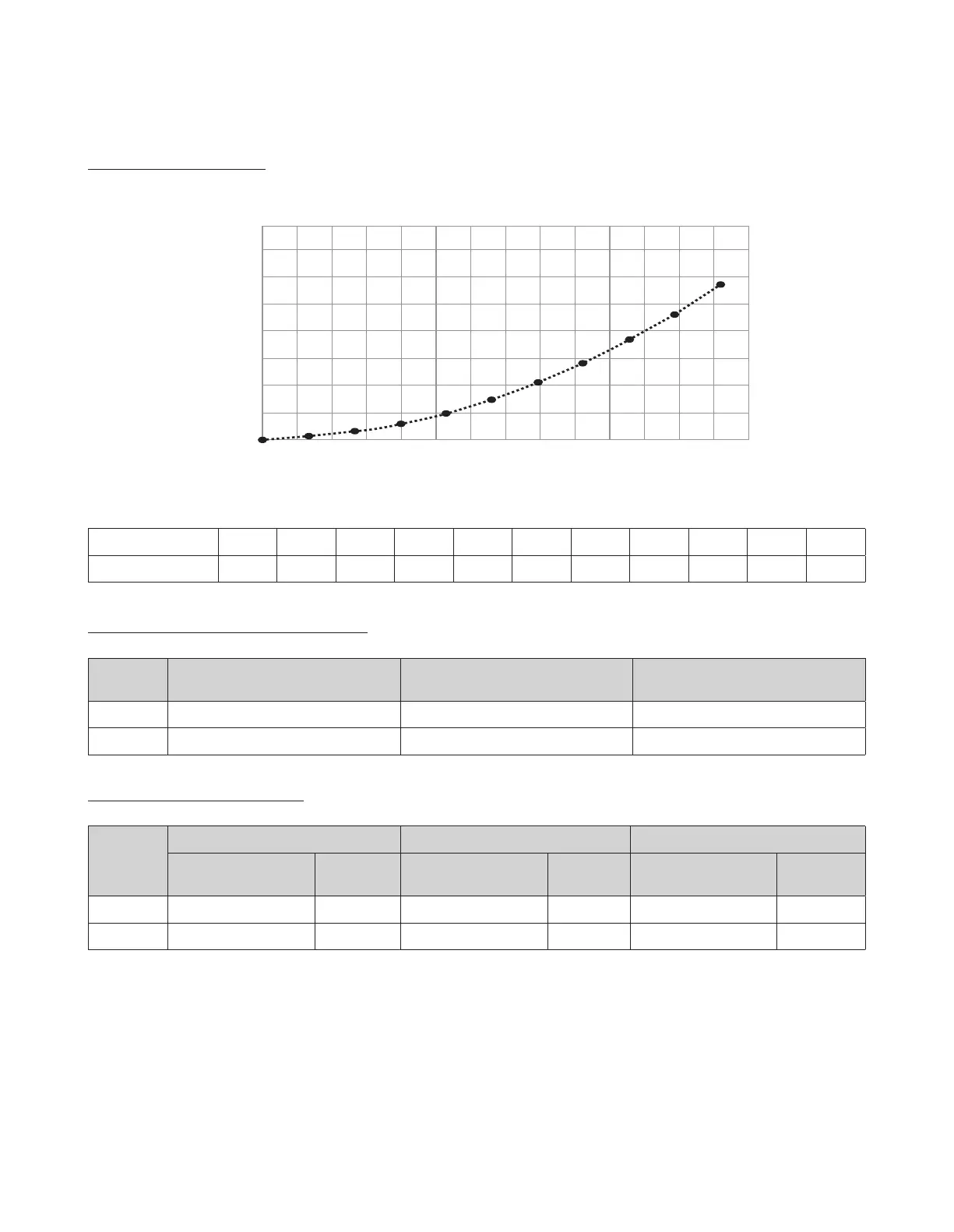

Courbe de qualité de la pompe
NFB-175/200
H[ft]
Q[GPM]
0
2
4
6
8
10
12
14
16
0 2 4 6 8 10 12
14
16 18 20 22
24 26
28
Q [gallons/minute] 0 2,6 5,3 7,9 10,6 13,2 15,9 18,5 21,1 23,8 26,4
H [pi] 0 0,3 0,7 1,1 2 3 4,3 5,6 7,4 9,2 11,5
Débits minimaux et maximaux dans la chaudière
Modèle Diamètre minimal de la conduite
Débit maximal
(gallons par minute)
Débit minimal
(gallons par minute)
NFB-175 1
1
/
4
po 23,1 7,0
NFB-200 1
1
/
4
po 26,4 8,0
Conditions de hausse de température
Modèle
20°F ΔT à 100% eau 25°F ΔT à 100% eau 35°F ΔT à 100% eau
Débit
(gallons par minute)
Longueur
(pi)
Débit
(gallons par minute)
Longueur
(pi)
Débit
(gallons par minute)
Longueur
(pi)
NFB-175 16 4,2 13 2,9 9 1,4
NFB-200 18 5,3 15 3,9 11 2,1
