26 Installation de la tuyauterie du circuit
Si l’option «b» (p. 24) est sélectionnée comme option
d’évacuation, l’utilisation du kit d’agent neutralisant de condensat
Navien est recommandée. Le condensat provenant de l’appareil
s’écoulera dans l’agent neutralisant, ce qui augmentera le pH du
condensat. Un pH plus élevé empêche la corrosion du système de
drainage de l’installation et du système d’égouts public.
Installation
●
L’entrée comporte un point de raccordement central alors que
la sortie comprend plutôt une connexion désaxée.
●
Installez l’agent neutralisant sur le mur ou le plancher avant de
le fixer avec les supports inclus avec le kit.
●
Si l’agent neutralisant est installé horizontalement, tournez-le
afin que la sortie soit au niveau le plus haut (figure1).
●
Si l’agent neutralisant est installé verticalement, assurez-vous
que la sortie est plus haute que l’entrée (figure2).
●
Assurez-vous que le condensat peut s’écouler librement dans
le drain.
●
Assurez-vous que tous les raccordements sont effectués de
manière à empêcher le retour du condensat. Utilisez une
tuyauterie résistante à la corrosion et assurez-vous de fixer
toute la tuyauterie de manière à éviter tout mouvement.
Remarque
Ne pas installer de tuyauterie pour le condensat
dans un endroit où la température descend sous
le point de congélation. Protégez la tuyauterie
dans les zones avec forte circulation piétonnière
afin de la protéger contre les dommages et la
vibration.
●
Pour plus de sécurité, installez un raccord en Y qui sera utilisé en
cas de blocage du drain du condensat. Branchez ce raccord en Y
comme illustré dans le diagramme d’installation et assurez-vous
que le condensat puisse s’écouler librement dans le drain.
●
Assurez-vous que le raccord de refoulement soit accessible.
L’accès au raccord de refoulement est requis pour l’entretien et
la vérification du pH.
●
Si la pente est insuffisante et ne permet pas le drainage,
installez une pompe d’épuisement conçue pour les chaudières
et la vidange du condensat des chauffe-eau.

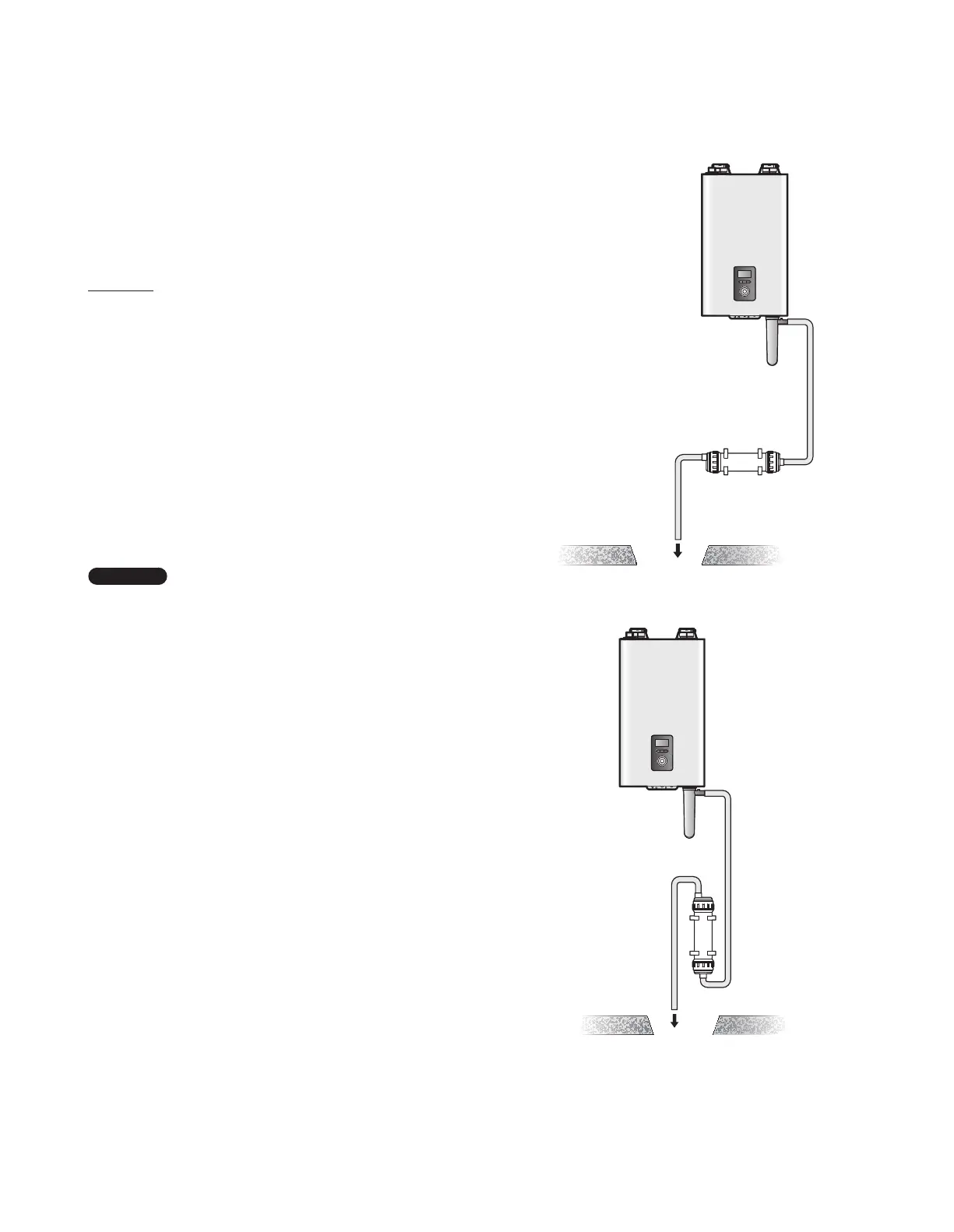

Figure1. Installation à l’horizontale
Figure2. Installation à la verticale
