29Installation de la tuyauterie du circuit
●
la chaudière reçoit de l’eau chaude sanitaire ou est en mode
d’attente après avoir demandé de l’eau chaude sanitaire ;
●
les erreurs de niveau2 ou plus se produisent ;
●
la chaudière est éteinte ;

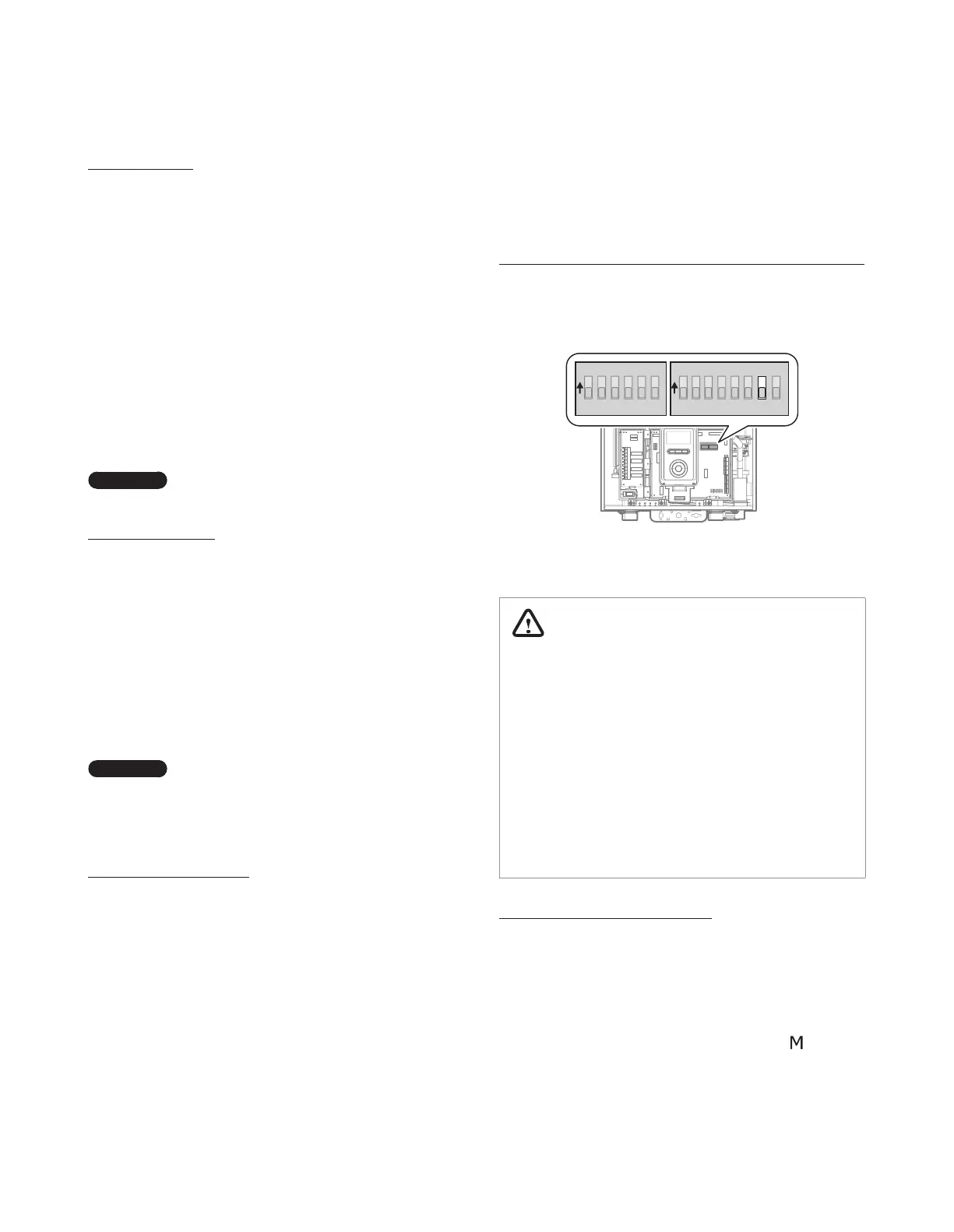

Configuration du thermostat pour l’interface de traitement d’air
Pour utiliser le thermostat avec l’appareil de traitement d’air,
réglez le commutateurDIPPCB 2 n°7 à la position basse (OFF)
(désactivé).
1 2 3 4 5 6
O
N
O
N
1 2 3 4 5 6 7 8
Pour connaître les raccords de câblage, reportez-vous à «3.6.9
Schéma de câblage - Traitement d’air» à la page 43.
ATTENTION
●
La chaudière, lorsqu’elle est utilisée avec un circuit de
climatisation, doit être installée de sorte que la tuyauterie
du produit de refroidissement soit posée parallèlement
à celle de la chaudière. Vous devez utiliser les soupapes
appropriées pour empêcher le produit de refroidissement
de pénétrer dans la chaudière.
●
Si la chaudière est raccordée à des serpentins de chauffage
placés dans les unités de traitement de l’air, où ils risquent
d’être exposés à de l’air réfrigéré, utilisez des soupapes de
limitation de débit ou d’autres dispositifs automatiques
pour empêcher l’alimentation par gravité de l’eau de la
chaudière combinaison lors du cycle de refroidissement.
Configuration d’un système de zones
La chaudière NFB permet de contrôler jusqu’à 3zones avec des
vannes de zone ou des pompes de zone. Après l’installation du
système, le fonctionnement de la chaudière doit être configuré en
conséquence à partir du panneau avant.
Pour configurer un système de zones:
Sur le panneau avant, appuyez sur le bouton Menu (
)
pour ouvrir le menu des paramètres, puis sélectionnez
3. Fonctionnement du chauffage des locaux >
1-2. Paramètres de zone.
Évacuation de l’air
La chaudière et le plan de tuyauterie du système doivent
être configurés de manière à favoriser l’évacuation de l’air
hors de l’eau. Les évents et les purgeurs doivent être placés
stratégiquement dans tout le système pour aider à purger l’air du
système lors de la mise en service de la chaudière. Le système doit
également être muni d’un dispositif d’évacuation d’air placé de
façon stratégique, comme une prise d’air ou un éliminateur d’air,
conçu pour éliminer l’air de l’eau à mesure qu’elle s’écoule dans le
système.
Suivez les instructions d’installation fournies avec le dispositif
d’évacuation d’air lors de sa mise en place dans le système ; les
dispositifs d’évacuation d’air fonctionnent généralement mieux
quand ils sont placés plus haut. Placez toujours les dispositifs
d’évacuation d’air dans les zones du système qui garantissent une
pression positive, par exemple à proximité du remplissage de l’eau
et du réservoir d’expansion.
Remarque
Le raccordement d’un évent à la partie
supérieure de la chaudière est recommandé.
Réservoir d’expansion
Le réservoir d’expansion doit être dimensionné selon le volume
d’eau du système et de la pression d’admission de l’appareil. Il est
important de placer le réservoir d’expansion et le raccord d’eau
d’appoint sur le côté de l’entrée d’une pompe du système, car cela
garantira que la plus basse pression du système sera au moins
égale à la pression du réservoir et de l’eau d’appoint.
Assurez-vous que le réservoir d’expansion ne peut pas être isolé
de la chaudière quand le système est en fonctionnement. Ne pas
respecter ces instructions peut entraîner un refoulement de la
soupape de détente, ce qui peut causer des dommages matériels
ou des blessures.
Remarque
L’installation de contrôles de débit, de vannes
motorisées ou d’autres dispositifs d’arrêt
(autrement que pour des fins d’entretien) n’est
pas autorisée entre l’emplacement des «Tés
rapprochés» et le réservoir d’expansion.
Interface de traitement d’air
La chaudière NFB de Navien peut contrôler le fonctionnement
d’un appareil de traitement d’air lorsque le thermostat est utilisé
conjointement avec une telle unité. L’interface de traitement d’air
est conçue pour arrêter l’opération de traitement d’air lorsque la
fonction de chauffage des locaux de la chaudière est arrêtée en
raison d’une demande d’alimentation en eau chaude sanitaire,
d’une erreur de la chaudière ou d’un niveau d’eau faible.
L’appareil de traitement d’air (A/H) s’éteint lorsque les conditions
suivantes se produisent:
●
le commutateur DIP PCB SW2 n° 7 est réglé à ON (activé) ;
●
le thermostat est éteint ;
