30 Installation de la tuyauterie du circuit

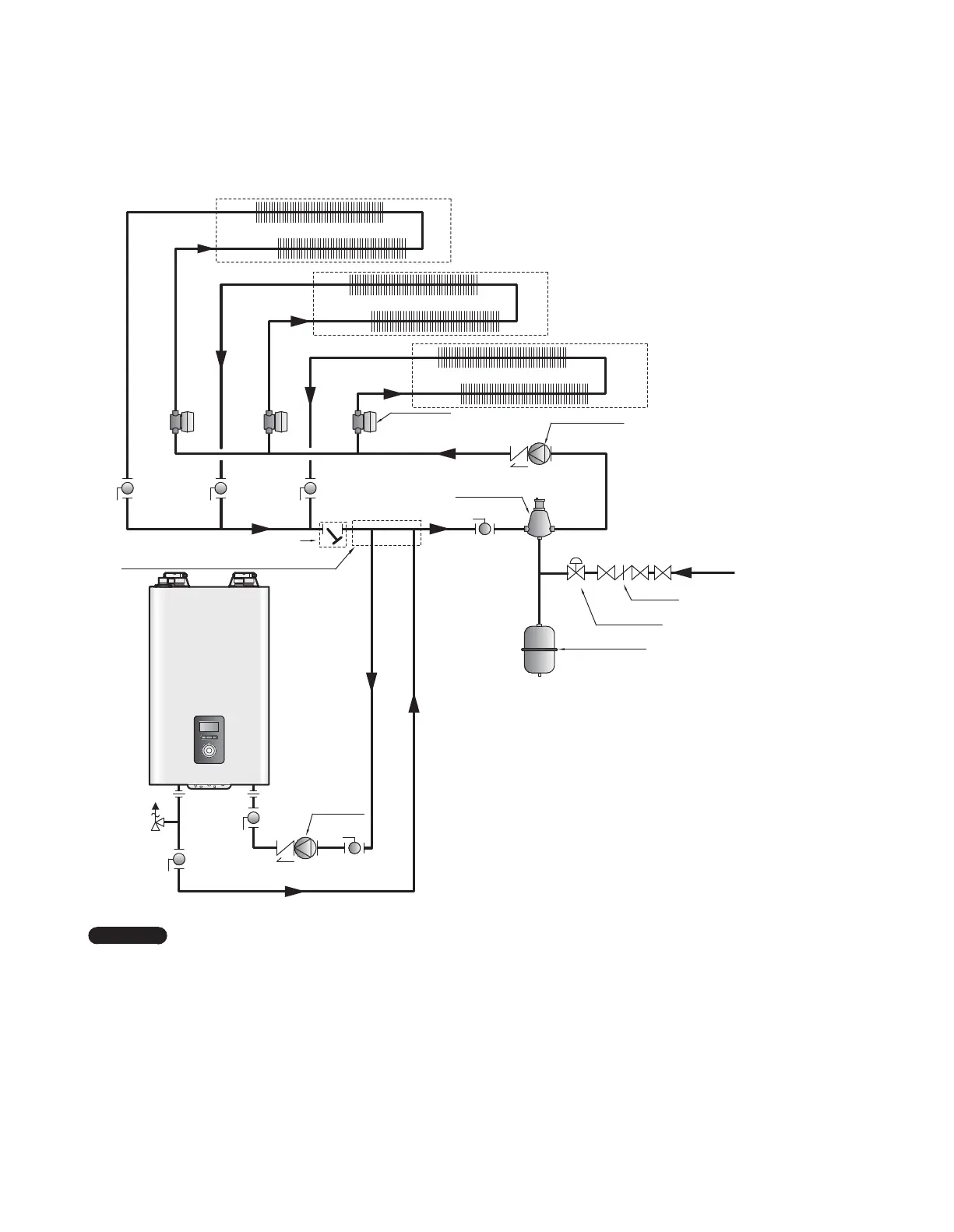

3.5.2 Application de système - Système de zones avec vannes de zone (tuyauterie principale/secondaire)
Eau d’appoint
Disconnecteur hydraulique
Soupape réductrice de pression
Zones supplémentaires
Zone n°2
Zone n°1
Pompe du système
Séparateur d’air
Réservoir d’expansion
Ne doit pas excéder un diamètre
de tuyau de 4 ou max 12po
Vanne de zone
(Typique)
Filtre de retour
Pompe de
chaudière
Remarque
●
Les schémas d’applications expliquent uniquement le concept de tuyauterie du circuit.
●
Installer un filtre dans le retour du système pour retirer les objets étrangers du système. Ces objets pourraient entraîner
un fonctionnement anormal du système.
●
Reportez-vous à «3.3 Remplir le système» de la page 27 pour connaître les raccords d’eau d’appoint et consultez les
exigences des codes locaux pour assurer la conformité.
●
Utilisez une pompe avec clapet antiretour intégré ou installez un clapet antiretour sur la sortie de la pompe.
●
Reportez-vous à «3.6.5 Schéma de câblage – Système à vannes de zones» à la page 39 pour connaître les raccords de
câblage.
