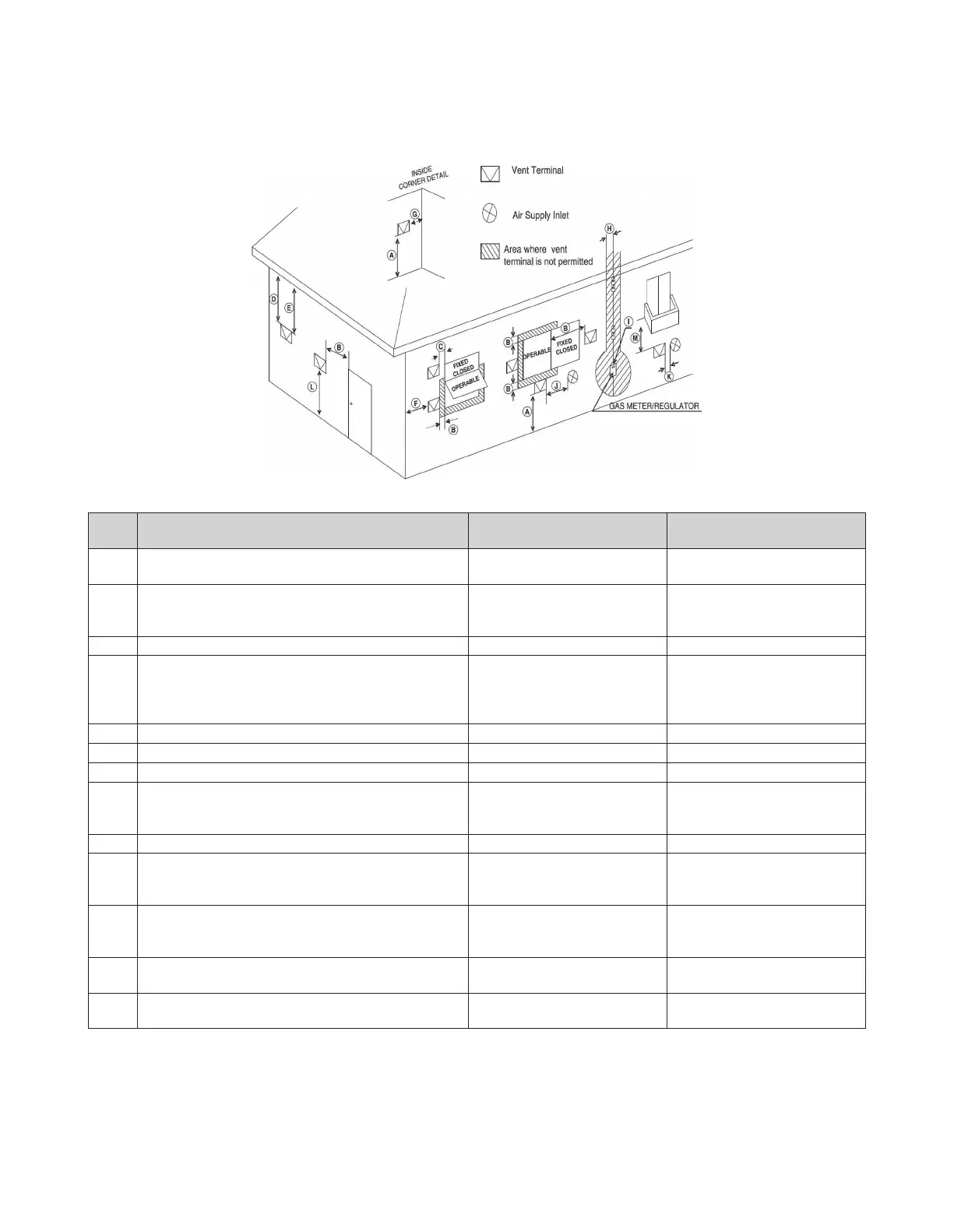

55Ventilation de la chaudière
Réf. Description
Installation avec ventilation
indirecte pour le Canada
1
Installation avec ventilation
indirecte pour les États-Unis
2
A
Espace au-dessus d’un contreplaqué, d’une véranda,
d’unporche, d’une terrasse ou d’un balcon
30 cm (12 po) 30 cm (12 po)
B
Espace libre par rapport à une fenêtre ouportepouvant
être ouverte
91 cm (36 po)
120 cm (48 po) en-dessous ou
sur le côté de l’ouverture ; 30 cm
(12 po) au-dessus de l’ouverture
C Espace libre par rapport aux fenêtres qui ne s’ouvrent pas * *
D
Distance verticale par rapport à un débord de toit
ventilé situé au-dessus de la connexion de sortie de la
ventilation, à une distance horizontale maximale de
61 cm (2 pi) du centre de la sortie
* *
E Espace libre par rapport au débord d’un toit non ventilé * *
F Dégagement du coin extérieur * *
G Dégagement du coin intérieur * *
H
Dégagement de chaque côté de l’axe étendu au-dessus
du compteur/détendeur
91 cm (36 po) à une hauteur
maximale de 4,57 m (15 pi) au-
dessus du compteur/détendeur
*
I Espace libre aupoint de sortie de l’évent du détendeur 91 cm (36 po) *
J
Espace libre entre l’entrée d’air non mécanique et le
bâtiment ou entre l’entrée d’air de combustion et tout
autre appareil
91 cm (36 po)
120 cm (48 po) en-dessous ou
sur le côté de l’ouverture ; 30 cm
(12 po) au-dessus de l’ouverture
K Espace libre à l’entrée d’air mécanique 1,83 m (6 pi)
91 cm (36 po) au-dessus si
la distance horizontale est
inférieure à 3 m (10 pi)
L
Espace libre au-dessus d’un trottoir ou d’une allée pavé
situé sur une propriété publique
2,13 m (7 pi)
†
*
M
Espace libre sous une véranda, unporche, une terrasse ou
un balcon
30 cm
(12 po)
‡
*
1. Conformément au Code d’installation du gaz naturel et du propane CSAB149.1 en vigueur.
2. Conformément avec la norme ANSIZ223.1 / NFPA 54 du National Fuel Gas Code en vigueur.
† Un évent ne doit pas aboutir directement au-dessus d’un trottoir ou d’une allée pavée situé entre deux maisons individuelles et desservant les deux
maisons.
‡ Autorisé uniquement si la véranda, leporche, la terrasse ou le balcon est entièrement ouvert au minimum sur deux côtés sous le plancher.
* Distances conformes aux codes d’installation locaux et aux exigences du fournisseur de gaz.

Navien NFB Series Specifications

General

Type	Condensing Boiler
Fuel Type	Natural Gas or Propane
Heat Exchanger	Stainless Steel
Vent Type	Direct Vent
Vent Diameter	2" or 3"
