NEC NP04WK - Parçaların Boyutları

TUR-6
100
530
142
100
189
94.5
189
100
142
100
223
60
Birimler: mm
M

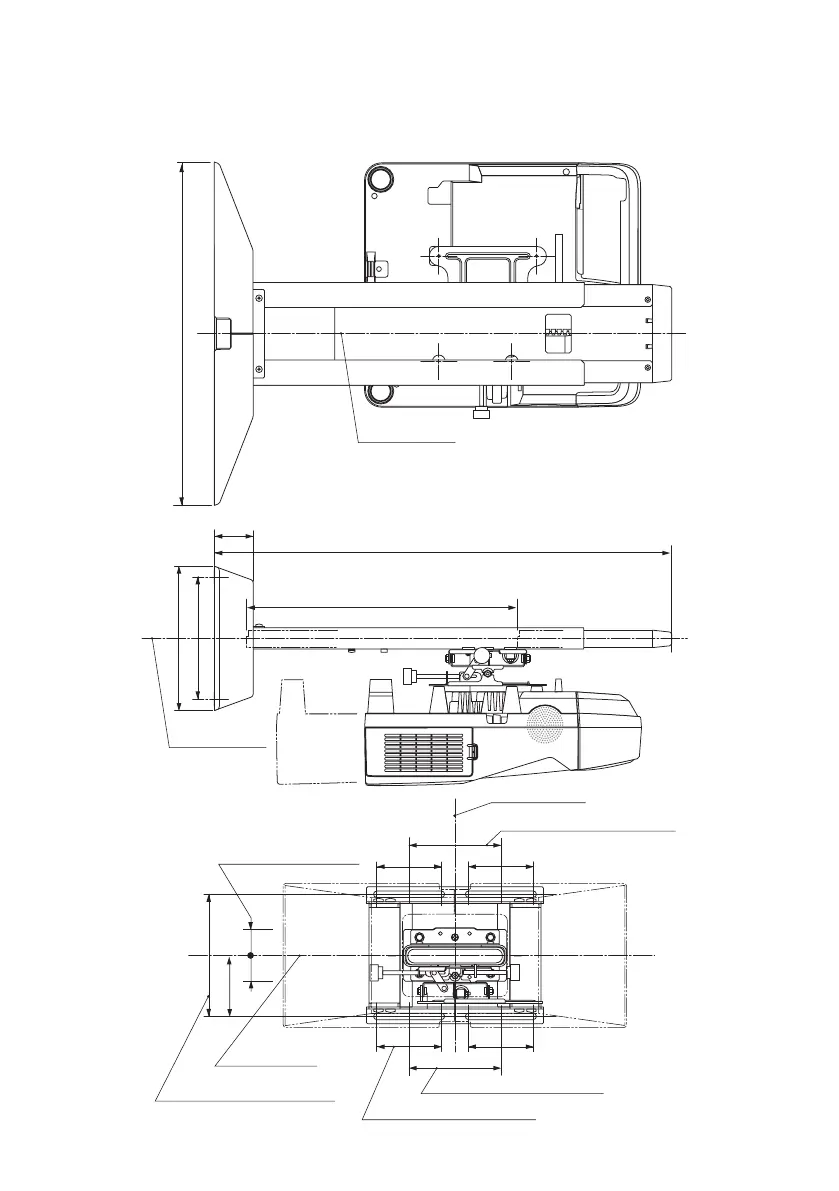

Parçaların Boyutları
Aşağıdakiler duvara montaj ünitesinin dış görünümünü, duvar adaptörü‘nün duvara montaj vidalarının ko-
numunu ve projeksiyon cihazını monte ederken gereken hareket miktarını gösterir.
Duvar adaptörünün merkezi
572 (min.) ila 994 (maks.)
(Duvar levhası monte edildiğinde: 575 (min.) ila 997 (maks.)
422 (kol ünitesi hareket aralığı)
Duvar adaptörünün merkezi
Duvar adaptörünün merkezi
Duvar adaptörü montaj vidası konumları
±40 (kol ünitesi hareket aralığı)
Duvar adaptörü montaj vidası konumları
Duvar adaptörü montaj vidası konumları
Duvar adaptörünün merkezi
±50 (duvar adaptörü hareket aralığı)
