NEC NP04WK - Bezeichnungen der Teile

GER-5
M

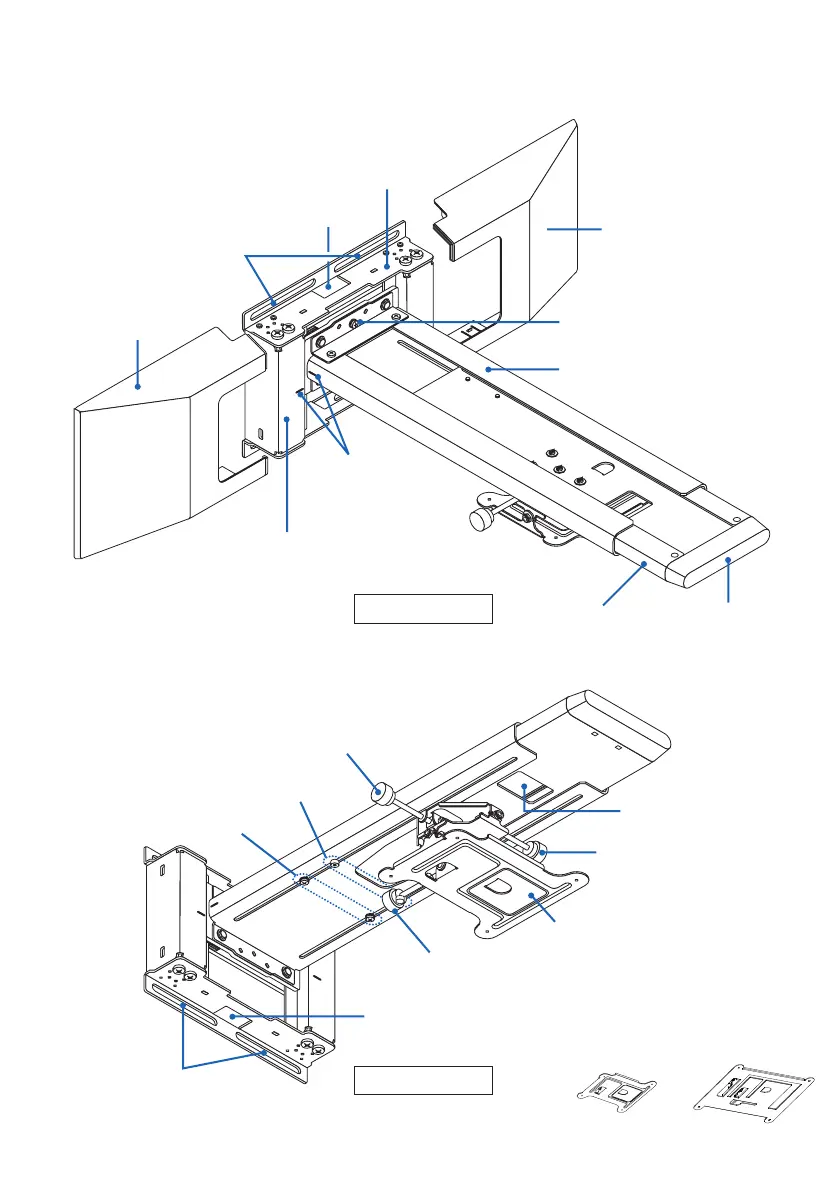

Bezeichnungen der Teile
(Wandadapter)
Kabelloch
Wandadapterabdeckung
Wandadapterabdeckung
Längliche Schraubenlöcher
für die Wandmontage
Befestigungsschraube (A)
(Schiene)
Vertikale Referenzlinie
Wandadapter (Wandadapter + Schiene)
Ansicht von oben
Gleitschiene
Abschlusskappe
Einstellknopf für Neigung nach links/rechts
Sicherheitsklemmschrauben (2)
Kabelloch
Befestigungsschrauben (B) (2)
Einstellknopf für horizontale
Neigung
(Halterungsplatte)
Einstellknopf für vertikale Neigung
Kabelloch
Ansicht von unten
Längliche Schraubenlöcher für
die Wandmontage
NP04WK
NP04WK1
NP06WK
NP06WK1
