Teknik Özellikler
Duvar levhasının kullanımı (sadece NP04WK1/NP06WK1)
Duvar adaptörünü
duvar levhasını kullanarak takarken, aşağıda gösterilen konumlarda 16 delik açın.
Vidaların kullanılabileceği uygun derinlik ve çapta delikler açın.

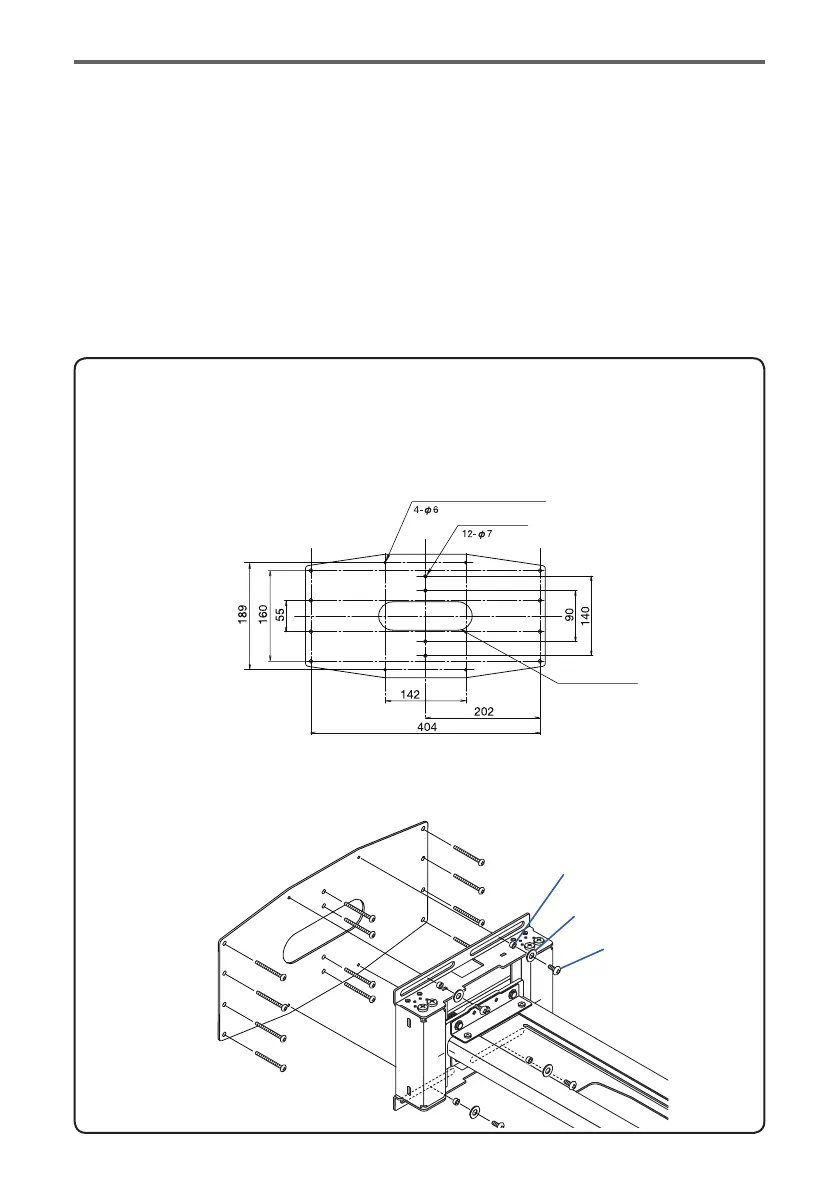

Vida konumları için boyutsal çizim (birimler: mm)
(1) Sağlanan duvar levhasını duvardaki dikey bir tarafa vida (veya cıvata) kullanarak takın (12 yerden).
(2) Sağlanan vidaları (M6×10), ara halkaları ve pulları kullanarak duvar adaptörünü güvenli bir şekilde
duvar levhasına takın (4 yerden). Uyarıar vs. için, bkz. sayfa TUR-10.
(1)
(2)
M6×10 vida
Ara halka
Pul
Duvar adaptörü montaj vidası deliği
Duvar montaj deliği
Kablo deliği
Ürün adı
Model adı
：Duvar montaj ünitesi
：NP04WK/NP04WK1/NP06WK/NP06WK1
Ayarlanabilir açılar ：Dikey açı – ±5°; Yatay açı – ±5°; Eğim açısı – ±5°
Ayarlanabilir konum-：Ön/arka – 422; Yatay – ±50 mm; Dikey – ±40 mm
lar
Dış boyutlar ：NP04WK ：530 (G) x 572 (D) x 223 (Y) mm
NP04WK1：530 (G) x 575 (D) x 223 (Y) mm
Ağırlık
NP06WK ：530 (G) x 572 (D) x 223 (Y) mm
NP06WK1：530 (G) x 575 (D) x 223 (Y) mm
:
Yaklaşık NP04WK : 9,3 kg / NP04WK1 : 11,2 kg
NP06WK : 10,3 kg / NP06WK1 : 12,2 kg
Yük kapasitesi ：13,0 kg
Bu teknik özellikler ve tasarım önceden uyarı yapılmaksızın değiştire-lebilir.
