NEC NP04WK - Distance De Projection Et Taille De Lécran

FRA-7
M

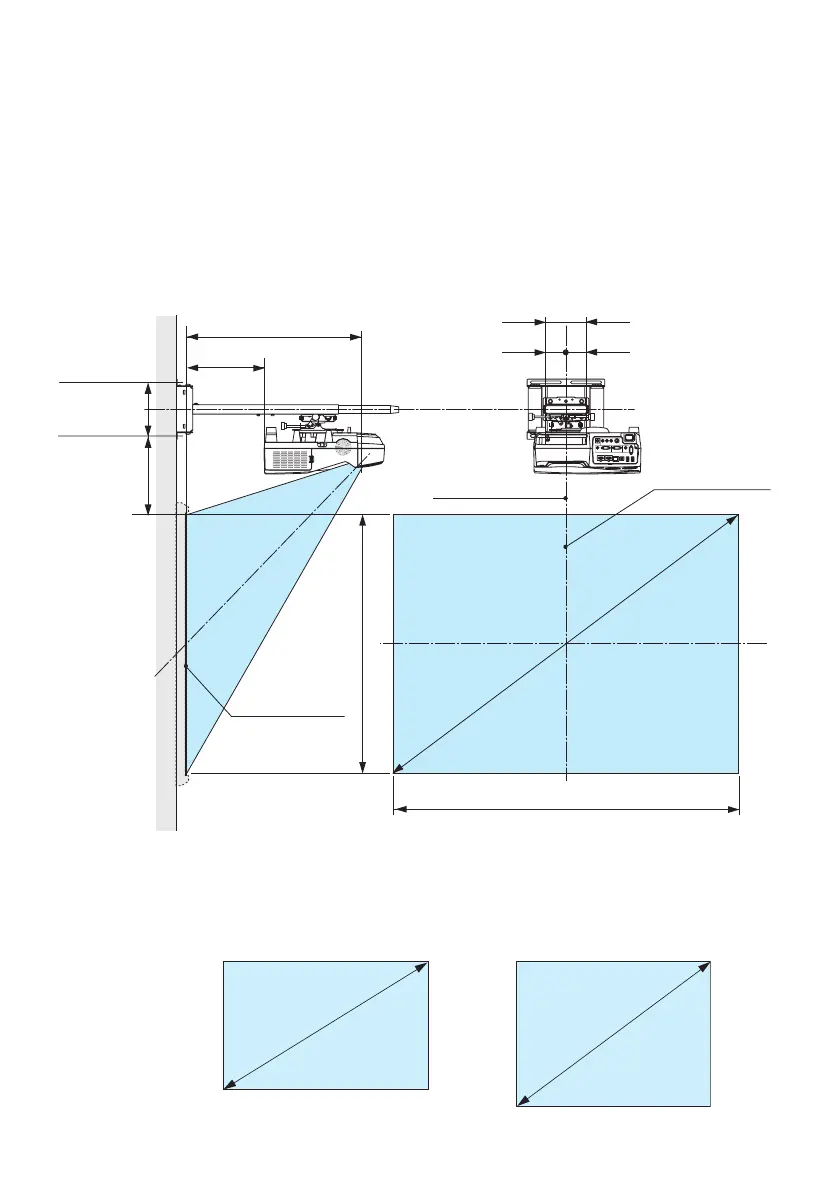

Distance de projection et taille de l’écran
Cequisuitmontreladistancedeprojectionetlatailledel’écran,ainsiquelahauteuroptimalepour
leprojecteuretl'écran.
Sereporterauxdimensionssurleschémapourdéterminerlapositiond’installation,puisopérerla
procéduredemontage.
MISE EN GARDE
- Lorsque l'écran est placé devant la surface du mur, la distance entre le projecteur et l’écran
sera plus courte (la plage de glissement est réduite). À vérifier avant l’installation.
- Veiller à aligner le centre de l’adaptateur mural avec le centre de l’écran.
H2
L1
L2
W
189
142
71
71
H1
D
Le rapport d’aspect du projecteur est comme indiqué ci-dessous.
D = 16 (L) : 10 (H2) Écran : Projecteur de type large
D = 4 (L) : 3 (H2) Écran : Projecteur de type standard
D
D
Mur
Centre du trou
de vis
Centre du trou
de vis
Centre du trou de vis Centre du trou de vis
Surface de l’écran
Centre de l’adaptateur mural
Centre de l’écran
