NEC NP04WK - 投写距離とスクリーンサイズ

JPN-7

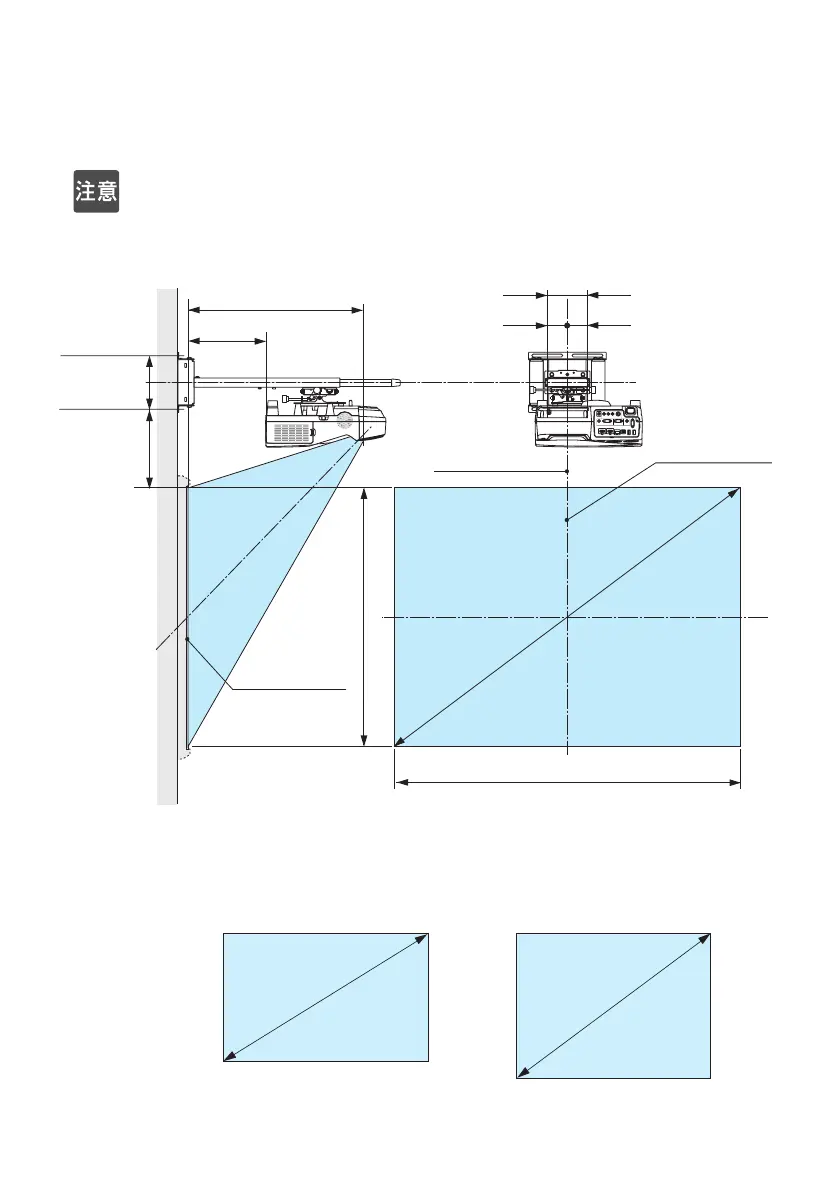

■投写距離とスクリーンサイズ
投写距離とスクリーンサイズおよびプロジェクターとスクリーンの最適な高さを表わしていま
す。
表の寸法を参照して設置位置を決定し、取り付け工事を行います。
スクリーン中心
ネジ穴中心
ネジ穴中心
壁固定部中心
H2
L1
L2
ネジ穴中心
ネジ穴中心
W
189
142
71
71
スクリーン表面
H1
D
壁面
・スクリーンを壁面より前に設置する場合は、プロジェクターとスクリーン間の寸法が
短くなります（スライド範囲が少なくなります）。設置の前に確認してください。
・壁固定部中心とスクリーン中心位置を必ず合せて設置してください。
・
プロジェクターのアスペクト比は下記のようになります。
D=16（W）：10（H
2
）画面：ワイドタイプのプロジェクター
D=4（W）：3（H
2
）画面：標準タイプのプロジェクター
D
D
