NEC NP04WK - Dimensions des Pièces

FRA-6
100
530
142
100
189
94.5
189
100
142
100
223
60
Unités:mm
M

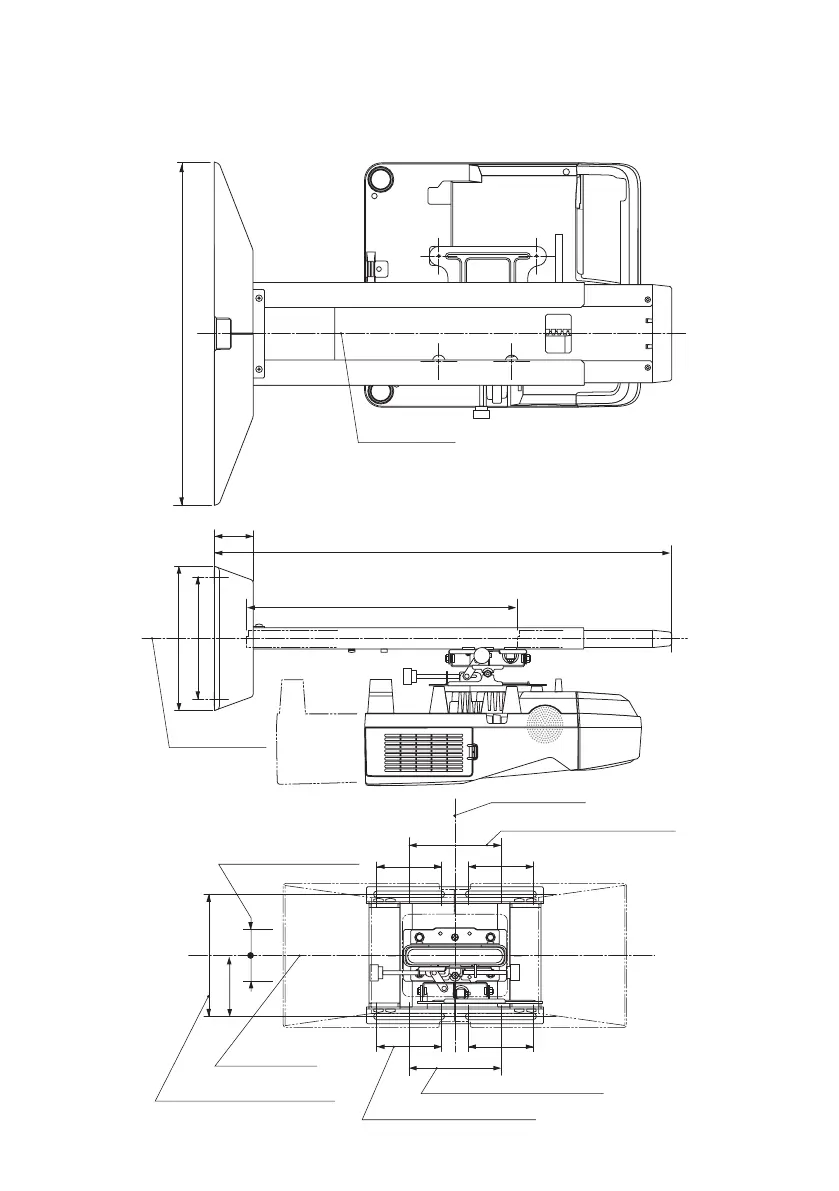

Dimensions des pièces
Cequisuitmontreunevueexternedel'unitémurale,lespositionsdesvisdexationdel’adaptateur
muraletlaquantitédemouvementlorsdelaxationduprojecteur.
Centre de l’adaptateur mural
572 (min.) à 994 (max.)
(Lorsque la plaque murale est fixée : 575 (min.) à 997 (max.)
422 (plage de mouvement du bras)
Centre de l’adaptateur
mural
Centre de l’adaptateur mural
Positions de fixation des vis
de l'adaptateur mural
±40 (plage de mouvement du bras)
Positions de fixation des vis de l'adaptateur mural
Positions de fixation des vis de l'adaptateur mural
Centre de l’adaptateur mural
±50 (plage de mouvement
de l'adaptateur mural)
