CHI-10

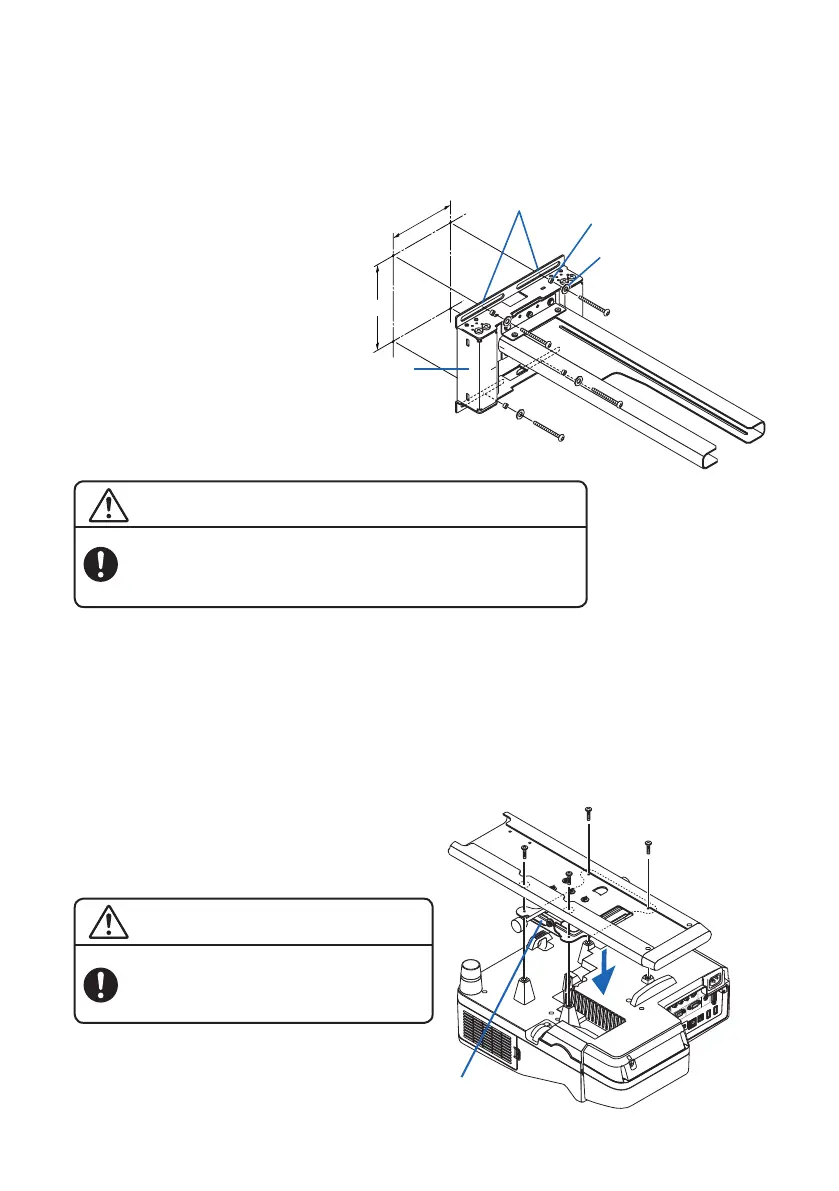

3. 将投影仪安装在安装板上。
将安装板的螺丝孔对准投影仪底部的螺丝孔，并且将四个包含的 M4×8 螺丝拧紧。
- 在地板上放置一块厚的软布，等，以便保护投影仪不被划伤。
注：“MAX.M4 x 8”标注于投影仪底部的四个螺丝孔上。请注意该标注并非用于该产品的 投影仪插座。
- 使用除包含的螺丝以外的螺丝安装投影
仪可能将损坏投影仪或导致掉落以及造
成伤害。确保使用包含的螺丝。
安装板
M4×8 螺丝
注意
- 小心不要在安装投影仪时触摸投影仪 的投影
窗。
2. 将墙壁插座安装在墙 的结构材料上。
使用包含的垫圈和垫片，以 M6 螺丝（或螺栓）安装墙壁插座。
-
关于在墙上安装墙壁插座的位置和尺寸，请参看 CHI-6 页上的“零件尺寸”和 CHI-7 页上的“投
影距离和屏幕尺寸”。
- 确保在安装孔中心上拧紧螺丝，因为它们将作为水平位置的基准点。
- 墙壁插座必须以合适的上／下方向安装。按照图中所示的方向安装。
- 水平位置的调整范围是±５０毫米。
注意
- 应有两人进行安装。
警告
警告
- 确保使用 M6（1/4 英寸）螺丝或螺栓（４个位置）固定墙壁
插座的底部。使用除 M6 螺丝（或螺栓）外的其他工具将导
致投影仪掉落并造成伤害。
墙壁插座
安装孔
垫片
垫圈
