ITA-13
Ciò completa la procedura di installazione del proiettore.
Montareilcoperchiodelcavodelproiettoreeicoperchidell’adattatoreamurodopoaverregolato
l'immagineproiettata.

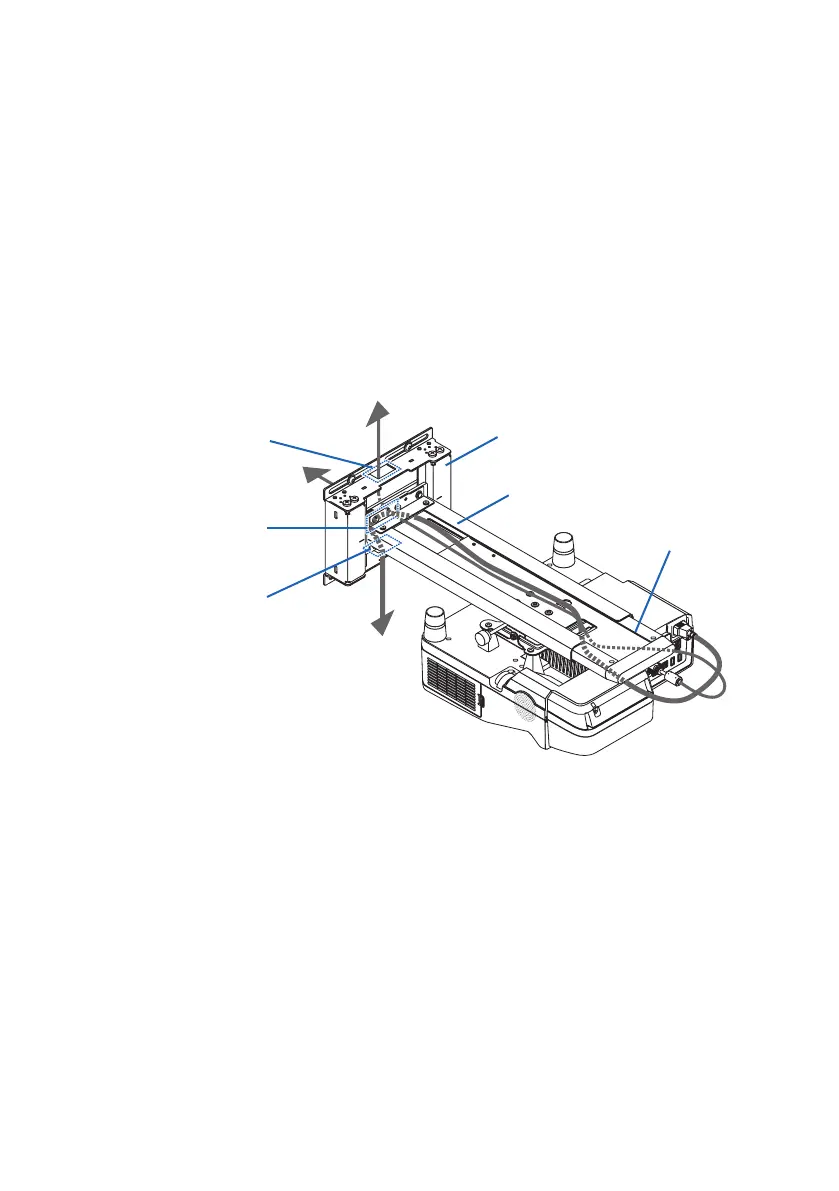

(2) Foro del cavo verso l’alto
Foro del cavo verso il basso
Foro del cavo attraverso il muro
(1) Braccio di
scorrimento
Unità
braccio
Adattatore a
muro
7. Cablaggio
Il cavo di alimentazione e il(i) cavo(i) del segnale possono essere fatti passare attraverso il braccio
discorrimentoel’adattatoreamuro.
Èpresenteunforoperilcavonelbracciodiscorrimentoetreforiperilcavonell'adattatoreamuro
(versol’alto,attraversoilmuroeversoilbasso).
Selezionare i fori del cavo da utilizzare in base alle condizioni di cablaggio.
(1) Far passare i cavi attraverso il foro per il cavo nel braccio di scorrimento quindi alla punta
dell'unitàbraccio.
(2)Farpassareicaviattraversoilforosuperiore,inferioreomediodelcavonell’adattatoreamuro.
ATTENZIONE
- Fornire sufficiente lunghezza del cavo per consentire la regolazione del braccio di scorri-
mento.
- Quando ci sono più cavi di segnale, avvolgere i cavi. Tuttavia, non avvolgerli insieme al cavo
di alimentazione. In caso contrario, potrebbero verificarsi interferenze di alimentazione.
