SPA-17
Tornillos del adaptador
de pared
Tornillos del adaptador de pared
Tornillo de fijación (A)
Adaptador de pared
Unidad del brazo

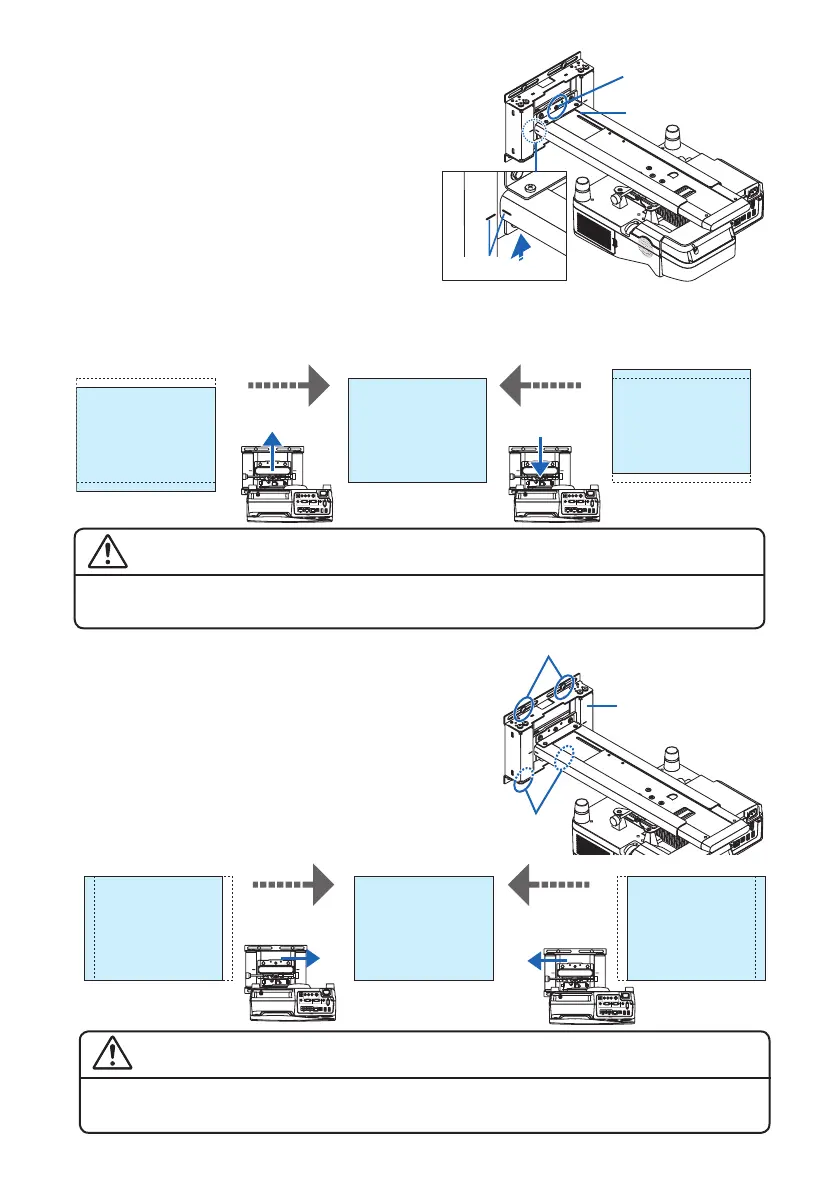

6. Ajuste en la dirección
horizontal.
Si la imagen proyectada está fuera de uno de los lados de
la pantalla, afloje ligeramente los cuatro tornillos del adap-
tador de pared, a continuación deslice el adaptador de
pared para ajustar.
- El rango de ajuste es ±50 mm.
- No afloje demasiado los tornillos. Hacerlo podría dañar el accesorio o hacer que cai-
ga, causando lesiones.
5. Ajustar en la dirección vertical.
Afloje el tornillo de fijación (A), a continuación suje-
te la base del brazo y mueva el brazo hacia arriba,
apuntando a la línea de referencia. Realice el ajuste
demodoquelaimagenproyectadaestéenelcen-
tro de la superficie de la pantalla.
* Si la imagen proyectada se desplaza excesiva-
mente hacia arriba en relación con la superficie
de la pantalla, es más fácil realizar primero el
ajuste sujetando la base del brazo y descen-
diendo el brazo, para luego volver a desplazarlo
hacia arriba.
- La unidad del brazo utiliza un resorte motoriza-
do para reducir la carga al moverlo hacia arriba.
- El rango de ajuste es ±40 mm.
Línea de referencia
Hacia arriba Hacia abajo
- Al descender el brazo para el ajuste, asegúrese de sujetarlo por su base. Si lo sujeta por cual-
quier otra posición mientras realiza el ajuste, el brazo podría dañarse o caer, causando lesiones.
Derecha Izquierda
ADVERTENCIA
ADVERTENCIA
